Nombre De La Marca: SKYLINE
Número De Modelo: SL-1666
Moq: 1 juego
Condiciones De Pago: T/T (50% de depósito, 50% antes del envío), L/C
Capacidad De Suministro: 20 juegos por mes
Información Detallada
Lugar de origen:
Dongguan, Cantón, China
Certificación:
UL1666, ISO 9001
Norma aplicable:
UL 1666
Capas de cámara:
3 capas, interior 1,22 x 2,44 m
Alturas de capa:
Fondo 1,22 m, primero 3,66 m, segundo 2,24 m
Material de la cámara:
Paredes de ladrillo de 203 mm de espesor, suelo entrecapa de hormigón de 127-203 mm
Apertura entre capas:
305 x 610 mm, 203 mm desde la pared trasera, 102 mm desde la pared lateral
Puertas de Acceso:
En la primera y segunda capa.
Iluminación interna:
Lámparas a prueba de explosiones de alta temperatura.
Medición de temperatura:
Termopar tipo K OMEGA de EE. UU., 28 AWG, hasta 700 C, precisión de 0,1 C
ventilador centrífugo:
1,5 kilovatios
Control de velocidad de la fan:
Inversor de frecuencia Taiwán Taian
medición del caudal de aire:
Medidor de flujo bidireccional con termopar y micro sensor de presión diferencial
Quemador:
Cabezal de quemador de acero de 1/2 pulgada, placa de propagación de llama de 6,4 mm (mecanizada por
Encendiendo:
Encendedor de nitruro de silicio, 24 V, calienta hasta 800-1000 C en segundos
Tren de gas:
Reductor japonés Ito Mirai, válvula solenoide Yataike, filtro Italia Guilong, controlador de flujo m
regulador del flujo total:
ALICAT EE.UU., 0-3,5 g/s, +/-0,8%, salida 0-5 V
Adquisición de datos:
Advantech ADAM-4520/4117/4118, OMRON CP1H-XA40DR-A + CP1W-TS004
Liberación de calor del quemador:
154,5 kW, prueba de 30 minutos
construcción civil:
Infraestructura proporcionada por el cliente.
Detalles de empaquetado:
Caja de madera de exportación estándar con envoltura de película y material amortiguador
Capacidad de la fuente:
20 juegos por mes
Resaltar:

CMR Vertical Shaft Cable Rating

,

154.5kW Multi-Cable Burner Test

,

Silicon Nitride Auto-Ignition System

Descripción del Producto

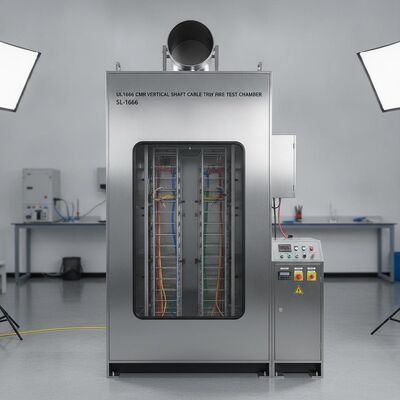

Cámara de ensayo de incendio para la certificación de cables ignífugos con bandeja de cable de eje vertical UL1666 CMR
ElLas demás:La cámara de ensayo de cable CMR reproduce el estado de combustión de múltiples cables instalados verticalmente en un eje ventilado y evalúa su rendimiento retardante de llama de acuerdo con:Las condiciones de los productosLos resultados aprobados son calificados como CMR.
Se colocan varias muestras sobre un eje vertical y un quemador con una liberación de calor de154.5 kWEl criterio de aprobación: la llama no debe propagarse a la parte superior de la habitación de 12 pies de altura y la temperatura no debe superar los 454,4 °C.La densidad de humo no se incluye en este ensayo..
Cámara de ensayo de combustión
Estructura de la cámara 3 capas, interior 1,22 x 2,44 m; capa inferior de al menos 1,22 m de altura, primera capa de 3,66 m de altura, segunda capa de 2,24 m de altura. Cada capa tiene aberturas de 305 x 610 mm.
Materiales de construcción Paredes construidas con ladrillo de 203 mm de espesor, piso intercalado de hormigón fundido de 127-203 mm de espesor.
Abertura de la capa intermedia 305 x 610 mm, 203 mm desde la pared trasera y 102 mm desde la pared lateral.
Apertura superior Puerto de escape en la parte superior para la liberación de humo durante el ensayo.
Acceso e iluminación Puertas de acceso en la primera y segunda capas para la instalación de muestras y termopares; iluminación interna a alta temperatura a prueba de explosiones.
Medición de la temperatura Termócopo US OMEGA tipo K, 28 AWG, calificado hasta 700°C, precisión 0,1°C, monitoreado mediante software.
Nota: construcción civil / infraestructura proporcionada por el cliente.
Sistema de suministro de aire
  • 1ventilador centrífugo de 0,5 kW que proporcione el volumen de aire de ensayo requerido en el estándar
  • Taiwan Taian inversor de frecuencia para regular la velocidad del ventilador y el volumen de aire de la cámara de control
  • Medidor de flujo bidireccional con termopareja y sensor de presión diferencial para medir y mostrar el flujo de aire entrante
Fuente de encendido
  • Quemador: cabeza de quemador de acero de 1/2 pulgada con una placa de extensión de llama de acero de 6,4 mm, mecanizada CNC a dimensiones estándar
  • Encendido: encendedor de nitruro de silicio, 24 V, se calienta a 800-1000 °C en decenas de segundos; controlado por software
Sistema de suministro de gas
  • El tren de gas incluye Japón Ito Mirai válvula reductora de presión, Taiwan Yataike válvula de solenoide, válvula de control de gas, Italia Guilong filtro de gas,Separación aceite-agua de Taiwan Yataike y regulador de flujo de masa de gas ALICAT, montado en un gabinete de control de rejilla metálica
  • Regulador de flujo de masa: US ALICAT, rango de 0 a 3,5 g/s, precisión ± 0,8%, salida de 0 a 5 V, ajustable por software
  • Tiempo de combustión y otros parámetros establecidos a través del software
Sistema de adquisición de datos por ordenador
Tablas de adquisición de Taiwan Advantech: ADAM-4520, ADAM-4117, ADAM-4118 x2, con controlador OMRON CP1H-XA40DR-A y módulo de temperatura CP1W-TS004.muestra 8 termopares en la segunda capa y 1 en la primera capa, juzgará automáticamente si la temperatura de la cámara cumple los requisitos antes del ensayo y mostrará la velocidad del aire y la velocidad del escape.
