BS 6387 y IEC 60331-11 Teste de resistencia al fuego de cables y cables a choques mecánicos

SL-7606 Teste de resistencia al fuego de cables y alambres

Aplicación

This test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output
correspondiente a una temperatura de al menos 750 ̊C o fuego con choque a una temperatura de al menos 830 °C.

Normas de ensayo

BS 6387, CEI 60331 ((Requisitos del cliente)
El número de puntos de referencia de las unidades de ensayo se calculará en función de las características de las unidades de ensayo.2002, IEC 60331-21 ~ 23:1999
IEC 60331 Ensayo de cables eléctricos en condiciones de fiebre Integridad del circuito
IEC 60331 Parte 11 Solo fuego a una temperatura de llama de al menos 750 ̊C
IEC 60331 Parte 21 Cables de tensión nominal de hasta 0,6/1 kV incluidos
IEC 60331 Parte 12 Fuego con choque a una temperatura de llama de al menos 830 ̊C
IEC 60331 Parte 31 Fuego con choque Cables de tensión nominal de hasta 0,6/1kV e incluidos

Dimensión: 750 mm (W) x 680 mm (D) x 1400 mm (H); Peso: 160 kg

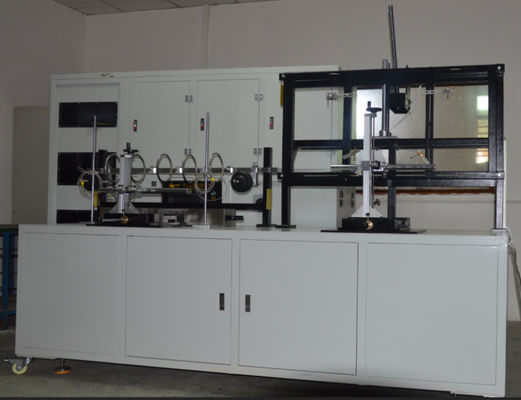

Composición del equipo

1) Solo resistencia al fuego
2) Resistencia al fuego con agua
3) Resistencia al fuego Choque mecánico

BS 6387 de 2013

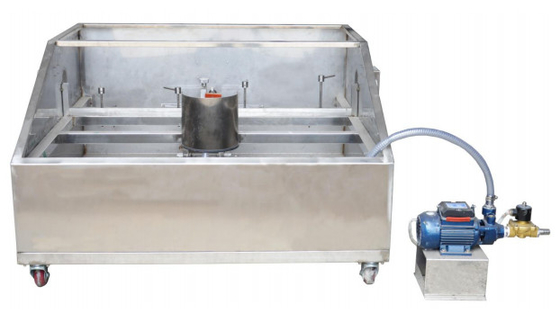

Dispositivo de rociado de agua

Protocolo W para la resistencia al fuego con agua

Aparatos

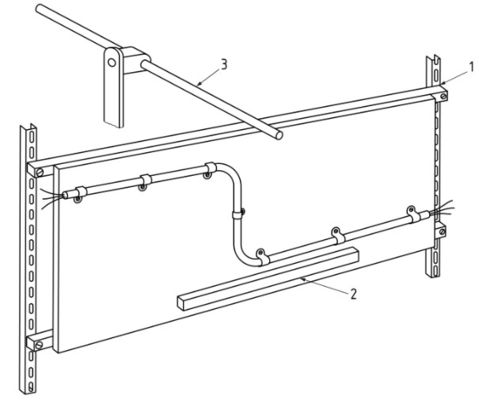

Dispositivo de choque mecánico

Protocolo Z para la resistencia al fuego con golpes mecánicos

Aparatos




Características de la máquina

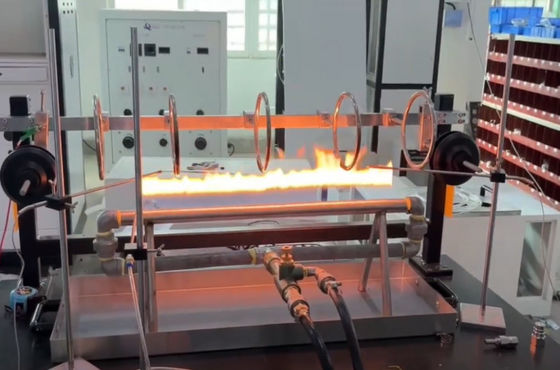

1El dispositivo de apoyo de la muestra deberá ser tal que la envoltura o el extremo protegido del cable o de la muestra de cable se sostenga horizontalmente.Un extremo de la muestra está sujetado por una abrazadera fija para evitar el movimiento, y el otro extremo sostiene la muestra, el cable o La parte central del cable está sostenida por dos anillos metálicos separados por 300 mm.El anillo de metal y otras partes metálicas del dispositivo de apoyo están bien conectados a tierraEl diámetro interno del anillo de metal es de unos 150 mm, y se utiliza la barra redonda con un diámetro de 10 ± 2 mm.

2La fuente de ignición es un quemador de cinta de propano estadounidense AGF con una longitud de boquilla de 500 mm y una boquilla
La boquilla tiene tres filas de diámetros nominales escalonados de 1,32 mm y una distancia central de 3,2 mm. Hay una a cada lado de la boquilla.Los pequeños agujeros sirven como orificios para
mantener la combustión de la llama y la tolerancia dimensional es de ± 5%;

3El controlador de flujo de masa importado regula el flujo de gas y aire, y la precisión de lectura no es inferior al 1,5%;
4La válvula reductora de presión importada puede proporcionar una presión de salida de 0,1 MPa ± 3 Pa;
5. Medidor de presión importado, puede proporcionar un rango de presión de 0-200kpa;
6. Termócouple Omega importado con un diámetro de 1,5 mm para calibrar la temperatura del quemador;
7. Puede establecer el tiempo de prueba de quema, y cortar automáticamente el gas;
8. software de prueba estándar, puede mostrar la temperatura de calibración del quemador, el flujo de propano, el flujo de aire;
9El ensayo es aplicable a cables con tensión nominal de 0,6/1,0 KV o inferior.
10. Durante el ensayo, la corriente utilizada para la inspección de la continuidad deberá atravesar todas las
Esta corriente es suministrada por un transformador estelar de tres fases.
el transformador tiene una capacidad suficiente para mantener la tensión de ensayo requerida cuando se admite la corriente de fuga.
En el otro extremo de la muestra, cada conductor o cada conjunto de conductores está conectado a un dispositivo de señalización.
(indicador LED) para formar una corriente a través de la cual los datos puedan obtenerse en el software de ordenador;
11. La configuración de voltaje puede ser introducido por el ordenador, establecer automáticamente el valor de voltaje.

12La protección de corriente del circuito de ensayo adopta un fusible y se ajusta al tipo D II especificado en la norma GB 13539.5.
Fusiles estándar 2A. Fácil de reemplazar. Y utilizar cortadores de circuito en miniatura importados para proteger cada circuito de prueba;
13Los datos de corriente y voltaje del cable de ensayo se pasan a través del instrumento secundario, que se muestra digitalmente, la precisión de la corriente de ensayo es de 0,001A y la corriente real es de 0.25A es la mejor corriente de ensayo;

Los datos de medición en tiempo real de todas las corrientes y voltajes son recogidos por ordenador y generan curvas de corriente y voltaje.que muestra las curvas de corriente y voltaje de cada cable en condiciones de incendioSe puede hacer un análisis adicional del cable en función del tiempo de incendio.Los datos finales se almacenan en una base de datos informática y se genera un informe estándar para facilitar el acceso;

15 Calibración de la temperatura de la llama antes del ensayo, se calibra el termopar blindado importado, la temperatura de calibración se recoge por el ordenador durante al menos 10 minutos,y el modo de fuego está seleccionado en la computadoraDe acuerdo con el modo de suministro de fuego, el ordenador realiza el muestreo en estado estacionario y el cálculo de la diferencia de acuerdo con la temperatura recogida, y da un informe de verificación.Guardar el informe y almacenarlo en la base de datos para garantizar la fiabilidad y la autoridad de la verificación;

16Durante el ensayo, el gas y el aire auxiliar son ambos controladores de flujo de masa, y el venturi se mezcla, el
El ordenador controla automáticamente la válvula de flujo y los datos se registran en tiempo real en la base de datos.
El ordenador controla automáticamente la relación entre el gas y el aire auxiliar para hacer que la combustión sea completa, produciendo un
flama estable y estabilización de la temperatura de la llama;
17Cuando el circuito está normalmente energizado, cada circuito adopta la luz indicadora importada. Cuando la línea está incompleta bajo la condición de llama, el indicador del circuito correspondiente se apaga.La computadora
determina automáticamente el estado actual y controla la alarma de sonido y luz.

Aplicación: El probador de fuego de alambre y cable se utiliza para probar la resistencia al fuego del cable para cableado o red,
y se quema en una llama de al menos 750 °C y 950 °C para probar la integridad del cable para mantener el circuito.

Parámetros principales

1Fuente de calor: quemador de gas propano tipo cinta
2.Construido con 3 filas de orificios transversales, ancho medio delantero del quemador: 15 mm, diámetro del orificio: 1,32 mm,
Distancia entre los centros: 3,2 mm.
3Una fila de agujeros pulidos en el orificio piloto para la preservación de la llama en ambas caras de la placa del quemador.
Se instalarán dos termopares en posición horizontal, separados por 45 mm a la izquierda y a la derecha de la línea central del quemador, para comprobar la temperatura.
5Control de flujo de masa para regular el flujo de gas y aire, con una precisión no inferior al 1,5%.
6El software puede mostrar la temperatura de calibración del quemador, la velocidad de flujo de propano y aire, etc.
7.La corriente es suministrada por un transformador estelar de tres fases con capacidad suficiente para mantener el voltaje de ensayo requerido cuando no se puede mantener la integridad del circuito.
Indicador de conexión del conductor (indicador LED) para formar corriente.
El valor del voltaje se fija automáticamente mediante un software y se ajusta mediante un controlador de panel.
10Display digital de los datos de corriente y voltaje, la precisión de corriente es de 0.001A.
11Protección de corriente mediante fusible con 2A.
12Los datos de medición en tiempo real de toda la corriente y el voltaje son recogidos por ordenador, y las curvas de corriente y voltaje se generan.
13Cuando no se pueda mantener la integridad del circuito, se apaga la lámpara indicadora correspondiente,
El ordenador determina automáticamente el estado y registra la hora, y envía la alarma de sonido y luz.
