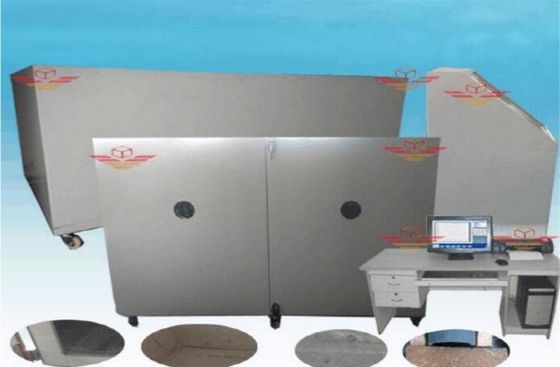

El PLC controla el probador máximo de la temperatura del uso del material de aislamiento

Probador máximo de la temperatura del uso del material de aislamiento

Aplicaciones

Aplicable a la evaluación de la temperatura máxima del servicio de los productos del aislamiento tales como materiales de aislamiento libremente llenados, fieltros, alfombras, bloques, placas y tubos prefabricados del aislamiento.

Parámetros técnicos
1. placa solar: Hecho del acero inoxidable SUS304, la zona de pruebas es 900*450m m, rodeado por la capa y la anchura protectoras 80m m. En la superficie más baja de la placa solar, ningunos menos de cinco termopares miden la temperatura superficial, cuatro cuyo sea fijo en la diagonal de la zona de la calefacción de la placa solar, y la distancia de cada esquina es 150 milímetros, y el quinto termopar se coloca en el centro de la placa solar. La temperatura medida en cualquier momento no será más baja que la temperatura requerida y no diferenciará por el °C el +5% o +15 (cualquiera es más pequeño).
2. tubo de calefacción: hecho del acero inoxidable SUS304, la longitud es los 2M, el diámetro nominal es 88m m, 108m m, 133m m tres especificaciones. Los tres tubos de calefacción se arreglan de lado a lado y los tubos aislados prefabricados se pueden probar por separado. El extremo del tubo de calefacción será proporcionado una sección protectora de no menos que 75 milímetros y de un calentador auxiliar para prevenir pérdida de calor excesivo en el extremo de la muestra. Un termopar fue instalado cada 0,3 m del tubo de la calefacción, y la temperatura superficial del tubo de la calefacción fue medida. Los termopares se arreglan alrededor del tubo de la calefacción en un espiral alrededor del intervalo del 90°. La temperatura medida en cualquier momento no será más baja que la temperatura requerida y no diferenciará por el °C el +5% o +15 (cualquiera es más pequeño).
3. sistema de medida de la temperatura: El diámetro del alambre del termopar es 5.0m m, la temperatura de la medida es el °C 0-1250; la temperatura es recogida por el módulo de PLC+.
4. elemento de control: Usando el módulo del PLC, el microordenador controla la curva caliente de la temperatura superficial en tiempo real y hace salir el informe.
5. velocidad de calentamiento: 5 el °C /min o 3 el °C /min puede ser fijado.
6. colección de la temperatura: recogió cada 2 minutos y exhibido por la curva;
7. tiempo de respuesta del termopar: <0> 8. error de la temperatura: °C del ± 0,5
9. error que mide el tiempo: 1s/h
10. Ordenador: Un sistema de ordenadores (por lo menos cumpla los requisitos siguientes: ordenador de primera línea de la marca; CPU: Generación de INTEL I5-III; memoria: 4G o arriba; disco duro: 500G o más; con el puerto serie: operación del instrumento de control; exhibición: 20 o más monitores LCD del LED, resolución 1600*900 o más arriba; sistema de Windows XP.), una impresora. Un sistema de software de la prueba.
11 equipado del plano y de las galgas: alabeo de la medida.
12. Equipado de las latas de la muestra


Características
1. Es procesada por la máquina herramienta CNC, y la forma del arco es hermosa y elegante. Tiene las características del moho hermoso y anticorrosión. Otras piezas se hacen 45# del acero, acero inoxidable espesado superficial galjanoplastia/SUS304.
