Lugar de origen: | China |
Nombre de la marca: | SKYLINE |
Certificación: | CE |
Número de modelo: | Las demás: |
Cantidad de orden mínima: | 1 unidad |
---|---|
Precio: | negotiated |
Detalles de empaquetado: | Cuadro de madera contrachapada |
Tiempo de entrega: | 20 días laborables |
Condiciones de pago: | T/T, L/C, Western Union, MoneyGram |
Capacidad de la fuente: | 1 unidad/ mes |

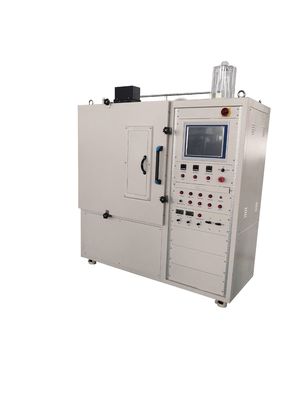

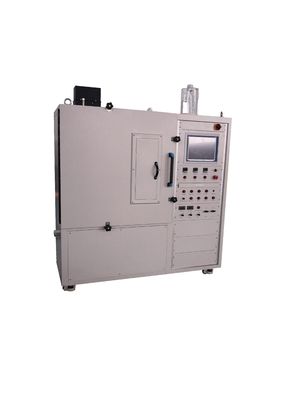

Línea del cielo: | NBS Cámara de densidad de humo | Diámetro del haz de luz: | Aproximadamente 38 mm. |
---|---|---|---|
Temperatura de la muestra: | 23 ± 2 °C | Humedad relativa: | 50 ± 5o/o |
Precisión del fotómetro: | ± 3% | Peso: | 210kg |
Resaltar: | Cámara de alta precisión Nbs de densidad de humo,Productos de alambre Nbs Cámara de densidad de humo,Productos de cable Nbs Cámara de humo |
El método de prueba de cámara de densidad de humo NBS proviene del Instituto Nacional de Normas y Tecnología NIST (predecesor de NBS) y se ha promovido y aplicado en muchos campos de prueba.Este método de ensayo puede utilizarse para detectar productos de plástico y materiales no metálicos para el tránsito ferroviario.. grados de densidad de humo de materiales no metálicos, productos de alambre y cable, etc.; según el método de ensayo, las normas generalmente aplicables son ASTM E662, ISO 5659-2,y el método de ensayo de densidad de humo NES 711 de la norma militarEl método anterior de ensayo de densidad de humo de los materiales de construcción tiene resultados de ensayo más precisos.y el sensor óptico utiliza un tubo fotomultiplier más preciso para capturar el ligero cambio del contenido de gases de combustión en la caja- si se seleccionan otros dispositivos de ensayo, como el tubo de detección de gases Dräger, puede realizar el ensayo de toxicidad del humo estándar de la aviación, y acoplarse con el dispositivo infrarrojo de transformación de Fourier FTIR,puede completar el análisis cualitativo y cuantitativo del contenido de gases de combustión.
Temperatura de la muestra | 23 ± 2 °C |
Humedad relativa | 50 ± 5o/o |
Tamaño de la muestra | La longitud y el ancho de la muestra son todos 75 ± 0,5 mm, el grosor es 1 ± 0,2 mm, el grosor de espuma y plástico es 8 ± 0,5 mm |
Nivel de irradiación del horno | La superficie de la muestra es de 2,5 ± 0,05 W/cm2 |
Distancia entre el horno y la superficie de la muestra | 38 mm |
Gas de combustión | Gas de propano y pureza ≥ 95 |
Medición de la cámara | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Tamaño de la caja de humo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Diámetro del haz de luz | Aproximadamente 38 mm. |
Rango de ensayo | 1) Transparencia óptica es 100%-0.00001%2) grado de densidad de humo es 0-924 para 6 estantes, transmisión automática |
Modo de ensayo | Modo no encendido y modo encendido |
Precisión del fotómetro | ± 3% |
Precisión de las estanterías de intercambio | ±7 para el valor de la densidad de humo |
Fuente de alimentación | 3 fases es 380 ± 10%V/AC, 50Hz |
1Las dimensiones internas de la cámara son de 914 mm±3 mm de largo, 914 mm±3 mm de alto y 610 mm±3 mm de profundidad.
2La superficie interior está constituida por un revestimiento de teflón, que es resistente a los ataques químicos y a la corrosión y se limpia fácilmente.
3.Cámara de ensayo con puerta de apertura de ancho completo, que permite un fácil acceso para la carga de muestras y la limpieza de la cámara.
4. Dispone de una puerta con bisagras montada en la parte delantera con ventana de observación y una cubierta de puerta opaca removida de la ventana para evitar que la luz entre en la cámara.
5Las paredes de las cámaras están precalentadas para facilitar el arranque y la operación del equipo.
6El panel de seguridad de soplado, fácilmente reemplazable, permite un funcionamiento seguro del método de ensayo.
7Dos ventanas ópticas, cada una con un diámetro de 75 mm, montadas en la parte superior e inferior del armario.
8El sistema de medición de la luz consiste en una lámpara incandescente y un tubo de fotomultiplier.
9. Dispone de filtro de extensión de alcance en la trayectoria de la luz, ajustando la precisión del instrumento bajo cualquier escala.
10.El calentador cónico - se enrolla en forma de cono truncado, con una potencia nominal de 2600 W a 230 V con una potencia térmica de 50 kW/m2.
11.Automáticamente se abre el obturador para transmitir radiación a la muestra, y se enciende el encendedor de chispa para encender la muestra.
12- Flujo térmico - para fijar el nivel de irradiación en la superficie de las muestras, en el rango de 0 a 100 kW/m2.
13.Calentador de horno, de 550 W a 110 V con una potencia térmica de 25 kW/m2.
14El movimiento de la muestra se controla automáticamente por el cilindro de aire.
15Calorímetro refrigerado por aire para fijar el nivel de irradiación en la superficie de las muestras.
16Dispone de modo sin llama piloto y de modo de llama piloto.
17Se proporcionan puertos de medición de gases, para mediciones opcionales de gases tóxicos.
18.19 bastidor de análisis, 15 paneles de pantalla táctil tipo PC para todo el control y pruebas automáticas.
19.DAQ ((Adquisición de datos) Programa controlable con el PC de pantalla táctil.
20Resultados de ensayo: transmisión de luz, densidad óptica, densidad óptica de masa (MOD), tasa de pérdida de masa, factor de corrección del haz claro, etc.
Aplicación :Es el aparato más ampliamente aceptado para medir el humo de los materiales que arden y mide la densidad óptica específica en condiciones de llama y no llama.También se utiliza para la extracción de gas tóxico.
1.Instalar en el interior de la caja un dispositivo de papel de aluminio a prueba de explosión para reducir el riesgo personal del probador en caso de accidente;
2. La parte superior de la caja tiene un puerto de alivio de presión, que está conectado con la botella de volumen de regulación de presión para ajustar la presión interna de la caja;
3. La parte superior y la parte inferior de la caja están equipadas con cilindros que se pueden mover automáticamente para inhalar y descargar gases de combustión;
4. Equipado con unidad de horno radiante ASTM E662 para proporcionar una potencia de radiación térmica de 25 kW/M2;
5. Equipado con un quemador de seis cabezas de la norma ASTM E662, combinado con un horno radiante para el ensayo de combustión en llamas;
6. Proporcionar calorímetro de placa de cobre refrigerado por aire, que puede ajustarse mediante el método de refrigeración posterior durante la prueba;
7. Equipado con un dispositivo de cono de radiación ISO 5659-2/GB/T8323, que puede proporcionar una salida de radiación de calor de 50 kW/M2;
8. Proporcionar quemadores de llama abierta de la norma ISO 5659-2/GB/T8323, que puedan probarse con llamas en conjunción con conos de radiación;
9. Proporcionar el medidor de flujo de calor refrigerado por agua SB con el certificado de medición estándar adjunto;
10. Puede estar equipado con fuente de agua de refrigeración autocirculada, sin necesidad de fuente de agua de refrigeración externa, fácil de usar para los usuarios;
11. Equipado con un dispositivo de pesaje para el ensayo de densidad de humo MOD y el ensayo de pérdida de peso térmico de los materiales;
12. El rango del sensor es de 0-2000g, la precisión es de 0,1g;
13. Equipado con NES 711 quemador de llama abierta y ventilador de mezcla;
14- La conmutación entre el horno radiante y el cono de radiación está conectada por juntas de aviación,y el usuario puede completar el reemplazo entre diferentes dispositivos de ensayo estándar simplemente conectando y desconectando;
15. La caja óptica se instala en la parte superior de la caja, la fuente de luz se acepta como un tubo fotomultiplier tipo ventana lateral, respuesta de frecuencia S-4, la precisión de transmisión puede alcanzar el 0,0001%;
16. De acuerdo con el cambio del estado de la densidad de humo, cambiar automáticamente a las tres posiciones de velocidad Clear, Filter y Dark;
17. El filtro de expansión neutro ND2 está instalado en el cassette, que es conveniente para el usuario para autocalibrar, y puede cambiar automáticamente la posición del engranaje durante el ensayo;
18. La parte inferior de la caja es una fuente de luz incandescente, que puede proporcionar una salida de punto uniforme;
19. La caja de prueba de densidad de humo es un diseño integrado, equipado con una computadora de pantalla táctil, el usuario puede utilizar el software de prueba, todo el proceso se establece y se controla para la computadora;
20. Viene con un dispositivo de impresión, la prueba ha terminado, el usuario puede imprimir un informe de prueba de acuerdo con el software de prueba.
Las normas:
Se aplicarán los siguientes requisitos:
ISO:ISO 5659-2
IMO:FTPC Parte 2
NES:NES 711
Este equipo cumple con las normas (ASTM E 662, BS6401, ISO 5659, NES 711, NEPA 258, etc.).
Usando el horno de calor radiante cónico ISO 5659, podemos cambiar la condición de calefacción de 10KW/m2 a 5KW/m2 por usuario.
En el ensayo de la NES 711, hay ensayos no inflamables y ensayos de inflamación en condiciones de ensayo diferentes de la ASTM E 662.
Las dimensiones: 1560 mm (W) x 2220 mm (H) x 1060 mm ((D)
Peso: 210 kg
Requisitos de instalación
El sistema de transmisión eléctrica: 110V AC 60Hz / 230V AC 50Hz, 30A
Temperatura ambiente: desde 10°C hasta 35°C
Las dimensiones: 1560 mm (W) x 2220 mm (H) x 1060 mm ((D)
Suministro de gas: mezcla de aire y propano
NBS Cámara de densidad de humo.pdf
ISO 5659-2 Plástico En el plano horizontalHorno radiante cónico)
Método de ensayo estándar ASTM E662 para la densidad óptica específica del humo generado por materiales sólidos (Horno vertical)
¿Qué es una cámara de humo NBS?
La cámara de densidad de humo NBS (ASTM E662) seel instrumento de ensayo más utilizado para medir la oscurecimiento del humoEn su uso estándar, sólo puede alojar muestras en la orientación vertical.
¿Para qué se utiliza una cámara de humo?
La cámara de humo es el área por encima de la caja de fuego de la chimenea (donde se construye el fuego) justo debajo de la chimenea.para permitir que el humo se mezcle y se enrosque en un movimiento circular y suba al chorro.
