UL 1685 / UL 2556 Cámara de ensayo de liberación de llama y humo vertical estándar para cables de fibra óptica

UL 1685 / UL 2556 Cámara de ensayo de liberación de llama y humo vertical estándar para cables de fibra óptica

  • UL 1685 / UL 2556 Cámara de ensayo de liberación de llama y humo vertical estándar para cables de fibra óptica
  • UL 1685 / UL 2556 Cámara de ensayo de liberación de llama y humo vertical estándar para cables de fibra óptica
  • UL 1685 / UL 2556 Cámara de ensayo de liberación de llama y humo vertical estándar para cables de fibra óptica
UL 1685 / UL 2556 Cámara de ensayo de liberación de llama y humo vertical estándar para cables de fibra óptica
Datos del producto:
Lugar de origen: China.
Nombre de la marca: SKYLINE
Certificación: CE
Número de modelo: Se aplicará el procedimiento siguiente:
Pago y Envío Términos:
Cantidad de orden mínima: 1 Unidad
Precio: negotiated
Detalles de empaquetado: Casilla de madera contrachapada
Tiempo de entrega: 35 días hábiles
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 1 mes de la unidad
Contacto
Descripción detallada del producto
UL: La prueba de incandescencia de los cables en bandejas verticales (UL1685) Tamaño interno: altura 3353 mm, longitud 2438 mm y anchura 2438 mm;
Medidor de caudal de propano: 230 mm3/s Medidor de flujo de aire: 1330 mm3/s
Flujo luminoso estándar: 2000lm-3000lm Pipa de ensayo: Diámetro interior de 405 mm y longitud de 5500 mm, hecho de acero inoxidable USU304#
Resaltar:

La cámara de ensayo de llama vertical UL 1685

,

La cámara de ensayo de llama vertical CE



UL 1685 / UL 2556 Cámara de ensayo estándar vertical de liberación de llama y humo para alambres, cables y cables de fibra óptica



I. Aplicación

1.1 Aplicable para comprobar las normas de combustión FT4 del cable vertical Man Yan y la liberación de humo del cable y del cable de fibra óptica;

1.2 Método de ensayo: el cable y el cable de fibra óptica unidos verticalmente a la plataforma de combustión, final del ensayo para comprobar la altura de combustión y la producción de humo del cable y del cable de fibra óptica.



II.Cumplimiento de las normas:



2.1 UL2556-2016 "Métodos de ensayo de cables y alambres", sección 9.6 "Ensayos de llama en bandejas verticales (método 1- bandeja vertical y método 2-FT4). -FT4) " y apéndice H;

2.2 Cumplimiento de la norma UL1581-2019 "Norma de referencia para cables, cables y cables flexibles eléctricos", sección 11.1.

y cables flexibles, sección 1164, "Prueba de llama en bandeja vertical FT4/IEEE 1202";

2.3 Cumplir con la norma UL1685-2018 "Norma para ensayos de propagación del fuego y emisión de humo en bandejas verticales para cables eléctricos y de fibra óptica".

Tres, los principales parámetros técnicos:

3.1 Composición del instrumento: caja de ensayo, torre de recogida de humo, tuberías, fuente de encendido, marco de ensayo, sistema óptico, adquisición y procesamiento de datos y otros componentes;



3.2 Sala de ensayo:

3.2.1 Tamaño interior: altura 3353 mm, longitud 2438 mm, ancho 2438 mm;

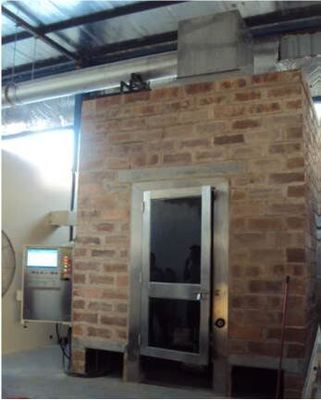

3.2.2 Estructura: hecha de cuadrados de ladrillo (véase la figura 1) o de paneles de acero inoxidable con aislamiento térmico (véase la figura 2),



3.2.3 Puerta de acceso: hay una puerta de acceso frente a la cámara de ensayo, de altura de 2,1 m y anchura de 0,9 mm, de acero inoxidable, con ventana de observación,la ventana de observación está hecha de vidrio endurecido. tamaño de la ventana de observación para el cuadrado 457 mm * 457 mm, izquierda y derecha antes y después de un total de cuatro de la misma ventana de observación;

3.2.4 Torre de recogida de humo: la parte superior es cónica, con un ángulo de inclinación de 40 grados, instalada en el cono sobre una torre de recogida de humo de 914 mm cuadrados.

3.2.5 Fuente de aire: Hay cuatro entradas de aire en la parte inferior de la cámara de ensayo, la parte delantera izquierda y la derecha de 559 mm*343 mm de longitud y anchura,el centro de la parte delantera (la parte inferior de la puerta) es de 914 mm*343 mm, y la parte trasera tiene una longitud y una anchura de 2438 mm*305 mm;

3.2.6 Iluminación: Hay dos lámparas de iluminación instaladas en el lado izquierdo de la caja de ensayo.

3.2.6 bandeja de ensayo:

3.2.6.1 Estructura: consiste en un marco de acero inoxidable de 305 mm de ancho, 76 mm de profundidad y 2400 mm de altura, con cada escalera en el centro separada por 25 mm,con un diámetro de recubrimiento superior a 30 mm, pero no superior a 30 mm,.

3.2.6.2 Instalación de una placa de acero en la parte superior del palet, con dimensiones de 610 x 610 mm y un grosor de 3,2 mm.

3.2.6.3 La paleta se colocará verticalmente en el centro geométrico de la cámara de ensayo.

Escalera de acero, soplador, carro



3.3 Fuente de encendido del piloto:

3.3.1 por una linterna de gas propano de banda y su composición de medidor de caudal y mezclador de venturi, la linterna para el disco plano de acero inoxidable de 341 mm de longitud y 30 mm de anchura,su superficie de fuego perforada con 242 agujeros con un diámetro de 1Estos agujeros en el centro de la distancia de 3,2 mm, escalonados en tres filas, cada fila de 81, 80 y 81, respectivamente, distribuidos en el tamaño nominal de 257 mm * 5 mm.



3.3.2 Posición de la fuente de ignición: La antorcha se colocará horizontalmente, a 76 mm de la superficie frontal de la muestra de alambre y simétrica con el eje de la escalera de acero.El punto de ignición de la antorcha se encuentra en el centro de la escalera de acero entre los dos cruces y se encuentra a al menos 457 mm del extremo inferior de la muestra..

3.3.3 Medidor de caudal:

3.3.3.1 se utilice un caudalímetro de masa;

3.3.3.2 Medidor de caudal de propano: 230 mm3/s;

3.3.3.3 medidor de caudal de aire: 1330 mm3/s;

3.3.3.4 Equipados con un medidor de altura de llama.



3.4 Sistema óptico: compuesto por una parte transmisora y una parte receptora, la distancia entre la fuente de luz y la fotocélula de silicio es de 910 mm.

3.4.1. Parte emisora: lámpara de chimenea con bombilla de cuarzo.

3.4.1.1 Potencia estándar: 100 w

3.4.1.2 Tensión estándar: 12 V de corriente continua

3.4.1.3 Flujo luminoso estándar: 2000lm-3000lm

3.4.1.4 La bombilla es alimentada por 12v, el voltaje es estable a ±0,01v, la bombilla está montada en una cubierta y la lente consta de una lente para ajustar el haz.

3.4.1.5 Receptor: fotocélula de silicio,su respuesta espectral y el fotómetro de la Comisión Internacional de Iluminación (CIE) para que coincida con la transmitancia luminosa del 0% para ninguna luz a través de la transmitancia luminosa es del 100%, la luz sin obstrucciones completamente a través.

3.4.1.6 Adquisición de datos: la señal de salida de la fotocélula es procesada por el microordenador en un registro continuo de la cantidad de sombreado de humo, la densidad óptica directamente legible y la transmitancia.Operación para la sesión de WINDOWSXP, estilo LABVIEW, visualización en tiempo real de los resultados de medición durante el ensayo y trazado dinámico de la curva perfecta.y los informes se pueden imprimir directamente.



3.5 tubo de ensayo:

3.5.1 El diámetro interior es de 405 mm y la longitud de 5500 mm, fabricado en acero inoxidable USU304#;

3.5.2 La tubería está conectada a la capucha de recogida. El diámetro interior de la tubería D es de 405 mm. para crear una distribución uniforme del caudal en el punto de medición.la longitud de la sección recta de la tubería en el punto donde la tubería está conectada a la torre de recogida es de 3600 mm.

4.5.2 Material del tubo de ensayo: uso de un tubo de doble capa, el interior de acero inoxidable USU304 de 1,2 mm de espesor, el medio de la capa de asbesto, el exterior de hierro blanco de 1,2 mm de espesor.

4.5.3 Al mismo tiempo, con el fin de medir con precisión el flujo, nuestra empresa de acuerdo con las disposiciones de la norma de la Unión Europea EN14390, a través de la hoja deflector,antes y después de la sección de ensayo para formar una superficie de flujo uniforme.

4.5.4 Flujo volumétrico en el tubo de ensayo: el flujo volumétrico durante el ensayo se mantendrá en 0,65 ± 0,5 m3/s del flujo de aire de escape.

4.5.5 sonda bidireccional.

4.5.5.1 Ubicación de instalación: sonda bidireccional para medir el caudal de volumen en el tubo de escape,la sonda está instalada en el lado izquierdo de la caja colectora desde la posición de la línea central de la tubería de 4000 mm., hasta el extremo de la tubería de ensayo de conexión de longitud de 1500 mm. sonda de longitud de 32 mm, cilindro de diámetro externo de 16 mm, hecho de acero inoxidable.La cámara de gas se divide en dos cámaras idénticas y la diferencia de presión entre las dos cámaras se mide mediante un transductor de presión.;

4.5.5.2 Sensor de presión diferencial: se utiliza un transmisor de presión diferencial de alta precisión para medir la presión diferencial de la tubería.el rango es (0 ~ 200) Pa, con una precisión de ± 1 Pa, tiempo de respuesta de salida del sensor de presión del 90% de hasta 1 s;

4.5.6 termoparejo: las disposiciones de la norma GB/T16839.1-1997 para el termoparejo blindado tipo K para medir la temperatura del gas en la región cercana a la sonda.



4.6 Sistema de control: el software especial de desarrollo de instrumentación LabeView de la empresa NI de los Estados Unidos, así como la tarjeta de control de adquisición de datos de Taiwan Advantech;el control del proceso de ensayo se puede ver en curvas de datos de ensayo en tiempo real, puede lograr la adquisición y el procesamiento automáticos de datos, la preservación de datos y los resultados de medición de salida.





La sala de ladrillos será fabricada por el cliente final, los dibujos serán presentados por SKYLINE

Los trabajos civiles, incluida la construcción de plataformas para conductos de 8,3 metros y ventilador de escape, serán del alcance del cliente.
