Equipo de ensayo de resistencia al fuego del cable UL 2556 / UL 1581

En el caso de los vehículos de la categoría M1, el valor de la prueba de ignición será igual al valor de la prueba de ignición.

Descripción del producto

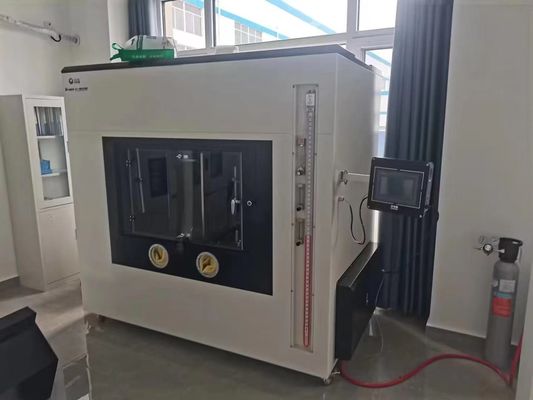

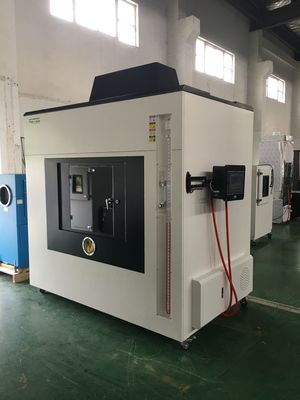

El probador de combustión VW-1 se produce de conformidad estricta con las normas UL. Cumple plenamente con la norma de prueba de combustión VW-1 y puede completar las pruebas VW-1 y FT-2.Es económico y es ampliamente utilizado por la industria del alambre y el cableLos parámetros se detallan de la siguiente manera: todo el ensayo se realiza en una cámara de ensayo sellada con un volumen de 4,32 metros cúbicos.colocar la parte superior de la llama debajo de la prueba, quemar durante 15 segundos, apagar durante 15 segundos, repetir 5 veces y comprobar el estado de combustión de la prueba. operar.

el estándar:

● UL2556-2013.

Parámetro técnico

1.Cámara de ensayo: L2200*D1300*H1650mm, capacidad > 4,0 m3;capacidad superior de llama superior a 2,0 m3, hay ventanas de vidrio en la cara,un par de guantes de goma operativos y un sistema de escape de humo en la parte superior de la cámara;

2.Bunsen quemador: que de acuerdo con la norma ASTM D5025, el diámetro interior del tubo del quemador es de 9,5 mm por la longitud es de 100 mm, el diámetro de la boquilla de gas es de 0,9 mm por el grosor es de 1,6 mm.Que el gas de combustión es metano a 98% de pureza mínima, la altura de la llama interior es de 40 ± 2 mm, la altura de la llama exterior es de 125 ± 10 mm, la velocidad nominal es de 500 W con una regla de llama que puede comprobar la altura de la llama si cumple con los requisitos en cualquier momento.

3Sistema de medición de temperatura: de acuerdo con la norma ASTM D5207, incluidas piezas de cobre de medición de temperatura de 10 g, tipo K de acero inoxidable térmico con diámetro de 0,5 mm,cronómetro y termómetro.

4El soporte vertical podría hacer la prueba de quema vertical y la prueba FT1, la prueba de llamas de cables, la prueba de combustión vertical y la prueba de combustión vertical.Prueba en llamas del VW-1 y prueba en llamas de la muestra horizontal/FT2. El soporte horizontal sólo para el ensayo en llamas de muestras horizontales de cables eléctricos.

5Gas: metano con una pureza mínima del 98% o gas natural con un contenido térmico de 37,1 MJ/m3 o 8,9 kilocalorías/m3.que cubre una superficie de ensayo W 305 mm por D 355 mm sobre el eje vertical de la muestra, el algodón con una tira de papel Kraft sin reforzar de 60 lb o 98 g/m2, de 10 mm de ancho y de longitud, que se pega a la muestra,luego dejar más de 20 mm de la muestra hacia la parte trasera de la cámara libre de corriente de aire.

6Sistema de flujo: que consta de una válvula de descompresión, un caudalímetro cuyo rango de flujo es de 1000 ml/min, un manómetro cuyo rango de presión es de 200 kPa, aceite verde cuya densidad es de 1000 kg/m3,y un medidor de presión en forma de U con un rango de 36.

7Sistema de tiempo: que consta de un temporizador de llama, un temporizador para detener la quema y un temporizador para extender el fuego, etc. Un total de 3 dispositivos de tiempo.

8- Contador de llamas: Registre con precisión los tiempos de prueba
