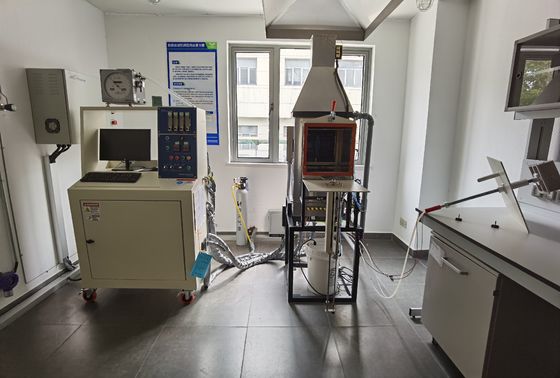

Cámara de combustión de ASTM E906 FAA para los materiales de aviones

Cámara de combustión de ASTM E906 FAA para los materiales de aviones

  • Cámara de combustión de ASTM E906 FAA para los materiales de aviones
  • Cámara de combustión de ASTM E906 FAA para los materiales de aviones
Cámara de combustión de ASTM E906 FAA para los materiales de aviones
Datos del producto:
Lugar de origen: China
Nombre de la marca: SKYLINE
Certificación: CE
Número de modelo: SL833
Pago y Envío Términos:
Cantidad de orden mínima: 1 unidad
Precio: negotiated
Detalles de empaquetado: Caja de la madera contrachapada
Tiempo de entrega: 10 días laborables
Condiciones de pago: T/T, L/C, Western Union, MoneyGram
Capacidad de la fuente: 1 mes de la unidad
Contacto
Descripción detallada del producto
Probador de la tarifa para el lanzamiento de calor: Materiales de aviación de prueba Estándar: ASTM E906, materiales de aviones de FAA encienden el manual de la prueba, capítulo 5
fuente de la radiación térmica: 4 varillas de calor de Glowbars Temperatura ambiente: ℃ 10 al ℃ 35
Dimensión: 760m m (w) x 1850m m x (h) x 850m m (d) Peso: 218kg
Alta luz:

Cámara de combustión de ASTM E906

,

Cámara de combustión de FAA

,

Probador de la combustión de FAA

Los materiales de aviones de FAA encienden el manual de la prueba, probador del capítulo 5 para el índice de lanzamiento de calor



Lanzamiento de calor de OSU Rate Tester .pdf

Ⅰ. (Introducción)

Este probador se utiliza para exponer los materiales interiores de la cabina de los aviones a un incidente que el flujo de calor radiante de 35 kW/m2.This determinará si el material cumple con LEJOS 25,853 requisitos [a-1].

El probador de la tarifa de liberación de calor de OSU aprobado por FAA de la Administración Federal de Aviación de los Estados Unidos fue diseñado originalmente por Smith de la universidad estatal de Ohio en 1972, y se convirtió en más adelante un instrumento señalado FAA de la prueba de la combustión para probar el índice de liberación de calor de materiales aeronáuticos. Los estándares de la prueba son la parte LEJANA IV, Airbus AITM 2,00. 06, Boeing BSS 7322 del apéndice F de la parte 25.



Estándares

Método de prueba LEJANO de la parte IV del apéndice F de la parte 25 para determinar la tarifa de lanzamiento de calor de los materiales de la cabina expuestos al calor radiante.

Los materiales de aviones de FAA encienden el manual de la prueba, capítulo 5;

Comunicado de calor del calorímetro de la universidad estatal de Ohio de BSS 7322, determinación del ESTÁNDAR de la AYUDA de la ESPECIFICACIÓN de BOEING.

Determinación del método de prueba de AITM 2,0006 Airbus del índice de la liberación de calor y de liberación de calor de material de aviones.

Método de prueba estándar de ASTM E906 para el calor y tarifas de lanzamiento visibles del humo para los materiales y los productos.





Ⅱ. (Configuraciones de mercancías)

A. unidad principal

1. Unidad principal de OSU (1set)

2. Sistema de la distribución del aire (1set)

B. Accessories

1. Unidad de control (1set)

2. Sistema informático (1set)



Ⅲ. (Especificación)

A. unidad principal

1. Unidad principal de OSU (1set)

1) Dimensiones del aparato: 760m m (w) x 1850m m x (h) x 850m m (d)

2) Cámara de la prueba

- La fuente de calor radiante y asegurarse de que la densidad de flujo de calor sea 35±0.5kW/m2

- Esto determinará si el material cumple con LEJOS 25,853 requisitos

- Tipo de cuatro de silicio elementos del carburo LL 508m m por 16m m con resistencia nominal 1,4 ohmios como fuente de calor con el entramado de acero inoxidable resistente a la corrosión

- Un reflector hecho del acero inoxidable se sitúa detrás de los elementos

- Delante de los elementos, una máscara de forma diamantada truncada, construida del acero inoxidable, esto proporciona densidad de flujo uniforme de calor sobre el área ocupada por 151 la muestra vertical del × 151m m

- Los transformadores duales 110VAC en 5.5kVA se proporcionan para el control separado de los pares superiores y más bajos del elemento

- Asamblea de la vara para encender las hornillas superiores del piloto y de la calibración

- Reguladores duales de la potencia mundial para la facilidad del ajuste de la uniformidad del flujo de calor

- Piloto superior y un piloto más bajo (con la ignición de chispa) y quemadores de gas del metano de la calibración

- Termopila para la medida de la tarifa de lanzamiento de calor, con cinco empalmes de termopar calientes en la chimenea y cinco empalmes de termopar fríos en la cámara de aire

3) Tenedores del espécimen (1set)

- Dos tenedores del espécimen

- Cada tenedor del espécimen se fabrica del acero inoxidable

2. Sistema de la distribución del aire (1set)

- Temperatura del aire a ser 21-24℃

- Aire en un índice de corriente de 0.043m3/sec o más

- orificio circular cuadrado-afilado 0.5±0.1m m de la placa

- localizado en un tubo circular con un diámetro de 38±1m m

- El múltiple del suministro de aire en la base de la sección piramidal tendrá 48 espacia uniformemente los agujeros

B. Accessories

1. Unidad de control (1set)

- Control del flujo de la calibración

- Una ignición más baja de la hornilla

- Flujo de calor de la calibración: el flujómetro del calor de la calibración es dos sensores refrigerados por agua del flujo de calor se provee para medir densidad de flujo de calor en el centro y cada esquina

2. Sistema informático (1set)

- CPU: Pentium 4 3,0 gigahertz o más

- RAM: 512MB o más

- HDD: 80GB o más

- Monitor: 17" LCD o más

- Impresora: Jet del laser

- Software: Windows XP o más



IV características de funcionamiento:

cámara de acero de la prueba de la combustión 1.Stainless con la ventana panorámica de cristal da alta temperatura;
2. La fuente de la radiación térmica es 4 varillas de calor de Glowbars, que pueden proporcionar flujo de la radiación térmica 35KW/M2.
3. Dos reguladores de temperatura independientes del PID se utilizan para el control de la temperatura de calefacción.
4. equipado del dispositivo neumático completamente automático de la propulsión de la muestra y de proteger el dispositivo de la puerta;
5. equipado de la hornilla superior y de la hornilla más baja movible;
6. el flujómetro del rotor se puede utilizar para ajustar el flujo del gas de hornillas superiores y más bajas.
7. equipado del T-tipo movible dispositivo de la hornilla de la calibración y regulador del flujo;
8. el regulador del flujo total se aplica a la calibración de la temperatura del termopila automáticamente.
9. el metro refrigerado por agua del flujo del calor se equipa de modo de enfriamiento para medir el flujo de la radiación térmica de la superficie del fuego.
10. El dispositivo de control de temperatura del aire puede proporcionar el aire de la temperatura constante y del flujo para la cámara de la prueba.
11. El flujómetro de orificio se utiliza para medir la presión del flujo que entra en el compartimiento de la prueba.
12. Equipado del sistema de adquisición de datos y del software estándar de la prueba del lanzamiento de calor.

V. (observaciones)

1. Garantía: un año

2. Instalación y entrenamiento del ingeniero

3. Manuales y manual del software

4. Para uso general: para ser proporcionado por el usuario final



Requisitos de VI.Installation

Condiciones de la instalación

2,1 instalación interior, tamaño 760mm*1850mm*850m m

2,2 fuente de alimentación: 220V60A;

2,3 gas: metano, pureza el 99% o arriba;

2,4 gas auxiliar: gas de la temperatura constante y del flujo constante;



Haga clic por favor el vínculo abajo para revisar la demostración video cómo instalar el espécimen



https://youtu.be/FFNmyXmYtJM



Cómo instalar el empujador de la muestra



https://youtu.be/FqhM6OvhjsE



¿Cuál es tarifa de lanzamiento de calor?

La tarifa de liberación de calor (HRR) es la tarifa en la cual el fuego libera la energía - ésta también se conoce como poder. HRR se mide en unidades de los vatios (w), que es un igual internacional de la unidad de sistema a un julio por segundo
