| 1. 1. sistema de control de flujo del humo |
| Ponga en un índice |
Artículo |
Indicadores técnicos y parámetros |
| 1,1 |

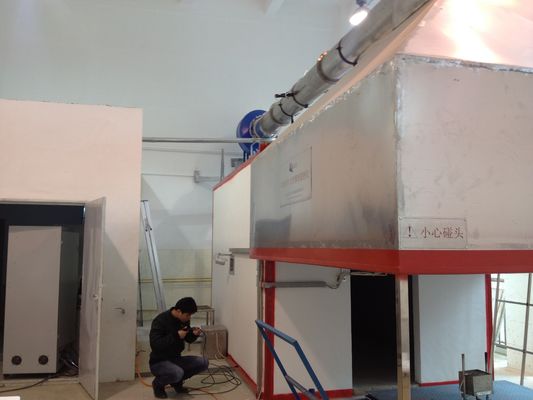

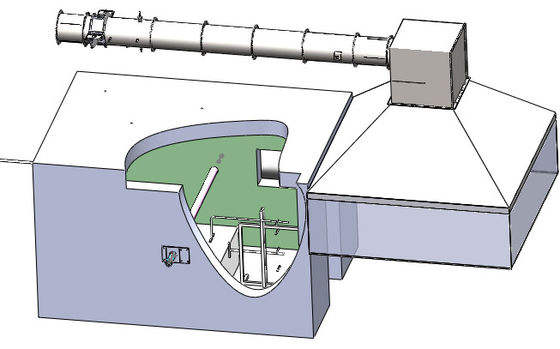

Capilla del humo |
Instalado directamente sobre la abertura de la cámara de la prueba de la combustión, 1.8~2.0 metros sobre la tierra, el tamaño inferior es 2440*2440m m, la altura es 1000m m, y el material es SS304; |
| 1,2 |
Homomixer del humo |
La instalación y el humo cónico que recoge la capilla directamente arriba, el tamaño es 900*900*900m m, dos placas de acero inoxidables 900*500 están instaladas dentro, y un lado se abre con una abertura φ400 para conectar con el tubo, el material es SS304; |
| 1,3 |
Tubo de escape del humo |
el φ es 400m m, longitud 5000m m, integrada por varias secciones, conectado por el reborde y el anillo de cierre resistente de alta temperatura, ambos extremos está instalado con el dispositivo de mezcla del humo, material es SS304; |
| 1,4 |
Extractor |
El extractor centrífugo, el tanque interno se hace del acero inoxidable, puede soportar el humo de alta temperatura no menos que 300℃, y el volumen de aire steplessly es ajustado por el convertidor de frecuencia; |
| El dispositivo de escape del humo es suficiente para todo el humo producido por la prueba de la combustión del teléfono móvil, y la capacidad del extractor del humo no es menos del ³ /h de los 8000m; |
| 2. 2. sección completa de la medida |
| 2,1 |
Sección completa de la medida |
Una sección inoxidable de la tubería de acero con una longitud de 2155m m y un diámetro de 400m m, hecho de SS304, equipado de la presión, de la temperatura, de la trayectoria ligera, del muestreo y de otros sensores; |
| 2,2 |
Dispositivo de detección de la presión |
La punta de prueba bidireccional, hecha del acero inoxidable, instalado en el centro de la tubería, las cámaras delanteras y traseras está conectada con el sensor de la diferencia de la presión a través del tubo de PTFE para detectar la diferencia de la presión en la tubería; |
| El sensor de la presión diferenciada está instalado en el soporte de la sección completa de la medida para asegurarse de que la lectura de la presión diferenciada tiene un retraso corto y ninguna pérdida, y el tiempo de respuesta T90 es menos de 3 segundos |
| El sensor de la presión, gama es 0-2000Pa, exactitud ±5Pa; |
| 2,3 |
Dispositivo de detección de la temperatura |
Adopte el termopar de Omega del americano, diámetro 0.5m m, el tipo acorazado termopar del aislamiento de K que cumple requisitos del IEC; |
| Se extienden 0-1000℃, exactitud 0.1℃; |
| 2,4 |
Aparato de medición de la trayectoria óptica |
El sistema de la atenuación óptica es un tipo ligero incandescente |
| 2,5 |
Dispositivo de la colección del gas de la muestra |
La lámpara es una lámpara incandescente y utilizado en una temperatura de color (2900±100) del K. La fuente de alimentación es una corriente continua estable |
| 3. Gas y su sistema de control |
| 3,1 |
Hornilla |
Detector y punta de prueba importada del fotodiodo del silicio |
| El sistema de la atenuación óptica es un tipo ligero incandescente |
| La lámpara es una lámpara incandescente y utilizado en una temperatura de color (2900±100) del K. La fuente de alimentación es una corriente continua estable |
| 3,2 |
Dispositivo de la ignición |
El sistema de lente se utiliza para condensar la luz en un haz paralelo con un diámetro de por lo menos 20m m. El agujero luminescente de la fotocélula se debe localizar en el punto focal de la lente delante de él |
| Detector y punta de prueba importada del fotodiodo del silicio |
| El sistema de la atenuación óptica es un tipo ligero incandescente |
| 3,3 |
Control de flujo del gas de la cabeza de la combustión |
La lámpara es una lámpara incandescente y utilizado en una temperatura de color (2900±100) del K. La fuente de alimentación es una corriente continua estable |
| El sistema de lente se utiliza para condensar la luz en un haz paralelo con un diámetro de por lo menos 20m m. El agujero luminescente de la fotocélula se debe localizar en el punto focal de la lente delante de él |
| Detector y punta de prueba importada del fotodiodo del silicio |
| 3,4 |

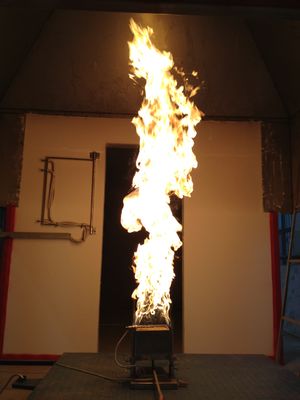

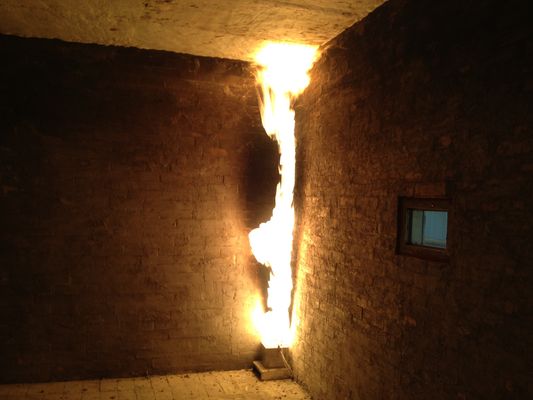

Hornilla calibrada de la arena |
El sistema de la atenuación óptica es un tipo ligero incandescente |
| La lámpara es una lámpara incandescente y utilizado en una temperatura de color (2900±100) del K. La fuente de alimentación es una corriente continua estable |
| 3,5 |
Control de flujo calibrado del gas |
Usando el flujómetro total de Alicat del americano, el medio es propano, la gama es 0-7g/s, la exactitud es el ± (0.8%rdg+0.2%F.S.), el tiempo de respuesta es 0.1s, y la llama máxima de la calibración es 300kw; |
| El flujo del gas de la calibración es controlado por el software, que puede control automático la fuente caminada de la llama de la calibración con la salida 75kw/160kw; |
| 3,6 |
Sistema de control |
El PLC de Omron se utiliza para controlar el flujo del gas, equipado de un dispositivo de atajo del gas, que es seguro y confiable; |
| Configuración de la caja de control del gas, seguro separado y conveniente para la operación y el mantenimiento; |
| 4. 4. sistema de tratamiento de humo |
| 4,1 |
Filtración del humo |
Equipado de un dispositivo de tres fases del filtro, filtración a largo plazo del polvo en el humo:
El filtro grueso del algodón de la fibra de vidrio del primer grado, filtra partículas grandes de carburos en el humo, y el material del filtro puede ser substituido rápidamente;
El segundo filtro de Parker del americano del grado, el elemento filtrante es PTFE, la precisión es los 2μm, el elemento filtrante puede ser desmontado y ser substituido rápidamente;
La filtración de membrana de tres fases de PTFE, con una exactitud de los 0.5μm, cortó con eficacia la humedad;
|
| 4,2 |
Trampa fría |
Tipo trampa de frío, capacidad de enfriamiento 320KJ/h, exactitud 0.1℃, cambio estático 0.1K de la bomba de la compresión del control de la temperatura, uno mismo-empezando y sin necesidad de mantenimiento; |
| 4,3 |
Trampa de vapor |
Drene automáticamente el agua de enfriamiento generada por la trampa fría, liberan de mantenimiento; |
| 4,4 |
Secado de la columna |
Utilizado para secar el vapor de agua residual en el gas de la muestra, puede ser desmontado y ser substituido rápidamente por el medio de sequía; |
| 4,5 |
Muestreo de la bomba |
La bomba alemana del muestreo del vacío de KNF, con una capacidad de muestreo de 16L/min, puede hacer salir continuamente una presión de muestreo de 50KPa, con la alta vibración de la tirantez del aire, de poco ruido y baja; |
| 4,6 |
Rotámetro |
Rotámetro importado con una gama de 0-1.5L/min, que puede estabilizar el flujo del gas de la muestra de la salida y reducir el error de medida causado por la fluctuación del flujo del gas; |
| 5. Sistema de análisis de concentración de gas |
| 5,1 |
Analizador de gas |
Usando analizador alemán de ABB EL3020, análisis paramagnético de la concentración O2, gama 0-21% de la medida, exactitud 0,01%, tiempo de respuesta no más que 12s, deriva y ruido dentro de 30min del analizador no más que 100ppm;
Desviación linear: ≤1%F.S.;
Repetibilidad: ≤0.5F.S.;
Lluvia flotante cero: ≤1%F.S./7D;
Hora de salida: ≤30min;
|
| Usando analizador alemán de ABB EL3020, tipo análisis de la concentración de CO/CO2, gama de medición CO del IR: 0-1%, exactitud 0,01%, CO2: 0-10%, la exactitud 0,01%, y el tiempo de respuesta no excede 12s. |
| 6. sistema de adquisición de datos |
| 6,1 |
Módulo de la adquisición |
Usando el módulo de la adquisición de Advantech,
La exactitud de la colección de la concentración de gas es 100×10-6;
La exactitud de la colección de la temperatura es 0.1℃;
La exactitud de la colección de la diferencia de la presión es 0.1Pa;
La exactitud de la adquisición del tiempo es 0.1s;
Otras señales son 0,1% del valor completo de la salida;
|
| 6,2 |
recopilación de datos |
Los expedientes y las tiendas del sistema los datos siguientes por lo menos cada 3s:
La diferencia de la presión de la punta de prueba bidireccional, PA; temperatura del tubo, K;
O2 concentración, %;
Concentración del CO, %;
Concentración del CO2, %;
Flujo total del propano, mg/s;
Tiempo, s;
|
| 7. software de funcionamiento del estándar |
| El software de funcionamiento estándar incluye las funciones siguientes: |
| 7,1 |
Supervisión de la situación de sistema |
Lea el valor de la situación y de la señal de cada sensor en el sistema; |
| 7,2 |
Calibración del sensor |
Calibración del sensor para la temperatura, la presión de viento, la trayectoria ligera, el análisis de la concentración, el etc.; |
| 7,3 |
Calibración del sistema |
Procedimiento estándar de la calibración del paso del sistema; |
| 7,4 |
Procedimiento estándar |
Procedimientos de funcionamiento estándar de la prueba; |
| 7,5 |
Estudio de informe |
Informe crudo del acceso a datos y de prueba de la exportación; |
| 7. El otro equipo auxiliar |
| 7,1 |
VCR |
Vídeo de la prueba de la admisión; |
| 7,2 |
Reunión |
Utilizado para confirmar la fuerza ejercida por la cabeza principal de la combustión en la superficie del colchón; |
| 7,3 |
Ordenador de la PC |
Ordenador industrial de AdvanTech e interfaz de adquisición de datos integrado mejorar la estabilidad de la operación de sistema. |
