Calorímetro de medida de cono ISO 5660

Calorímetro de cono.pdf
Introducción del instrumento
El calorímetro cónico se deriva del consumo de oxígeno de una muestra rectangular (100 mm × 10 mm) probada por el Dr. Vytenis Babrauskas a un valor de radiación térmica de 100 kW / m2.
El calorímetro cónico se basa en el principio del consumo de oxígeno de la combustión del material. El calor liberado por 1 kg de oxígeno es de aproximadamente 13.1MJ.tiempo de encendido, el consumo de oxígeno, la producción de CO y CO2 y el flujo de gas de combustión.
El calorímetro cónico se ajusta estrictamente al tamaño del laboratorio, y la unidad de control automático diseñada por el software de prueba es conveniente para el usuario.Él usa una computadora de 17 pulgadas con pantalla táctil, que cumple plenamente con las normas internacionales.

Cumplimiento de las normas
- ensayo ISO 5660 de reacción al fuego, velocidad de liberación de calor, velocidad de humo y velocidad de pérdida de masa;
-ASTM E1354 Determinación de la velocidad de liberación de calor y humo visible de los materiales y productos mediante un calorímetro de consumo de oxígeno.
- BS 476 Pt.15 ensayo de combustión y estructura de los materiales de construcción, determinación de la tasa de liberación de calor del producto;

Parámetros técnicos

Características del producto y aplicación
1Calorímetro cónico con gabinete de análisis móvil, puede conectarse con un sistema de ensayo de tasa de liberación de calor de gran tamaño, como ISO 9705, EN 13823 etc., que cumple con ISO 5660, ASTM E1354, BS 476 Parte 15 etc.normas de ensayo.
2Cuerpo de ensayo integrado y gabinete de análisis de 19 pulgadas, PC integrado de 15 pulgadas con pantalla táctil, para todo el control y pruebas automáticas.

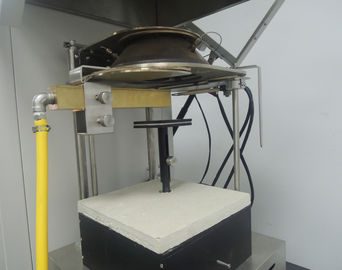

3.El calentador cónico tiene una potencia nominal de 5000W, la salida de calor de 0 ~ 100kW / m2, utilizando un controlador de temperatura PID, mientras que el cono de radiación puede ser horizontal o vertical.
4.Expuesta a la parte central de la superficie de la muestra del rango de 50 x 50 mm, la radiación en el centro de la desviación no es superior al 2%.
5. El rango de pesaje de la muestra 0 ~ 3000 g; precisión: 0,1 g.
6.El obturador automático se abre automáticamente para transmitir radiación a la muestra.
7.ABB EL3020 Analisador de oxígeno paramagnético, que utiliza el método del cambio paramagnético para medir la concentración de oxígeno en el gas. Rango de concentración del 0 al 25%.
8Análisis de densidad de humo mediante sistema láser, el sistema consta de un láser He Ne de 0,5 mW, el detector principal y el detector auxiliar.

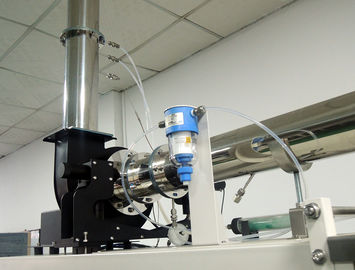

El sistema de escape consiste en el ventilador, la cubierta de recolección de humo, el tubo de escape y el medidor de caudal de la placa del orificio, etc. El caudal del ventilador de escape es de 0 ~ 50 g/s, con una precisión de 0,1 g/s.
9Se han instalado anillos de muestreo desde el capó de recogida de humo a 685 mm, con 12 orificios.
10.El caudal de escape debe determinarse midiendo la diferencia de presión a ambos lados del orificio de los bordes afilados a 350 mm sobre el ventilador, el diámetro interno del orificio de los bordes afilados y el diámetro interno del orificio de los bordes afilados.
La placa de orificio de borde es de 57 mm + 1 mm.
11.ABB SCC-S El sistema de muestreo de gas ABB SCC-S comprende una bomba de muestreo, un filtro, una trampa de frío, una descarga de aguas residuales, filtros de agua y filtros de CO2.
Sistema portátil de refrigeración de agua sin necesidad de instalaciones hidráulicas y de plomería cuando se utiliza el medidor de flujo de calor (para la norma ISO 5660).
12.Para calibrar la respuesta de todo el sistema de ensayo, el uso de un quemador de calibración de latón de apertura cuadrada, utilizado para medir el valor del coeficiente C.
13El sistema de adquisición de datos puede registrar el análisis de oxígeno, el medidor de orificios, el termoparejo y otros instrumentos de salida.

Aplicaciones

El calorímetro cónico es adecuado para evaluar el comportamiento de combustión y fuego de una amplia gama de materiales, incluidos:

• Materiales de construcción y productos de construcción

• Materiales ferroviarios

• Materiales para cables y alambres

• Materiales poliméricos

• Materiales compuestos

• Materiales utilizados para investigación de incendios y ensayos de laboratorio

Puede ser utilizado por fabricantes de materiales, laboratorios de ensayos de incendio, instituciones de investigación y otras organizaciones involucradas en los ensayos de rendimiento contra el fuego.

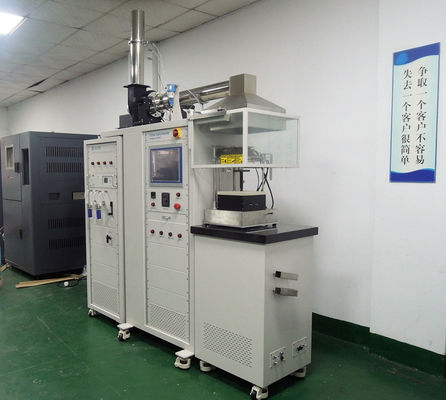

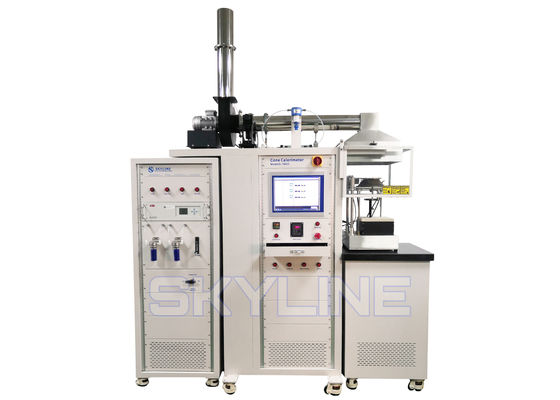

Detalles del producto del calorímetro cónico
El nombre del calorímetro cónico se deriva del calentador cónico utilizado por el Dr.Vytenis Babrauskas para inspeccionar la muestra de ensayo (100 mm x 100 mm) con un flujo de hasta 100 kW/m2 para el banco de escala de oxígeno de su desarrolloLa prueba con calorímetro de cono se basa en la teoría de que las calorías de combustión pura son proporcionales a la cantidad necesaria de oxígeno para la combustión y 13.Se genera 1 MJ/kg cuando se consume 1 kg de oxígeno, y se miden la emisión de calor, el tiempo de ignición, el consumo de oxígeno, la generación de CO y CO2 y el flujo de gases encendidos generados por los materiales de ensayo.
Las normas
Las partidas de los productos de la partida 3 incluidas en el anexo I del Reglamento (CE) n.o 765/2008 se clasificarán en el anexo I del presente Reglamento.
BS:BS 476-15
ISO:ISO 5660
En el caso de los vehículos de las categorías M1, M2 y N3
Se aplicará el procedimiento siguiente:2007

Requisitos de instalación
El sistema eléctrico: 230 voltios 50 amperios nominales
Temperatura ambiente: desde 10°C hasta 35°C
Dimensiones: Aparato: 1800 mm (W) x 900 mm x (H) x 2600 mm (D)
Suministro de gas: metano, nitrógeno, aire comprimido

Por favor, revise el video de la operación del calorímetro cónico en el siguiente enlace:
En la actualidad, el gobierno de los Estados Unidos está llevando a cabo una serie de investigaciones.

Perfil de la empresa.pdf

Preguntas frecuentes

P1: ¿Para qué se utiliza un calorímetro cónico?

A1:El calorímetro de cono se utiliza para evaluar el comportamiento al fuego y el rendimiento de combustión de los materiales.Producción de humo, generación de CO y CO2 y pérdida de masa durante la combustión.

P2: ¿Cómo funciona un calorímetro cónico?

A2: El calorímetro cónico funciona según el principio del consumo de oxígeno.se mide la cantidad de oxígeno consumida por la muestra de ensayo y se utiliza para evaluar el calor liberado por el material- ¿ Por qué?

P3: ¿Qué estándares se pueden utilizar con este calorímetro cónico?

A3:Las especificaciones del producto incluyen la lista ISO 5660, ASTM E1354, BS 476 Parte 15, ASTM D6113, ASTM E1740, ASTM F1550, EN 45545-2:2013 y GB/T 16172:2007La norma aplicable depende de la aplicación de ensayo específica.

P4: ¿Qué materiales se pueden probar con un calorímetro cónico?

A4:El calorímetro cónico puede utilizarse para probar materiales de construcción, materiales ferroviarios, materiales de alambre y cable, polímeros,materiales compuestos y otros materiales combustibles de acuerdo con el método de ensayo aplicable- ¿ Por qué?

P5: ¿Qué parámetros puede medir el calorímetro cónico?

A5:Dependiendo de la configuración del sistema, el equipo puede medir la velocidad de liberación de calor, el tiempo de ignición, el consumo de oxígeno, la producción de humo, la generación de CO y CO2, la pérdida de masa y el flujo de gases de combustión.

P6: ¿Está disponible el análisis del humo?

R6:Sí. El análisis de densidad de humo se incluye como una configuración opcional. El sistema también puede estar equipado con un analizador infrarrojo para el análisis de CO y CO2.

P7: ¿Se puede conectar el calorímetro cónico a otros sistemas de ensayo de incendio?

A7:De acuerdo con las especificaciones del producto, el calorímetro cónico puede conectarse con sistemas de ensayo de tasa de liberación de calor más grandes, como ISO 9705 y EN 13823.
