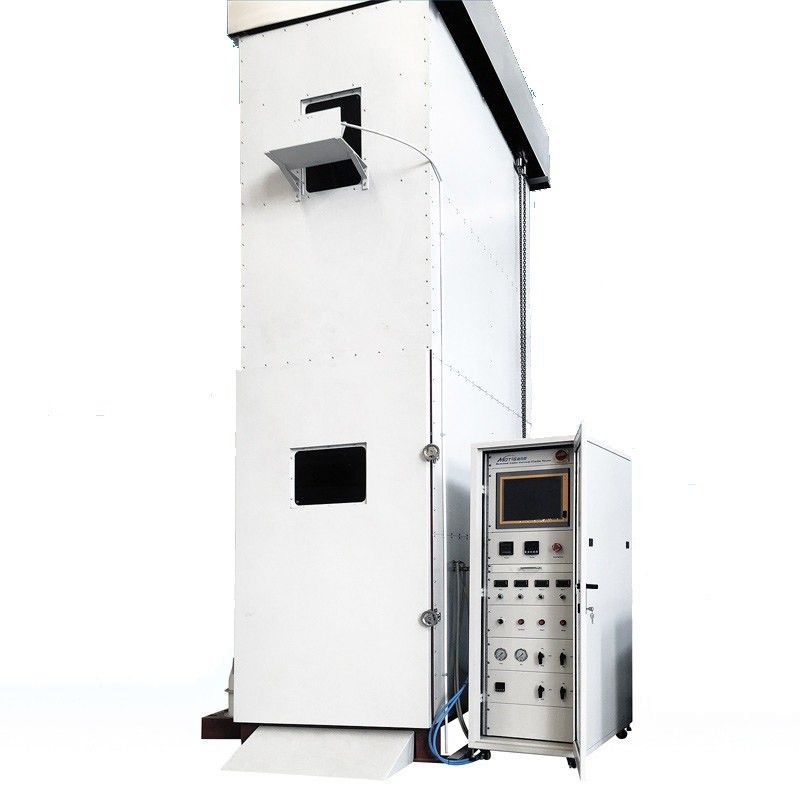

EN 50399 2022 Dispositivo de ensayo de liberación de calor de cables y cables

Características y Aplicación

1. Unidad de gabinete estándar de 19 pulgadas, que incluye analizador de gas O2 paramagnético, CO2 infrarrojo no dispersivo;
2. Placa de adquisición de datos Advantech de Taiwán, 1 juego, puede recopilar datos de temperatura, diferencia de presión de gas y analizador de gas, etc.;
3. Sonda de velocidad bidireccional de acero inoxidable, con un juego de dispositivos de detección de presión de viento como un sensor de microdiferencial de presión;
4. Termopar tipo K OMEGA de Estados Unidos, 3 unidades, detectando la temperatura de los gases de combustión, 1 juego;
5. Equipado con un juego de dispositivo de sonda de recolección de gas, conectado por tubería de PTFE, puede recolectar gas corrosivo;
6. Trampa de frío deshumidificante, flujo de gas estable y regulador de voltaje, 1 juego de dispositivo de bomba de recolección de gas CAST de EE. UU., equipado con tubería de acero inoxidable y conexión de manguera de PTFE;
7. Sistema de medición de densidad de humo con lámpara incandescente que comprende una fuente de luz incandescente y un dispositivo receptor de fotodiodo de silicio;
8. Equipado con 5 filtros neutros, rango de densidad óptica de 0.1-2;
9. 4 dispositivos de control de flujo másico importados, equipados con válvulas reductoras de presión, válvulas solenoides, etc.;
10. Software de prueba estándar, que incluye procedimientos de calibración, y puede usarse para pruebas de combustión de monómeros;
11. Equipado con 1 juego de computadora e impresora;
12. Equipo de prueba como tubería de escape y ventilador centrífugo;
13. Dos controladores de flujo másico de propano;
14. Dos controladores de flujo másico de aire;
15. Se pueden realizar calibraciones de llama de 22.5KW y 30KW mediante un controlador de flujo másico que actúa sobre un solo quemador;
16. Dispositivo de prueba de combustión de cables y alambres en manojo.

Aplicación:El sistema de prueba es una prueba de fuego a escala media que simula cables de fibra óptica o cables agrupados. El cable de prueba se instala en una escalera de acero estándar vertical y se enciende con una fuente de ignición especificada para evaluar el comportamiento de combustión y el rendimiento de combustión del cable. Datos de rendimiento de combustión para las etapas iniciales de un incendio de cable,

La prueba de la tasa de liberación de calor refleja el peligro de la propagación de la llama a lo largo del cable y el impacto potencial de la fuente de fuego en el área adyacente. La prueba de densidad de humo muestra la visibilidad del área del incendio y el peligro del humo para la seguridad personal.
