BS 476-7 SuperficiePropagación de llama Tester para Medir la Extensión de Llama de La Pared

Introducción del producto

BS 476 Parte 7 especifica un método de prueba para medir la propagación lateral de la llama a lo largo de la superficie de la muestra de un producto orientado en posición vertical bajo condiciones de flujo opuesto, y un sistema de clasificación basado en la velocidad y la extensión de la propagación de la llama. Proporciona datos adecuados para comparar el rendimiento en el uso final de materiales, compuestos o ensamblajes esencialmente planos, que se utilizan principalmente como superficies expuestas de paredes y techos.

Parámetros del producto

1. El área del panel radiante es de 850 mm x 850 mm, y el marco de soporte estructural está reforzado;
2. El portamuestras es perpendicular al panel radiante, y la marca de escala estándar arriba, el flujo de calor radiante crítico se puede medir según la distancia de propagación de la llama;
3. Equipado con un dispositivo de circulación de enfriamiento por agua, el portamuestras se puede enfriar con agua para evitar daños causados por altas temperaturas a largo plazo;
4. Equipado con un dispositivo de ignición de llama pequeña, utilizando el modo de ignición por chispa;
5. El panel radiante está equipado con un dispositivo de detección de alta temperatura. Si el panel radiante se apaga, la fuente de aire se puede cortar automáticamente;
6. Equipado con un sensor de flujo de calor radiante enfriado por agua, los resultados se pueden rastrear hasta el NIST de Estados Unidos;
7. Equipado con una caja de control eléctrico, puede ajustar el flujo de gas y aire, y mostrar las cifras del flujo de calor radiante;
8. Equipado con PLC e interfaz hombre-máquina para mostrar la información requerida para las pruebas.

Características

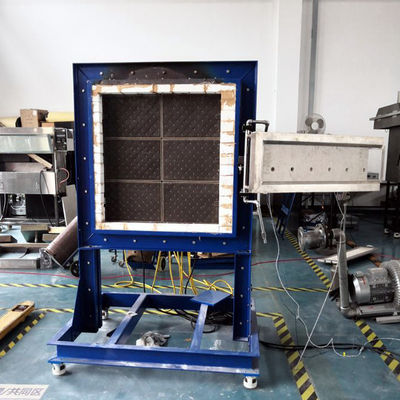

1. Este aparato consta de un panel de radiación montado verticalmente en un marco y soportado en una estructura.
2. El panel de radiación se suministra con una mezcla de gas y aire.
3. El panel de radiación es un bloque de quemador de tipo refractario poroso de 850 mm cuadrado diseñado para dar una combustión eficiente de la mezcla aire-gas-aire, sin que ocurra llama en la cara del panel en condiciones operativas.
4. El panel de radiación y su marco se soportan en una estructura de modo que el centro del panel esté a aproximadamente 1250 ± 100 mm por encima del nivel del suelo.
5. Un portamuestras y un dispositivo de llama piloto montados a un lado del aparato.
6. El portamuestras consta de un marco de acero enfriado por agua con placas frontales enfriadas por agua. Las placas frontales se superponen a las muestras en 20 ± 2 mm en sus bordos superior e inferior y sobre el borde vertical adyacente al panel radiante.
7. Se coloca una abrazadera con resorte para sujetar la muestra contra las placas frontales.
8. El suministro de agua portátil al portamuestras asegura que la temperatura máxima no exceda los 35 °C en la salida del portamuestras.
9. El conjunto del portamuestras se ubica a 90 ± 2° con respecto a la cara del panel radiante y de tal manera que las caras de las guías superior e inferior del portamuestras estén en el mismo plano que la cara interior del marco del panel radiante.
10. La altura del portamuestras está articulada para permitir que se balancee horizontalmente, alejándose de la cara del panel radiante entre pruebas, de la posición de prueba a la posición de espera y viceversa.
11. El quemador piloto consta de un tubo de acero.
12. Las líneas de suministro de gas y aire al panel radiante contienen medidores de flujo, reguladores de presión, válvulas de control y dispositivos de seguridad.
13. Medidor de flujo de calor: Rango: 0 ~ 50 kw/m2; Emisividad superficial: ε = 0.95 ± 0.05.
14. Placa de calibración ficticia con soporte, medidor de flujo de calor calibrado y montaje.

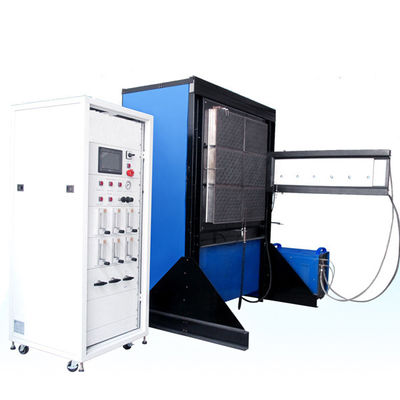

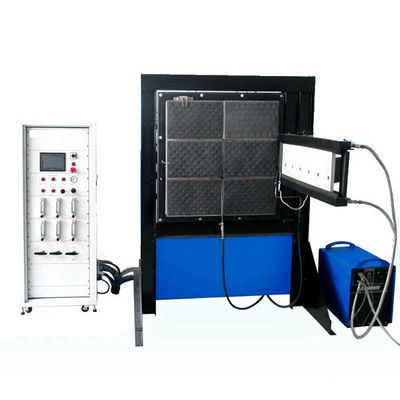

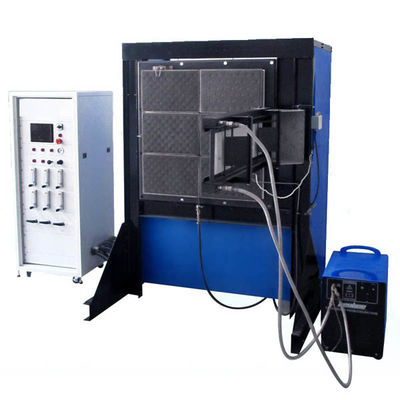

Detalles del producto del Estador de Propagación de Llama Superficial Tester

El dispositivo de prueba de propagación de llama superficial es un probador retardante de llama de acero de alta velocidad de la serie BS 6853, que es adecuado para los estándares de prueba de retardante de llama de acero de alta velocidad y materiales de construcción británicos. El estándar es BS 476-7. El método de prueba se utiliza para determinar la extensión lateral de la superficie de la muestra y basándose en la velocidad. Y la longitud de extensión determina el nivel de combustión. BS 476-7 se utiliza principalmente para medir la extensión de la llama de las superficies expuestas en paredes y techos.
El método de prueba consiste en medir el flujo radiante crítico encendiendo la muestra con una llama pequeña al soportar el cambio gradual de la energía del calor radiante. El panel de calor radiante mide 850 mm x 850 mm. El portamuestras se enfría con agua y está equipado con una placa de calibración perforada y un sensor de flujo de calor radiante para calibrar la curva de flujo de calor radiante. El instrumento de prueba tiene altos requisitos en el sitio del laboratorio, y el usuario necesita más medidas de seguridad antes de que se pueda ensamblar el instrumento de prueba.

Estándar: BS: BS 476-7
Dimensión: 1220 mm (An) x 550 mm (Pr) x 1920 mm (Al)
Peso: 210 kg

Requisitos de instalación

Eléctrico: 230 voltios Nominal 10 Amperios
Temperatura ambiente: Operación 10 °C a 35 °C
Suministro de gas: Propano y compresor de aire
Sala de pruebas: 400 m³

Aplicaciones

- Tableros de pared y paneles decorativos

- Baldosas de techo y sistemas de techos suspendidos

- Materiales y ensamblajes compuestos utilizados como superficies expuestas

- Revestimientos de aislamiento térmico para paredes y techos

- Clasificación de seguridad contra incendios según BS 476-7 (Clase 1-4)

- Clasificación Clase 0 (combinada con requisitos de no combustibilidad)

- Control de calidad de materiales de construcción y pruebas de I+D

- Laboratorios de pruebas de terceros y organismos de certificación

Preguntas frecuentes

P1: ¿Con qué estándar cumple el SL-FL73 y qué mide?

R1: Cumple con BS 476-7. El probador mide la propagación lateral de la llama a lo largo de la superficie vertical de los materiales de revestimiento de paredes y techos bajo calor radiante, y asigna una clasificación de Clase 1 (menor propagación) a Clase 4 (mayor riesgo) según la velocidad y la distancia de propagación.

P2: ¿Qué materiales se pueden probar con este equipo?

R2: Tableros de pared, paneles de techo, láminas decorativas, compuestos y revestimientos de aislamiento térmico utilizados como superficies expuestas en paredes y techos. Es adecuado para materiales, compuestos o ensamblajes esencialmente planos.

P3: ¿Cómo funciona el sistema de clasificación según BS 476-7?

R3: La clasificación se basa en la distancia de propagación de la llama medida a los 1.5 minutos y al final de la prueba. La Clase 1 indica la menor propagación de llama, mientras que la Clase 4 indica el mayor riesgo. La Clase 0 es una calificación compuesta que requiere Clase 1 más no combustibilidad.

P4: ¿Qué tan precisos y repetibles son los resultados de las pruebas?

R4: Se logra alta precisión a través del quemador refractario poroso, el control estable de gas/aire y la calibración con un sensor de flujo trazable por NIST y una placa perforada. El portamuestras enfriado por agua mantiene condiciones térmicas consistentes, y el posicionamiento articulado garantiza una colocación repetible de la muestra.

P5: ¿Es fácil de operar el equipo?

R5: Sí. La ignición por chispa, el apriete por resorte y la interfaz PLC/HMI permiten un montaje sencillo de la muestra y la ejecución automatizada de pruebas. Los parámetros de prueba se configuran en la interfaz y los datos en tiempo real, incluido el flujo de calor, se muestran durante toda la prueba.

P6: ¿Cuáles son los requisitos clave de instalación?

R6: Instalar en una sala a 10-35 °C sin corrientes de aire. Alimentación: 230 V, 10 A nominal. Gas: propano y aire comprimido. Volumen de la sala de pruebas: 400 m³. Se recomienda la limpieza regular del panel radiante y las comprobaciones de calibración rutinarias para el mantenimiento.

Estador de Propagación de Llama Superficial.pdf

¿Qué es la prueba de propagación de llama?

Pruebas de propagación de llama tienen como objetivo medir la tendencia de una llama a propagarse sobre un sustrato y se correlacionan directamente con la llama superficial propagación en un escenario de incendio real.
