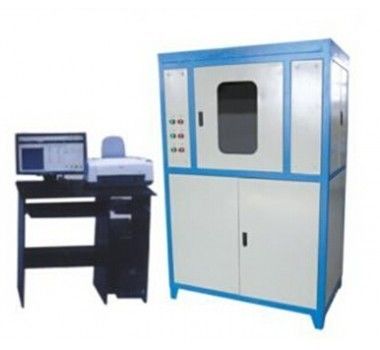

Probador del sistema de la conductividad termal para la medida la conductividad termal de los materiales de aislamiento térmico

Probador del sistema de la conductividad termal

Uso

Aplicable a: la conductividad termal de los especímenes secos de la prueba de la arcilla y de la arena, la resistencia termal del espécimen debe ser mayor que 0.1m2.K/W. El metro del flujo del calor se utiliza para detectar la conductividad termal y la resistencia termal de la arcilla, de la arena, del etc., y del ordenador se automatiza completamente para generar un informe experimental. El instrumento utiliza una temperatura superficial caliente estable en un lado de la muestra. El calor se transfiere a la superficie fría (temperatura ambiente) a través de la muestra, y el flujo del calor transferido se mide para calcular la conductividad termal y la resistencia termal. Equipado especialmente del dispositivo de la prueba de la capacidad del cilindro geotécnico de la muestra y de calor específico, puede ser utilizado para la medida de la capacidad del análisis termal y de calor específico del suelo tal como arcilla y arena.

Parámetros técnicos

Principio de funcionamiento
 Probador de la conductividad termal, usando el aparato de medición doble de la muestra, grupo protector de la placa caliente: paquete
Incluyendo unidad de calefacción y de climatizador.
La unidad de calefacción se debe dividir en un equipo medidor central y una unidad del guardia que rodee el equipo medidor separado por un hueco y se equipe de un dispositivo termoaislador.
La unidad caliente adopta un calentador doble de la superficie caliente, y la placa fría y la superficie caliente doble se arreglan simétricamente. El grueso de la muestra se fija para mover el espacio de la placa fría, y la muestra se pone verticalmente en dos placas llanos que tienen una temperatura constante paralela. En el de estado estacionario, la parte de medición de la muestra tiene un flujo del calor constante, y la tarifa constante unidimensional Q del flujo del calor que atraviesa el equipo medidor, el área A de la unidad de medición, la diferencia ΔT de la temperatura de la superficie fría y caliente de la muestra puede ser medida midiendo el de estado estacionario. Calcule la resistencia termal R de la muestra, y según el grueso de la muestra, la conductividad termal de la muestra puede ser calculada exactamente.
