La cámara de la prueba de la llama del alambre para los cables eléctricos bajo fuego condiciona integridad del circuito

La cámara de la prueba de la llama del alambre para los cables eléctricos bajo condiciones del fuego circula integridad

Estándares

IEC 60331-21

Pruebas para los cables eléctricos bajo condiciones del fuego - integridad del circuito - parte 21: Los procedimientos y los requisitos - telegrafía de voltaje clasificado hasta y de incluir 0,6/1,0 kilovoltio

Especificación

2. Cable y línea principio del cable de diseño de máquina de la prueba de la combustión de la integridad:

El probador del fuego del cable y de la integridad del cable se divide en tres porciones: la caja de la combustión, el marco de combustión, y la caja de control, que son individualmente movibles. Cada dispositivo se equipa de los echadores en la parte inferior para el movimiento y el saneamiento fáciles. Un dispositivo usado para los cables y cables que requieren la línea integridad al usar una llama con una temperatura no menos que 750 del ° C (control de la salida de calor) para la prueba de fuego individual

Cable y línea parámetros técnicos del cable de la máquina de la prueba de la combustión de la integridad:

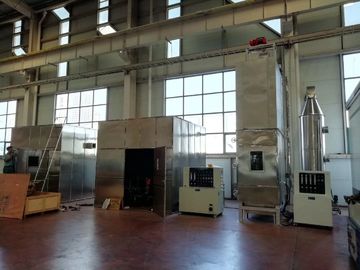

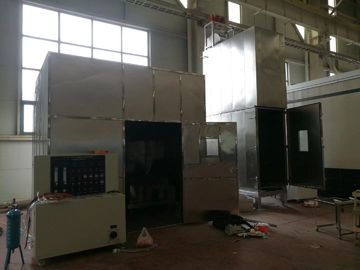

1. Diseño de la cámara de combustión

Se fija al soporte del hierro de ángulo con un material conveniente para formar la cámara de combustión cúbica entera.

Cámara de combustión: dimensiones internas: total de 3M x 3M x 3M 27 metros cúbicos.

Puede ser la estructura de la pared de ladrillo o la estructura de la placa de acero, seleccionada por los clientes

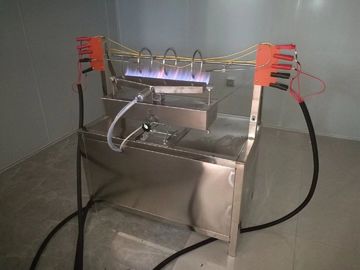

2. Tenedor de la muestra: La muestra consiste en dos o tres ayudas de anillo del metal con un diámetro interno de aproximadamente 150 milímetros.

3. Dispositivo ardiendo:

(1) lámpara de soldar: Un mechero de gas del propano con una longitud nominal de 500 milímetros y de una anchura de 15 milímetros para una boca con un mezclador del venturi.

(2) metro de flujo: metro de flujo de aire: 80L/min, metro de flujo del propano: 5L/min

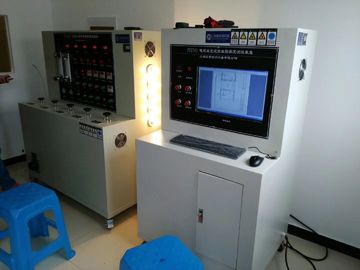

(3) la composición del sistema de control de la lámpara de soldar: válvula de regulación de la presión, encendedor piezoeléctrico, dispositivo del apagado, termopar del control de la temperatura,

Fuente del gas (poseída por su compañía), dispositivo de la ignición, gaseoducto, metro de flujo, mezclador del venturi,

Lámpara de soldar, vávula de bola, línea de aire, botella del aire comprimido (poseída por su compañía)

(4) contador de tiempo: 0~99.99s/m/h se puede fijar arbitrariamente

(5) dispositivo de la ignición: para la ignición automática

(6) regulador de temperatura: consiste en dos secciones del control de la temperatura,

Gama de temperaturas: 0~1000°C se puede fijar arbitrariamente.

4. línea carga:

(1) transformador de la prueba: (2) voltaje de la prueba 3000VA tres: AC1000V

(3) corriente de la prueba: 3A
