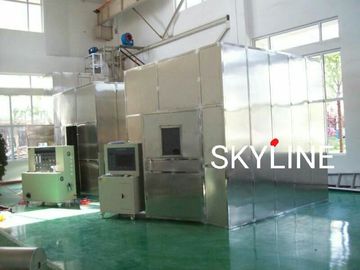

Probador de la densidad de humo de los alambres IEC61034 y de los cables con la cámara de combustión de la estructura de acero

Descripción

Según IEC61034-1~2, las primeras piezas del “dispositivo de la prueba” y la segunda parte de “pasos y requisitos de la prueba” para la determinación de la densidad de humo de cables o de cables ópticos bajo condiciones específicas. La determinación de la densidad de humo es un aspecto importante de evaluar las características de la combustión del cable o del cable, que se relacionan con la evacuación de los personales y la determinación de la proximidad del extintor. Este instrumento se utiliza principalmente para determinar la concentración de humo de cables y de cables ópticos bajo condiciones específicas y para verificar la densidad de humo. Bajo las condiciones de la llama que queman o combustión sin llama, la transmitencia se utiliza como manera de comparar diversos cables o los cables bajo condiciones específicas.

Característica

Este instrumento se relaciona con tres aspectos de la experiencia mecánica, óptica y electrónica. Es un producto mecánico y eléctrico de la integración. Tiene las ventajas de la estructura razonable, del funcionamiento estable y de la operación fácil. Interfaz de la operación de WINDOWS XP, estilo de la OPINIÓN del laboratorio y mecanismo de seguridad perfecto. Durante la prueba de los resultados de la medida de la exhibición en tiempo real y dibuje dinámicamente una curva perfecta (a través de la curva de la tarifa y del tiempo de la exhibición), los datos puede ser almacenado permanentemente, lectura y la salida de la impresión, puede imprimir directamente el informe.

Software de la medida: sus datos principales del humo y de la densidad ligera, de la densidad óptica específica, de la tarifa que fuma, de la tarifa que fuma máxima y de la densidad de humo media se pueden probar en el interfaz de la operación de WINDOWS XP +VB6.0. También tiene el interfaz de funcionamiento de la calibración, el corregir, probando, ajuste del parámetro y así sucesivamente. El programa utiliza el acuerdo del control automático del ordenador, de la colección, de la grabación y del resultado. Véase el cuadro 1, cuadro 2

Cuadro 1: carta ligera de la curva de la transmitencia

Cuadro 2: los resultados de la prueba divulgan formas

Principio

El sistema de medida ligero para la densidad de humo del cable o el cable óptico bajo condiciones específicas se compone de fuente de luz, de la fotocélula del silicio, del receptor de la fuente de luz y del sistema informático. La luz generó por los pasos de la fuente de luz a través del laboratorio de la densidad de humo de 3M * 3M * 3M, formando un haz uniforme con un diámetro del 1.5m los + 0.1M en la pared enfrente de la fuente de luz. La fotocélula instalada en el centro del haz detecta la intensidad del haz de la fuente de luz. Cuando la cámara de combustión debido a la combustión de cables producir mucho humo, el humo de la absorción fotoeléctrica, alcanza la intensidad del haz de la fotocélula del silicio es debilitada por el sistema informático para la informática, nosotros puede calcular en relación con el 100% inicial con transmitencia linear de la luz de la respuesta.

El diseño de la cámara de combustión, dos maneras para que clientes elijan: primer utiliza la pared de ladrillo, nuestra compañía proporciona el esquema del diseño, envía a ingenieros profesionales para dirigir el emplazamiento de la obra; el segundo con el material conveniente se fija en el soporte del hierro de ángulo y la cámara de combustión entera del cubo.

Composición del equipo

El instrumento entero se compone de la caja de la prueba cerrada, del sistema de medición del fotómetro, del disco del alcohol, del sistema de la combustión, del encendedor, de la caja de la prueba, del soporte de cable, del instrumento de medida de la temperatura y del software de la prueba de la densidad de humo. El circuito es desarrollado por el solo microordenador del microprocesador con el contenido de alta tecnología y el funcionamiento estable. Este instrumento es conveniente para todos los cables. Es ampliamente utilizado por las instalaciones de producción de la industria del alambre y del cable y de la investigación y de los centros de experimentos. La caja de la prueba es un cubo de la prueba con un volumen de 27m3.

Parámetros técnicos detallados

5. Los otros parámetros e introducción

a. La puerta principal se equipa de las ventanas y de las visiones opacas que pueden bloquear las actividades de la inspección.

la parte inferior de b.The de la caja cuadrada se equipa de un dispositivo automático de la ignición, y el top está instalado con el dispositivo de regulación de la presión interna de la caja.

fuente de c.Light: lámpara incandescente para 12V, longitud de onda ligera a partir del 400 a 750nm.

d.Acceptor: para la fotocélula del silicio, la transmitencia del 0% se pasa sin luz y la tarifa de la transmitencia es luz del 100% sin la obstrucción.

sistema de e.Combustion: integrado por la válvula de regulación de la presión, el filtro, el flujómetro de la válvula de regulación y la hornilla.

f.Burner: compuesto de un encendedor y de un disco del alcohol y colocado en el centro de la muestra.

6. Configuración principal
