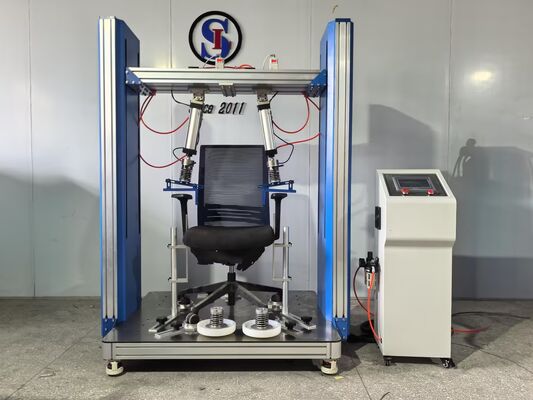

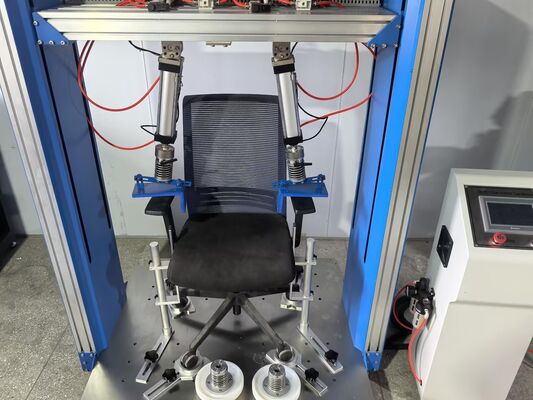

PLC BIFMA X5.1 Muestrador de brazos y piernas de silla Máquina de prueba estática Máquina de prueba de fatiga

• Tamaño de la base: 1,5 m (W) * 2 m (L) * 2 m (H)
• Puntos verticales: 2 unidades, 1,5 m de altura
• Barras transversales: 1 unidad, ajuste de altura accionado

• Sistema de polea neumática para operaciones de empuje/tirón
• Ajuste de altura: 500-1500 mm
• Distancia horizontal mínima: 30 mm (ajustable)
• Tiempo: 1 minuto para tirar / 1 minuto para empujar

• Utiliza el mismo sistema de polea colocado debajo del reposabrazos
• Distancia vertical mínima: 30 mm (ajustable)
• Tiempo: 1 minuto de fuerza vertical hacia abajo

• Sistema de polea de cable/correa para 50.000 ciclos
• Ajuste de altura: 500-780 mm
• Control de contador de 6 dígitos
• Velocidad: 10-30 ciclos/minuto

• Sistema de polea de cable/correa para 10.000 ciclos
• Posicionamiento flexible en la plataforma
• Contador de 6 dígitos
• Velocidad: 10-30 ciclos/minuto

• Tipo de cilindro: cilindro de doble acción
• Fuerza máxima: 2000 Newton
• Suministro de aire: 6 bares como mínimo

• Control de encendido/apagado
• Pantalla LCD para el medidor de carga, velocidad, ciclo y tiempo
• Detección de carga para evitar la sobrecarga
• Selector de fuerza para fuerzas de ensayo predeterminadas
• Regulador de aire con indicador de presión

• Función de parada de emergencia con retracción del cilindro neumático
• Apagado automático en caso de avería de la muestra de ensayo
• Protección contra daños mecánicos
• Parada de seguridad de interrupción de energía
• Apagado automático del ciclo de finalización

• ANSI/BIFMA X5.1-2011 11.4 Prueba de carga ligera en la esquina delantera
• ANSI/BIFMA X5.1-2011 18 Prueba de resistencia de las piernas - Aplicación frontal y lateral
• En el caso de las pruebas de resistencia de los reposapiés, las pruebas de resistencia de los reposapiés deben realizarse en el punto de ensayo.
• En el caso de los equipos de ensayo, el ensayo de resistencia de los brazos debe realizarse en el punto de ensayo de resistencia del brazo.

Preguntas frecuentes

1¿Para qué se utiliza este equipo?
Este probador evalúa los reposabrazos, piernas y reposapiés de las sillas para determinar la resistencia estática y la resistencia a la fatiga. Simula la carga del mundo real para garantizar que los productos de asientos cumplan con BIFMA X5.1 requisitos antes de que lleguen al mercado.

2¿Con qué normas cumple?
Se ajusta a la norma ANSI/BIFMA X5.1-2011, específicamente a los métodos de ensayo 11.4 (carga en la esquina delantera), 18 (resistencia de las piernas), 20 (durabilidad del reposabrazos) y 21 (durabilidad del brazo).

3¿Qué tipos de sillas se pueden probar?
La máquina se adapta a la mayoría de los asientos de oficina y comerciales con alturas de reposabrazos de 500 a 780 mm. El sistema de fijación ajustable permite varios diseños y tamaños del marco de la silla.

4¿Cómo funciona la aplicación de la fuerza?
Se utilizan dos sistemas: un sistema de polea neumática para ensayos de resistencia estática (fuerzas de empuje/tirón y verticales) y un sistema de cable/correa para ensayos de durabilidad dinámica de hasta 50.000 ciclos.

5¿Qué características de seguridad están incluidas?
Paralización de emergencia con retracción del cilindro, detección de sobrecarga, protección contra daños mecánicos, paralización de interrupción de alimentación y apagado automático en caso de avería de la muestra o finalización del ciclo.

6¿Cuáles son las necesidades de suministro de energía y aire?
La máquina requiere 1Φ, AC220V, 3A de alimentación y un mínimo de 6 bar de aire comprimido para el sistema neumático.
