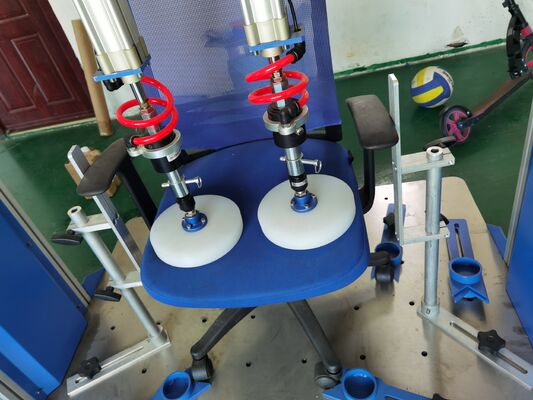

Máquina de prueba de apoyabrazos de silla BIFMA X5.1 con control PLC Altura de apoyabrazos de 650-780 mm y 18 meses de garantía

Esta máquina de prueba realiza pruebas estáticas horizontales y de durabilidad de reposabrazos, así como pruebas estáticas verticales y de durabilidad de reposabrazos basadas en las normas BIFMA X5.1 y BIFMA X5.4.

GB/T 10357.3-2013 4.6 y 4.9; ANSI/BIFMA X5.1-2017 10.4, 12, 13, 20; EN1728-2012; EN 581; ISO 7173-1989

• El controlador adopta software de prueba desarrollado de forma independiente por la empresa, que puede realizar el apagado automático al alcanzar el número de pruebas preestablecido.
• Con función de protección de apagado de emergencia, operación simple, operación confiable y estable.
• Con función de memoria de parada/encendido, función de protección contra cortocircuitos del equipo y otro diseño, para garantizar la seguridad de los usuarios.

Aplicaciones

• Fabricantes de muebles de oficina– Pruebas de control de calidad y desarrollo de productos para reposabrazos de sillas.

• Laboratorios de pruebas y certificación– Verificación de cumplimiento de terceros según BIFMA y otras normas.

• Instalaciones de investigación y desarrollo– Validación de diseño de productos y evaluación del rendimiento de materiales.

• Equipos de adquisición y aseguramiento de la calidad– Verificación de productos de proveedores e inspección de entrada.

• Instituciones educativas y de formación– Enseñanza y demostración de metodologías de prueba de muebles.

Preguntas Frecuentes

P1: ¿Para qué se utiliza este equipo?

Esta máquina prueba los reposabrazos de sillas de oficina para determinar su resistencia y durabilidad según las normas BIFMA X5.1. Realiza pruebas de carga estática vertical/horizontal y pruebas de durabilidad cíclica para verificar la fiabilidad del producto y el cumplimiento de la certificación.

P2: ¿Con qué normas cumple?

Cumple con ANSI/BIFMA X5.1-2017 (Cláusulas 10.4, 12, 13, 20), GB/T 10357.3-2013, EN 1728-2012, EN 581 y ISO 7173-1989.

P3: ¿Cómo funciona la máquina de prueba?

La máquina utiliza cilindros neumáticos controlados por una válvula proporcional servo para aplicar cargas precisas a los reposabrazos. La pantalla táctil PLC le permite configurar los parámetros de prueba, monitorear el progreso y detenerse automáticamente al alcanzar los recuentos de ciclos preestablecidos.

P4: ¿Qué alturas de reposabrazos se pueden probar?

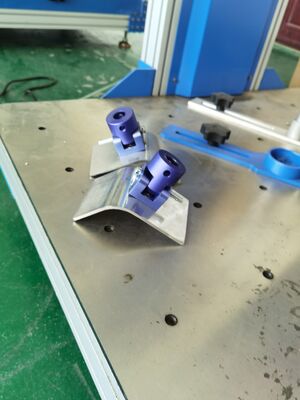

El accesorio ajustable admite alturas de reposabrazos de 550 mm a 950 mm, cubriendo la mayoría de las configuraciones estándar de sillas de oficina.

P5: ¿Cuántos ciclos de prueba puede ejecutar?

Puede configurar ciclos de prueba de 1 a 999.999. La máquina se apaga automáticamente cuando se alcanza el recuento preestablecido.

P6: ¿Qué suministro de energía y aire se requiere?

Requiere una fuente de alimentación de 1~ AC 220V y una fuente de aire de al menos 0.5 MPa.

Prueba de Carga Funcional/Prueba de Carga de Verificación: Se aplicará una fuerza de 334 N (75 lbf.) una vez a cada pata delantera individualmente durante un (1) minuto. Retire la fuerza.

Prueba de Carga de Verificación: Similar a la prueba de carga funcional, pero la fuerza es de 503 N (113 lbf).

Carga Funcional: Se aplicará una fuerza de 750 N (169 lbf.) durante un (1) minuto. Retire la fuerza.

Carga de Verificación: Se aplicará una fuerza de 1125 N (253 lbf.) durante un (1) minuto. Retire la fuerza.

Carga Funcional: Se aplicará una fuerza de 445 N (100 lbf.) durante un (1) minuto en la dirección hacia afuera. Retire la fuerza.

Carga de Verificación: Se aplicará una fuerza de 667 N (150 lbf.) durante un (1) minuto en la dirección hacia afuera. Retire la fuerza.

Procedimiento de Prueba: Aplique simultáneamente una fuerza de 400 N (90 lbf.) a cada reposabrazos inicialmente en un ángulo de 10 grados ± 1 grado, como se muestra en la Figura 20b. El dispositivo de carga del reposabrazos debe seguir al reposabrazos (permitiendo movimiento hacia adelante y atrás, de lado a lado y rotacional) a medida que se deflexiona o pivota. Si se utiliza un dispositivo de prueba similar al que se muestra en la Figura 20b, la distancia de aplicación de la carga debe ser inicialmente la longitud especificada en la figura. Otros métodos de aplicación de la carga son aceptables si las aplicaciones de fuerza y ángulo son equivalentes. La fuerza se aplicará y retirará durante 60.000 ciclos a una velocidad entre 10 y 30 ciclos por minuto.
