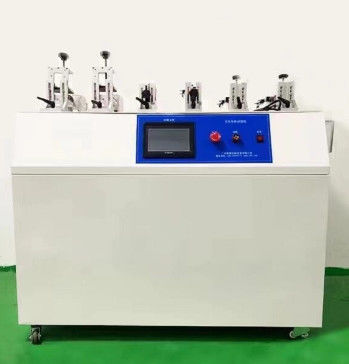

AC220V / 50Hz Máquina de prueba de juguetes de prueba de prueba de resistencia de seis estaciones

Este probador está diseñado de conformidad con las disposiciones correspondientes de GB2099.1, GB17465.1, GB15092.1, y se utiliza para probar el equipo de ensayo de vida útil de los productos de interruptores para uso doméstico y similares.

Y conectado a la caja de carga para probar la vida eléctrica de enchufes y enchufes y acopladores y interruptores de electrodomésticos.

Es necesario que los equipos para el control de calidad e inspección de calidad sean sometidos a ensayo por el departamento de inspección de calidad de los fabricantes de accesorios eléctricos y electrodomésticos.

La máquina de prueba de vida del interruptor y el enchufe de conexión adopta el cilindro para hacer el poder, conducir el conjunto de deslizamiento con el accesorio del enchufe para hacer el movimiento lineal recíproco,para completar la acción de encendido y apagadoSu frecuencia de acción y el tiempo de encendido/apagado están controlados por PLC (controlador programable) y pantalla táctil, que es fácil de operar y fiable de controlar.

1. Número de materiales de ensayo:

seis estaciones, incluidas una o dos estaciones de ensayo de interruptor rotativo, tres o cuatro estaciones de ensayo de interruptor balancín y cinco o seis estaciones de ensayo de interruptor de pulsador.

2Velocidad de ensayo:

interruptor de botón: ajustable 5 a 60 veces por minuto; interruptor giratorio ajustable 1 a 10 veces por minuto (Nota: una vez para el ciclo recíproco).

3. Número de pruebas:

Se puede configurar 1 ~ 999999 veces.

4Tiempo de encendido:

0 ~ 999,9 segundos (minutos) ajustables.

5Tiempo de desconexión:

0 ~ 999,9 segundos (minutos) ajustables;

6Velocidad de rotación:

5 ° ~ 360 ° / S se puede ajustar

7Ángulo de rotación:

5 ° ~ 7200 ° se puede ajustar

8. Número de engranajes:

Se pueden ajustar 1 ~ 10 marchas

9. Modo de rotación:

Rotación en el sentido de las agujas del reloj, posicionamiento preciso del motor paso a paso

10Fuente de alimentación:

AC220V / 50Hz. ¿Qué es eso?

11. Medio ambiente de uso:

temperatura 0 ~ 40 °C, humedad relativa ≤ 85%, sin sacudidas violentas, golpes, vibraciones y espacios de aire no corrosivo.

El sistema de control utiliza una pantalla táctil. Al seleccionar funciones y ajustar parámetros, simplemente presione el botón para esa opción de función con el dedo de acuerdo con las instrucciones en la pantalla,y no presione con fuerza para evitar dañar la película de pantalla.

Estación 1: entra en la interfaz de prueba de la estación 1.

Otras estaciones de trabajo son las mismas que una estación de trabajo

1. Número de ensayos:muestran el número real de veces que cada estación es probada, y la casilla roja es el número de ajustes.
2. Intervalo de tiempo del engranaje:el intervalo de tiempo de ajuste del engranaje 0-99.9S puede ajustarse.
3. Ángulo de ensayo:Se puede ajustar 5° ~ 360°
4. Configuración del engranaje:fijar el número de artes de muestreo
5. velocidad de ensayo:5° ~ 360° / S se puede ajustar
6. Estado de la operación:parpadeando durante el ensayo, no parpadeando al detenerse.
7. Opciones de identificación:Sí La alarma se produce cuando el producto produce un fallo de paso largo o de ruptura larga; No No detecta el bien o el mal de la muestra y se detiene cuando se alcanza el número de ensayos.
8. Comienza:iniciar cada interruptor cuando se presiona
9. - ¿ Qué?detener la prueba del interruptor de bits cuando se presione.
10. Está claro.limpiar el número de pruebas del interruptor de bits.
11. Desbloqueo de la alarma:Cuando se active la alarma, presione este botón para detenerla.
12. Confirmación del origen:después de ajustar manualmente el origen de la muestra, presione la confirmación de origen para iniciar, no para confirmar el origen no puede comenzar, para proteger el interruptor de la muestra.

1. Número de ensayos: se muestra el número real de ensayos en cada estación, la casilla roja es el número establecido.
2. Tiempo de encendido: establecer/mostrar el tiempo de encendido de cada estación durante el ensayo.
3. Configuración del curso: puede ajustarse el curso de la barra de tracción: 0-50MM
4. Tiempo de desconexión: establecer/mostrar el tiempo de desconexión de cada estación durante el ensayo.
5. Ajuste de la velocidad: 0-100MM/S puede ajustarse
6. Estado de funcionamiento: parpadeo en el ensayo, no parpadeo en la parada
7. Opciones de identificación: Sí Se produce una alarma cuando el producto produce un fallo de paso largo o de ruptura larga; No No detección de la buena o mala muestra, se detiene cuando se alcanza el número de ensayos
8. Inicio: iniciar cada interruptor cuando se presiona
9. Detener: detener la prueba del interruptor de bits cuando se presiona.
10. Limpiar los datos de prueba del interruptor de bits.
11. Poner en marcha la alarma: presione este botón para poner en marcha la alarma cuando se produzca.

Instalación de la muestra: primero instalar el interruptor giratorio para que gire a la posición inicial, luego sujetar el interruptor giratorio en el accesorio derecho,y luego sujetar la cabeza giratoria en el volante con una empuñadura especial (ver imagen a continuación)

Montar el interruptor de mecedor / teclado firmemente en el aparato y ajustar la posición hacia arriba, hacia abajo, izquierda y derecha

1. Se instalará la muestra y se ajustará la posición, apuntándola a mano para que el interruptor de ensayo pueda encenderse y apagarse normalmente.
2. Configurar todos los parámetros de ensayo según los requisitos de ensayo.
3. Prueba sin detectar el bien o el mal de la muestra, no seleccione ninguna identificación, deténgase después de alcanzar el número de veces establecido.
4. Determinar el valor positivo o negativo de la muestra durante el ensayo, colocar la muestra en el terminal de carga y optar por la identificación.
5. Presione la tecla "Start", la prueba comienza, presione la tecla "Stop", la prueba se detiene. Cuando la prueba alcanza un número predeterminado de veces, la prueba se detiene automáticamente, presione "cero" para cero los datos de prueba.
6. Después de la prueba, apague la energía.

• El instrumento debe limpiarse con frecuencia.
• Durante el trabajo, evitar el bloqueo artificial del movimiento de las piezas móviles.
• El proyectil debería estar a tierra.
