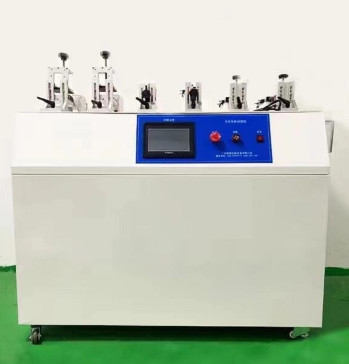

Prueba de resistencia de alta calidad con 6 estaciones con precio más bajo

I. Resumen del probador de resistencia del interruptor

Este probador está diseñado de conformidad con las disposiciones correspondientes de GB2099.1, GB17465.1, GB15092.1, y se utiliza para probar el equipo de ensayo de vida útil de los productos de interruptores para uso doméstico y similares.

Y conectado a la caja de carga para probar la vida eléctrica de enchufes y enchufes y acopladores y interruptores de electrodomésticos.

Es necesario que los equipos para el control de calidad e inspección de calidad sean sometidos a ensayo por el departamento de inspección de calidad de los fabricantes de accesorios eléctricos y electrodomésticos.

II. Construcción

La máquina de prueba de vida del interruptor y el enchufe de conexión adopta el cilindro para hacer el poder, conducir el conjunto de deslizamiento con el accesorio del enchufe para hacer el movimiento lineal recíproco,para completar la acción de encendido y apagadoSu frecuencia de acción y el tiempo de encendido/apagado están controlados por PLC (controlador programable) y pantalla táctil, que es fácil de operar y fiable de controlar.

III. Principales parámetros técnicos

1El número de materiales de ensayo: seis estaciones, incluidas una o dos estaciones de ensayo de interruptor rotativo, tres o cuatro estaciones de ensayo de interruptor de balanceo y cinco o seis estaciones de ensayo de interruptor de pulsador.

2. Velocidad de ensayo: interruptor de botón: ajustable 5 a 60 veces por minuto; interruptor giratorio ajustable 1 a 10 veces por minuto (nota: una vez para el ciclo recíproco).

3. El número de ensayos: 1 ~ 999999 veces se puede establecer.

4. Tiempo de encendido: 0 ~ 999,9 segundos (minutos) ajustable.

5. Tiempo de desconexión: 0 ~ 999.9 segundos (minutos) ajustable;

6. Velocidad de rotación: 5 ° ~ 360 ° / S se puede ajustar

7. Ángulo de rotación: 5 ° ~ 7200 ° se puede ajustar

8. El número de marchas: 1 ~ 10 marchas se pueden ajustar

9Modo de rotación: rotación en sentido horario, posicionamiento preciso del motor paso a paso

10Fuente de alimentación: AC220V / 50Hz.

11.Ambiente de uso: temperatura 0 ~ 40 °C, humedad relativa ≤ 85%, no hay agitación violenta, choque, vibración y lugares de aire no corrosivo.

IV. Interfaz de prueba

El sistema de control utiliza una pantalla táctil. Al seleccionar funciones y ajustar parámetros, simplemente presione el botón para esa opción de función con el dedo de acuerdo con las instrucciones en la pantalla,y no presione con fuerza para evitar dañar la película de pantalla.

Estación 1: entra en la interfaz de prueba de la estación 1.

Otras estaciones de trabajo son las mismas que una estación de trabajo

1.Abrir la pantalla

Imagen 1.

2.Ensayo del interruptor giratorio (Estación 1 o 2.)

                                                              Imagen 2

(1) Número de ensayos: se muestra el número real de ensayos realizados en cada estación, y la casilla roja es el número de ajustes.

(2) Intervalo de tiempo de marcha: el intervalo de tiempo de puesta de marcha 0-99.9S se puede ajustar.

(3) Ángulo de ensayo: 5° ~ 360° puede ajustarse

(4) Configuración del engranaje: fijar el número de engranajes de muestra

(5) Velocidad de ensayo: 5° ~ 360° / S puede ajustarse

(6) Estado de funcionamiento: parpadeo en el ensayo, no parpadeo en la parada.

(7) Opciones de identificación: Sí La alarma se produce cuando el producto produce un fallo de paso largo o ruptura larga.No No detecta el valor positivo o negativo de la muestra y se detiene cuando se alcanza el número de ensayos.

(8). Inicio: arranque cada interruptor cuando se presiona

(9) Detener: detener el ensayo del interruptor de bits al presionarlo.

(10) Despeje: despeje el número de ensayos del interruptor de bits.

(11) Aplicación de la alarma: cuando se produzca la alarma, presione este botón para detenerla.

(12) Confirmación del origen: después de ajustar manualmente el origen de la muestra, presione la confirmación del origen para iniciar, no para confirmar el origen no puede comenzar, para proteger el interruptor de la muestra.

3.Prueba del interruptor de balanceo y del interruptor del botón de presión (estación 3-6)

Imagen 3

(1) Número de ensayos: se muestra el número real de ensayos en cada estación, la casilla roja es el número establecido.

(2) Tiempo de encendido: establecer/mostrar el tiempo de encendido de cada estación durante el ensayo.

(3) Configuración de la carrera: puede ajustarse la carrera de la barra de tracción: 0-50MM

(4) Tiempo de desconexión: establecer/mostrar el tiempo de desconexión de cada estación durante el ensayo.

(5) Ajuste de la velocidad: 0-100MM/S puede ajustarse

(6) Estado de funcionamiento: parpadeo en el ensayo, no parpadeo en la parada

(7) Opciones de identificación: Sí Se produce una alarma cuando el producto produce un fallo de paso largo o de ruptura larga; No No detección del bien o del mal de la muestra, se detiene cuando se alcanza el número de ensayos

(8) Inicio: iniciar cada interruptor cuando se presiona

(9) Detener: detener el ensayo del interruptor de bits cuando se presiona.

(10) Despejar: borrar los datos de ensayo del interruptor de bits.

(11) Desbloqueo de alarma: presione este botón para desbloquear la alarma cuando ocurra.

V. Método de funcionamiento

1- Instalación del interruptor giratorio.

Instalación de la muestra: primero instalar el interruptor giratorio para que gire a la posición inicial, luego sujetar el interruptor giratorio en el accesorio derecho,y luego sujetar la cabeza giratoria en el volante con una empuñadura especial (ver imagen a continuación)

2- Instalación del interruptor balancín/clave.

Montar el interruptor de mecedor / teclado firmemente en el aparato y ajustar la posición hacia arriba, hacia abajo, izquierda y derecha

3.Método de ensayo

(1) Instalar la muestra y ajustar la posición, apuntarla a mano para que el interruptor de ensayo pueda encenderse y apagarse normalmente.

(2) Configurar todos los parámetros de ensayo de acuerdo con los requisitos de ensayo.

(3) Prueba sin detectar el bien o el mal de la muestra, no seleccione ninguna identificación, deténgase después de alcanzar el número de veces establecido.

(4) Detectar el bien o el mal de la muestra durante el ensayo, colocar la muestra en el terminal de carga y optar por tener identificación.

(5) Presione la tecla "Start", el ensayo comienza, presione la tecla "Stop", el ensayo se detiene. Cuando el ensayo alcanza un número predeterminado de veces, el ensayo se detiene automáticamente, presione "cero" para cero los datos de ensayo.

(6) Después del ensayo, apague la energía.

Conexión de encendido y carga

VI. Advertencias

1El instrumento debe limpiarse con frecuencia.

2. Durante el trabajo, evitar bloquear artificialmente el movimiento de las piezas móviles.

El proyectil debería estar a tierra.
