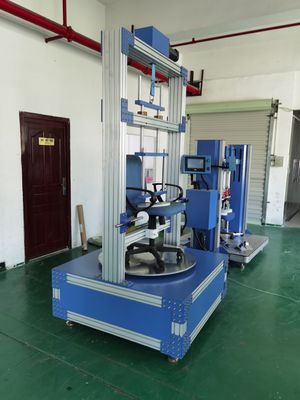

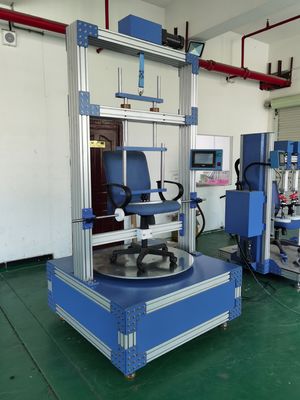

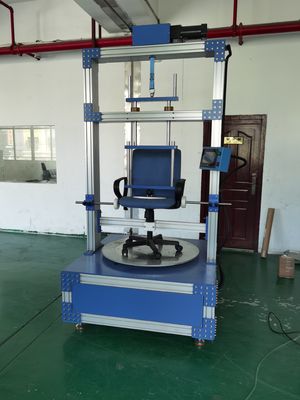

Máquina de ensayo de sillas de prueba de durabilidad giratoria BIFMA 5.1 para muebles de oficina

El probador de durabilidad de giro se utiliza para mobiliario de asiento, con plataforma de carga y accesorios para la fijación de la silla, según DIN 4551, EN 1335, NEN 1812 y BIFMA 5.1.

Se utiliza para sillas de oficina, taburetes, resortes de gas, las unidades probadas se someten al procedimiento de prueba completo prescrito por las normas o a pruebas individuales seleccionadas.

Los ejes de prueba tienen sus propios controladores montados en las inmediaciones, que se operan desde un panel táctil y se controlan mediante PLC.

Aplicación

• Fabricantes de sillas de oficina– Pruebas de garantía de calidad y desarrollo de productos

• Laboratorios de pruebas de mobiliario– Certificación de terceros y pruebas de cumplimiento

• Departamentos de compras y calidad– Calificación de proveedores e inspección de entrada

• Productores de asientos ergonómicos– Validación de la durabilidad del mecanismo de giro

• Fabricantes de taburetes y resortes de gas– Evaluación de la durabilidad de los componentes

• Instituciones de investigación– Análisis comparativo de productos y estudios de materiales

Aplicable a: Todo tipo de sillas con asiento giratorio.

Especificaciones

Normas
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2

Consistente en

1 marco de prueba

1 equipo de prueba de giro, accionado eléctricamente

1 actuador controlado por carga, diámetro de pistón 80 mm, carrera de pistón 500 mm, 2500 N

1 plataforma de carga, diámetro 200 mm según DIN EN 1335 con conexión de sujeción cardán

1 rango de elementos de fijación estándar

1 célula de carga 5kN - 1 juego de topes, abrazaderas

Preguntas frecuentes

P1: ¿Para qué se utiliza este equipo?
Esta máquina prueba la durabilidad de los mecanismos de giro de las sillas simulando años de rotación repetida bajo carga. Ayuda a los fabricantes a verificar la calidad del producto y cumplir con los requisitos de certificación internacionales antes de su lanzamiento al mercado.

P2: ¿Cómo funciona la máquina?
El probador coloca una carga ponderada en el asiento y gira la silla o la plataforma a una velocidad controlada (5-15 rotaciones por minuto) durante hasta 120.000 ciclos. Los controles PLC y de panel táctil permiten una fácil configuración y monitorización.

P3: ¿Con qué normas cumple?
Soporta BIFMA X5.1, BIFMA X5.4, EN 1335, DIN 4551, NEN 1812, BS 5459 y EN 581-2. La referencia principal de la prueba es BIFMA X5.1-2002, Prueba No. 9, con el procedimiento basado en BIFMA X5.1-2017.d) El dispositivo de ciclado se ajustará para rotar el menor de los siguientes: el rango de rotación disponible o 360 grados ± 10 grados. Si el rango de rotación disponible es inferior a 360 grados, la rotación de la máquina de prueba se ajustará de manera que el mecanismo de giro toque pero no sobrepase los topes. La rotación puede ser bidireccional o unidireccional.

Se pueden probar todo tipo de sillas con asiento giratorio, incluidas sillas de oficina, taburetes y asientos equipados con resortes de gas, utilizando los elementos de fijación y la plataforma de carga incluidos.
P5: ¿Cuáles son los parámetros clave de la prueba?d) El dispositivo de ciclado se ajustará para rotar el menor de los siguientes: el rango de rotación disponible o 360 grados ± 10 grados. Si el rango de rotación disponible es inferior a 360 grados, la rotación de la máquina de prueba se ajustará de manera que el mecanismo de giro toque pero no sobrepase los topes. La rotación puede ser bidireccional o unidireccional.

P6: ¿Qué viene con la máquina?
El paquete incluye un marco de prueba, un equipo de prueba de giro accionado eléctricamente, un actuador neumático (diámetro de 80 mm / carrera de 500 mm / 2.500 N), una plataforma de carga de 200 mm con conexión cardán, elementos de fijación, una célula de carga de 5 kN y topes/abrazaderas.d) El dispositivo de ciclado se ajustará para rotar el menor de los siguientes: el rango de rotación disponible o 360 grados ± 10 grados. Si el rango de rotación disponible es inferior a 360 grados, la rotación de la máquina de prueba se ajustará de manera que el mecanismo de giro toque pero no sobrepase los topes. La rotación puede ser bidireccional o unidireccional.

Monofásica CA 220V 50Hz 5A
Documento de referencia: BIFMA X5.1-2017 Prueba de Girod) El dispositivo de ciclado se ajustará para rotar el menor de los siguientes: el rango de rotación disponible o 360 grados ± 10 grados. Si el rango de rotación disponible es inferior a 360 grados, la rotación de la máquina de prueba se ajustará de manera que el mecanismo de giro toque pero no sobrepase los topes. La rotación puede ser bidireccional o unidireccional.

b) Si el asiento es ajustable, configúrelo en la posición máxima del asiento. Configure todas las demás características ajustables en la condición de uso normal.
c) Se colocará una carga de 122 kg (270 lb) en el asiento de manera que el centro de gravedad de la carga esté de 51 a 64 mm (2 a 2.5 pulgadas) por delante de la línea central del eje de rotación, como se muestra en la Imagen 1.d) El dispositivo de ciclado se ajustará para rotar el menor de los siguientes: el rango de rotación disponible o 360 grados ± 10 grados. Si el rango de rotación disponible es inferior a 360 grados, la rotación de la máquina de prueba se ajustará de manera que el mecanismo de giro toque pero no sobrepase los topes. La rotación puede ser bidireccional o unidireccional.

e) Para sillas que giran 360 grados, un ciclo es una rotación completa. Para sillas que giran menos de 360 grados, un ciclo es rotar de un tope al otro.

f) El asiento o la plataforma girará durante 60.000 ciclos a una velocidad entre 5 y 15 rotaciones por minuto.

g) Si la altura del asiento es ajustable, configúrela en su posición más baja.

h) Para todas las sillas, continúe la prueba durante 60.000 ciclos adicionales hasta un total de 120.000 ciclos.

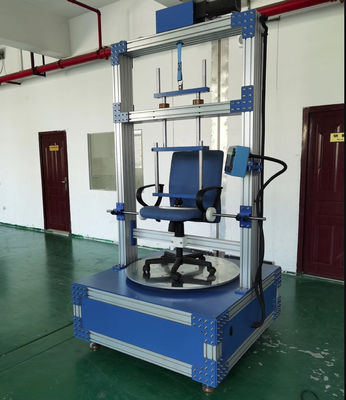

Imagen de prueba:
