Máquina de ensayo de sillas de prueba de durabilidad giratoria BIFMA 5.1 para muebles de oficina

El probador de durabilidad giratorio se utiliza para muebles de asientos, con almohadilla de carga y accesorios para la fijación de la silla, de acuerdo con DIN 4551, EN 1335, NEN 1812 y BIFMA 5.1.

Se utiliza para sillas de oficina, taburetes, resortes de gas, las unidades probadas se someten a todo el procedimiento de ensayo prescrito por las normas o a ensayos individuales seleccionados.

Cada uno de los ejes de ensayo tiene sus propios controladores montados en las inmediaciones, que se manejan desde un panel táctil y son controlados por un PLC.

Aplicación
Este ensayo se aplica a todos los tipos de sillas con asiento giratorio.
Objetivo del ensayo: Esta máquina está diseñada para evaluar la capacidad de una silla para soportar las tensiones y el desgaste causados por giros repetidos.

Especificaciones

Las normas
El uso de la tecnología de la información en el ámbito de la seguridad de la información es un requisito básico para la aplicación de la norma DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2

Compuesto por:

1 marco de ensayo

1 equipo de ensayo giratorio, accionado eléctricamente

1 accionador con carga controlada, diámetro del pistón 80 mm, carrera del pistón 500 mm, 2500 N

1 almohadilla de carga de 200 mm de diámetro conforme a la norma DIN EN 1335 con conexión de sujeción cardánica

1 gama de elementos de fijación estándar

1 celda de carga 5kN - 1 conjunto de paradas y abrazaderas

Documento de referencia: Prueba giratoria BIFMA X5.1-2017

a) La silla se sujetará a una plataforma, la cual no podrá girar.

b) Si el asiento es ajustable, ponerlo en la posición máxima del asiento.

c) Se colocará sobre el asiento una carga de 122 kg (270 lb) de modo que el centro de gravedad de la carga esté situado de 51 a 64 mm (2 a 2,5 pulgadas) delante de la línea central del eje de rotación, como se muestra en la figura 1.

d) El dispositivo de rotación se ajustará para que gire el menor de los siguientes valores: el rango de rotación disponible o 360 ° ± 10 °. Si el rango de rotación disponible es inferior a 360 °,la rotación de la máquina de ensayo se ajustará de modo que el mecanismo giratorio toque, pero no anule, las paradasLa rotación puede ser bidireccional o unidireccional.

e) Para las sillas que giran 360 grados, un ciclo es una rotación completa. Para las sillas que giran menos de 360 grados, un ciclo es girar de una parada a la otra.

f) El asiento o plataforma deberá girar durante 60.000 ciclos a una velocidad de entre 5 y 15 rotaciones por minuto.

g) Si la altura del asiento es ajustable, ponerla en su posición más baja.

h) Para todas las sillas, continuar el ensayo durante 60.000 ciclos adicionales hasta un total de 120.000 ciclos.

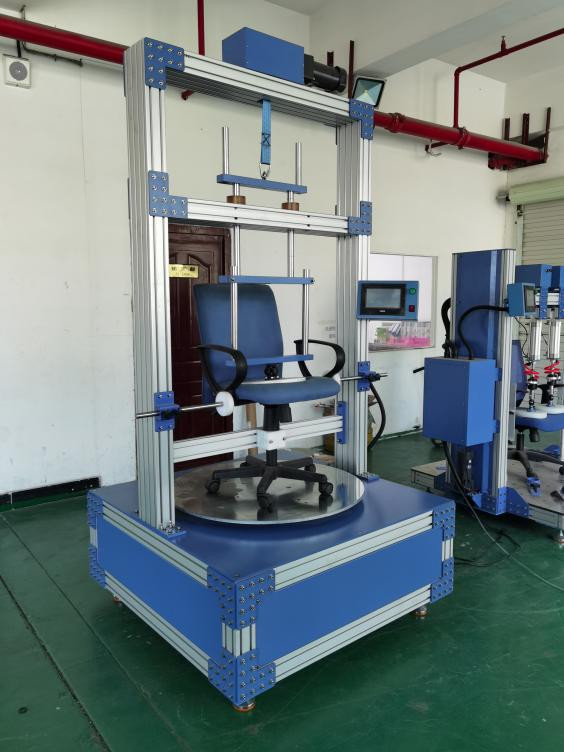

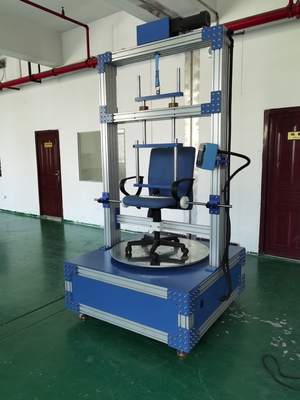

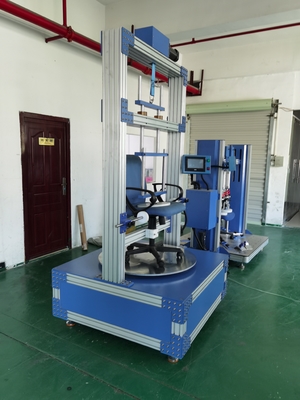

Imagen de prueba:
