Descripción del producto

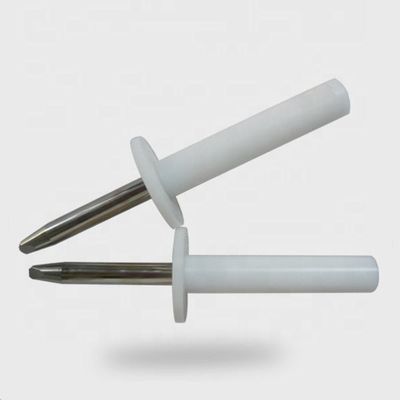

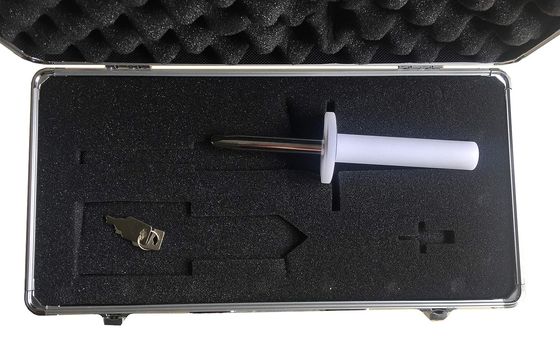

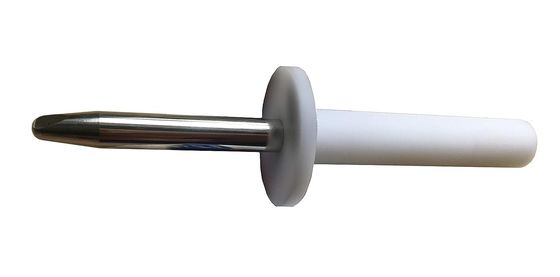

El dedo de ensayo rígido es una sonda de ensayo de precisión fabricada de acuerdo con la figura 7 (figura 7) de la norma IEC 61032 (sonda de ensayo 11) y se utiliza para simular un dedo humano.También es utilizado por las normas de la IEC 60335., IRAM 4220-1 y en la mayoría de las normas relacionadas con la verificación de la accesibilidad a las piezas activas.

Aplicación

1La parte de la articulación de la sonda de dedo de prueba estándar no puede tocar las partes activas o estar cerca de las partes peligrosas, y la placa de deflector de 50 mm a 20 mm no puede entrar.

2En el ensayo de prevención de descargas eléctricas, se necesitan cables, dispositivos de alimentación e iluminación.

3Ambas juntas deberán permitir el movimiento en el mismo plano y en la misma dirección a través de un ángulo de 90° con una tolerancia de 0° a +10°.

Parámetros técnicos

NOTA 1:El uso de la solución de pin y ranura es sólo una de las aproximaciones posibles para limitar el ángulo de flexión a 90°.Las dimensiones y tolerancias de estos detalles no se indican en el dibujo.El diseño debe garantizar un ángulo de flexión de 90° con una tolerancia de 0° a + 10°.

NOTA 2: Las dimensiones entre paréntesis son únicamente de carácter informativo.

NOTA 3: El dedo de ensayo se toma de la IEC 60950-1, figura 2A. Este dedo de ensayo se basa en la IEC 6103216), figura 2, sonda de ensayo B. En algunos casos, las tolerancias son diferentes.
