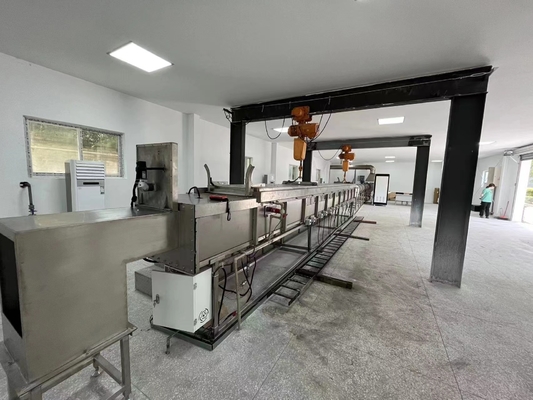

Cámara del horno de túnel de ASTM E84 Steiner para la quema superficial de los materiales de construcción

Cámara del horno de túnel de ASTM E84 Steiner para las características ardientes superficiales de los materiales de construcción

Diseño referido a los estándares abajo

ASTM E84: Método de prueba estándar para las características ardientes superficiales de los materiales de construcción.

Oferta del diseño de la cámara del horno de túnel de Steiner

2,1 resumen

Esta solución técnica para la cámara del horno de túnel de Steiner se basa en la integración de la instrumentación y de la electricidad, y utiliza el sistema del control multifuncional avanzado de OMRON para combinar secuencia de la ignición, seguridad de la combustión, control de la temperatura que entrelaza, automática eléctrico, el ajuste manual, la alarma de la supervisión, y de adquisición de datos/la comunicación en una. El sistema de control de la temperatura y de presión del horno utiliza el sistema de control integrado por regulador de OMRON + el software de Advantech + del Visual Basic para el control automático y la supervisión en línea. La estación superior de la operación de Advantech del ordenador actúa y supervisa los parámetros de proceso necesarios del horno. Tiene almacenamiento, la inspección e impresión de datos. , Y otras funciones. Al mismo tiempo, según los requisitos de los estándares UL910/NFPA262, un cuarto de prueba dedicado de la combustión se puede poner para la prueba de la combustión, este sitio de prueba de la combustión aísla con eficacia el horno de túnel horizontal de Steiner, instala el extremo de medición de la densidad de humo en un cuarto oscuro, evita interferencia de la luz externa; Queme la zona de pruebas, adopte el método de diseño independiente, según el requisito estándar, debe proporcionar la circulación de aire libre. Por lo tanto, durante la prueba entera, mantenga el cuarto bajo presión de aire controlada de PA 0-12 (volumen del agua de 0-0.05 pulgadas) más alto que la presión de aire circundante., la temperatura se mantiene en el ° 18,3 del ° C-26.7 C (65 ° del ° F-80 F) y una humedad relativa de 45-60%.

2.1.1 condiciones del diseño

tipo del horno del : Horno de túnel horizontal de Steiner

dimensiones principales del horno del : Tamaño 7620m m * 451m m * 305m m del horno

número del  de cubiertas del horno: Horno de túnel horizontal de Steiner: 1 cubierta del horno

temperatura del funcionamiento del horno del : ℃ hasta 600 (temperatura del humo)

combustible del : Metano con una pureza de por lo menos el 95%

el  aprovisiona de combustible poder calorífico: 3500btu/libra

presión de carburante del : 0.4-0.5MPa

modelo de la hornilla del : hornilla doble en forma de "U" de 3/4 pulgada

el  agota la temperatura del tubo de tubo: <250>

método de prueba del  del objeto probado: Levantamiento componente horizontal del techo del horno-horno

Condiciones 15KVA, 380V/220V, 3 fases del diseño. Notas: El voltaje puede ser modificado para requisitos particulares.

2.1.2 parámetros estructurales

1. estructura del horno del : ladrillo refractario + placa de acero inoxidable SUS304
2. estructura del suelo de horno del : ladrillo refractario 229m m x 114.5m m x 64m m
3. tipo del  y cantidad de hornilla: 1 hornilla doble en forma de "U" de 3/4 pulgadas.
4. el  fuma método del extractor: extractor mecánico del humo + aire frío que se mezcla en la pared trasera
5. Método de la abertura de la puerta del horno: Levantamiento componente horizontal del techo del horno-alzamiento y traducción (el cliente construyó)
6. Diagrama del horno

2.1.4 propósito:

La cámara del horno de túnel de Steiner se utiliza para la prueba de ASTM E84 de los materiales de construcción.

2.1.5 principios de diseño

Adopte los principios de tecnología avanzada, de confiabilidad, de seguridad, y de racionalidad económica

2,2 estructura del horno

2.2.1 horno Shell

La estructura de acero del horno se compone del tubo cuadrado/del extremo rectangular del tubo, del montante lateral y de la placa de acero del cuerpo del horno. Después de ser soldada con autógena con de alta resistencia, forma un conjunto sólido, que se puede utilizar sin la deformación durante mucho tiempo.

Placa de acero del cuerpo del horno: SUS304, δ=3mm

Marco del horno: Q235-A, tubo cuadrado/tubo rectangular

Barras transversales del horno: Q235-A, tubo rectangular del tubo cuadrado

Ventana: Vidrio de cuarzo y combinación de cristal moderada de la capa doble, δ=3mm, 70mm±6mm×280mm±38m m

El obturador proporciona un alto 74~78mmopening del nivel del piso de la cámara. El obturador puede ser ajustado.

La hornilla es en 1372 ±10mm localizado de la entrada de aire. el puerto de la velocidad de aire es 381±5m m de la entrada de aire.

ubicaciones de termopares

1. Un termopar de 18 AWG está situado en 7000±10m m del puerto de la hornilla (expuesto en el aire);
2. Un termopar de 18 AWG está situado en 3960±10m m del puerto de la hornilla (integrado debajo del piso);

Un termopar de 18 AWG está situado en 7090±10m m del puerto de la hornilla (integrado debajo del piso).

Las repisas se fabrican del acero de Q235-A, con el dispositivo refrigerado por agua.

2.2.2 materiales de la resistencia del horno

La albañilería del horno de la prueba es ladrillos refractarios consistidos en, al mismo tiempo, para proporcionar la turbulencia del aire requerida durante el proceso de la combustión, obtenido colocando seis ladrillos refractarios a prueba de calor gruesos anchos 229m m largos de x 114.5m m x 64m m (de largo línea vertical de la pared y de la línea paralela larga de 114.5m m). Según la línea central medida de la hornilla a la línea central del ladrillo refractario, ladrillos refractarios cerca de la ventana (sin la obstrucción de las ventanas) 1.98m±152m m, 3.96m±152m m y 5.79±152m m, la distancia de otro lado es 1.37m±152m m, 2.90m±152m m y 4.88m±152m m.

La resistencia más alta de la temperatura: 1427℃ (2600℉)

Densidad a granel: 0.77±0.046g/cm3

Conductividad termal en la temperatura media:

260℃ (500℉) los 0.23W/m·℃

538℃ (1000℉) 0,27 W/m·℃

815℃ (1500℉) 0,32 W/m·℃

1093℃ (1500℉) 0,37 W/m·℃

2.2.3 puerta del horno y mecanismo acuciante

Puerta del horno de la operación sobre el cuerpo del horno, como dispositivo de aislamiento para el cuerpo del horno. Integrado por el metal y los aisladores inorgánicos, aisladores integrados por los aisladores inorgánicos, material de aislador inorgánico grueso del ± 6m m de 51m m

La puerta horizontal del horno es soldada con autógena por el acero de la sección, utilizar método de elevación vertical del uno mismo-peso al acuerdo, para observar la condición del horno, las ventanas panorámicas instaladas a ambos lados de la pared de horno, para conseguir un sello eficaz, un sello de agua eficaz actúa como sello entre la puerta del horno y el cuerpo del horno, usando el agua del grifo como la fuente de la agua en circulación puede no sólo proporcionar un sello para la inspección de la calidad del cuerpo del horno y de la puerta del horno, pero también llevarse el calor durante la prueba de la combustión y proteger eficazmente el cuerpo del horno.

El laboratorio debe proporcionar la grúa para levantar la tapa.

Temperatura del uso de Max. Effective hasta 1050℃;

Densidad: 335±5kg/m3;

Conductividad termal: ℃ de 0.085W/mK@400

Dimensión 7620±50mm*451±5mm*305±5m m
