Prueba de resistencia de fuego del horno de la vertical del EN 1365 de las BS para las paredes no portadoras de la parte

Horno de la vertical del EN 1365 de las BS para la prueba de resistencia de fuego para la no-carga que lleva las paredes de la parte 1

I. alcance del uso:

1,1 aplicable a la prueba de resistencia de fuego de puertas y de montajes del obturador instalados en las aberturas de elementos de separación verticales; por ejemplo puertas con bisagras, puertas del pivote, puertas deslizantes horizontales, puertas deslizantes verticales, (puertas deslizantes incluyendo del vínculo y puertas seccionales), puertas rodantes, el otro desplazamiento, puertas plegables, puertas de aleta, los paneles que se pueden mover en la pared, el etc., así como la prueba de resistencia de fuego de puertas constructivas con las puertas sin las puertas y los obturadores.

II. estándares

2,1 conformidad con EN estándar 1364-1 de las BS: 2015: “Prueba de resistencia de fuego para la no-carga que lleva la parte 1: Paredes

III. características principales del funcionamiento del horno vertical:

3,1 un horno se puede utilizar para los propósitos múltiples y puede ser compatible con estándares múltiples.

3,2 adopte la tarjeta de alta precisión de la adquisición para recoger datos de diversos aspectos tales como temperatura, presión y flujo de cada camino, y analícela, proceso y control por el microordenador para producir la reproducción en tiempo real de la información real a la hora de la combustión, y derive directamente los resultados por análisis y la determinación del microordenador; la máquina entera adopta todos los dispositivos de alta calidad para asegurarse que el sistema está de la operación y de avanzado de alta calidad, de alta velocidad.

3,3 adopte la tarjeta de la adquisición + el módulo del multi-circuito + el PLC + el ordenador de alta precisión, y ejecute el modo del control automático del PID, con estabilidad, repetibilidad y reproductibilidad excelentes.

3,4 adoptando el interfaz y LabView de la operación de WINDOWS XP, un software de desarrollo especial para el equipo global de la precisión, el estilo del interfaz es fresco, hermoso y simple. Durante la prueba, los resultados de la medida se exhiben en tiempo real y la curva perfecta se dibuja dinámicamente, y los datos se pueden ahorrar, leer e imprimir permanentemente. Con alta inteligencia, características dirigidas de la operación del menú, fáciles e intuitivas, de modo que los resultados de la prueba sean más exactos.

3,5 la vida de diseño del horno es más de 15 años, y el horno se construye con tecnología del americano GOVMARK (Gomak). estructura de la Cinco-capa, cuando el ℃ interno 1300 de la temperatura de la capa, la temperatura externa de la capa es temperatura ambiente; vida de servicio larga, el material de aislamiento de la capa interna (piezas que llevan) es fácil de substituir.

3,6 los sistemas de protección múltiples de la seguridad incluyendo el aire tubo la protección termal, protección del lanzamiento de la presión, protección de la salida, detección de escape del gas, línea de gas protección de la seguridad, protección de la seguridad de la hornilla y otras instalaciones de la seguridad para aumentar el factor de seguridad en todos los aspectos.

3,7 el aire caliente de alta temperatura extraído del horno es refrigerado por agua y refrigerado, y el agua utiliza la agua en circulación, que mejora el ahorro de energía.

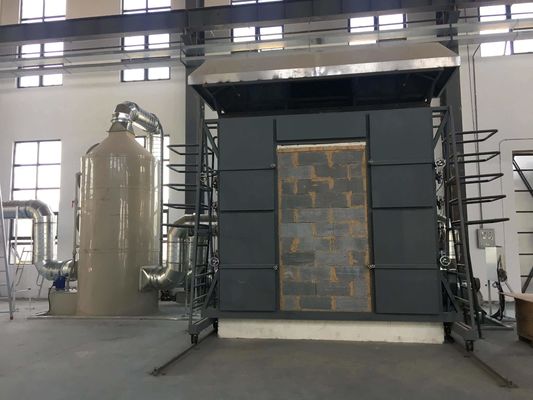

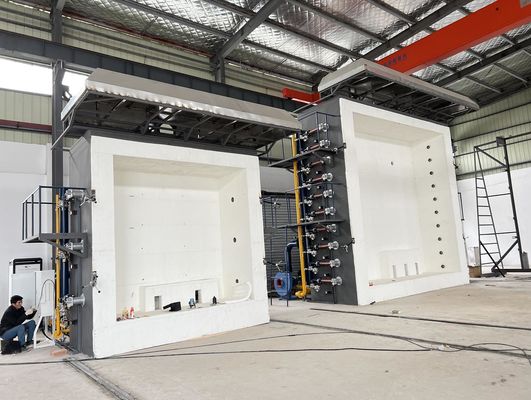

IV. diseño que dirige estructural del horno vertical del horno

4,1 construcción del horno: El horno se diseña para durar por más de 15 años, y el horno se construye usando tecnología de GOVMARK (Gomak) de los E.E.U.U. la estructura de la Cinco-capa, cuando la capa interna es 1300°C, la temperatura de la capa externa es temperatura ambiente; vida de servicio larga, el material de aislamiento (piezas que llevan) de la capa interna es fácil de substituir. La estructura de la cinco-capa, del exterior al interior, es como sigue: la primera capa es un marco de acero; la segunda capa se construye con los ladrillos rojos como periferia; la tercera capa es amianto de alta temperatura refractario; la cuarta capa es ladrillos refractarios; la quinta capa contiene algodón de alta temperatura del material refractario del circonio, con una temperatura refractaria de 1600°C.

4,2 materiales resistentes des alta temperatura.

4.2.1 ladrillos refractarios: la temperatura para el ℃ más alto 1750 de la resistencia de la temperatura, ℃ 1600, densidad a granel de la resistencia de la temperatura alta del tiempo largo 1.0g/cm3, fuerza compresiva del uso de la temperatura ambiente más alta que 3.2MPa, ℃ 1400 refired la línea cambio de 0,5%, conductividad termal mejor los de 0.4W/m - K.

carpeta refractaria industrial 4.2.2 para enlazar: temperatura 1400℃ del uso.

algodón resistente de alta temperatura de 4.2.3 hornos: usando algodón de alta temperatura refractario circonio-que contiene, grueso de 50m m, una temperatura refractaria del tiempo largo 1600 del ℃, materiales de aislamiento especiales del horno industrial.

4,3 material para el marco: la selección según “la selección de acero del manual” (edición de tercero), del capítulo 11 del diseño del horno industrial - las piezas estructurales para el horno, sección 3 -, el pilar del horno, el pilar lateral, el haz del pie del arco, la viga transversal de la fuerza y la barra de lazo, el etc. elige Q235-A de acero, pared externa del horno que la placa de acero elige el acero de Q215-A. Material de acero del horno: no menos que Q235; placa de acero del horno: ≥ 3m m del grueso. material horizontal del cuerpo del horno usando el marco de acero, reemplazable.

tamaño de 4,4 hornos: 3000m m (W)*3000mm (H)*1500mm (d).

tratamiento anticorrosión de la estructura de acero y del tubo de 4,5 hornos: usando tres capas de la capa, de toda la capa anticorrosión resistente da alta temperatura, la capa externa de negro y de gris.

fundación del horno de 4,5 pruebas, espacio del uso.

4.5.1 fundación del horno de la prueba: la fundación se requiere ser fuerte y llana, y la presión que lleva de tierra es 750kg/m2.

4.5.2 la altura de piso requerida está sobre 5,5 metros, y el área total del uso de la zona de pruebas, de la sala de control, del cuarto del gas, de la pieza de la purificación y de la muestra haciendo la parte está sobre 150 metros cuadrados.

4.5.3 requisitos ambientales: bien - ventilado y fácil actuar. No hay materiales inflamables y explosivos alrededor. Se recomienda para guardar lejos de áreas urbanas y residenciales y de la planta de la estructura de acero.
