Probador de Front Fork Frequent Vibration Durability del marco de la bici de los probadores de la bicicleta del probador del impacto de la combinación de la bifurcación del marco de la bicicleta

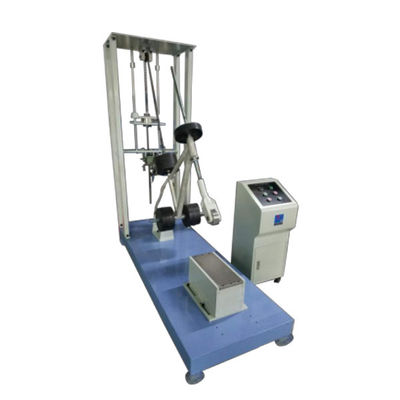

Probador multifuncional SL-BT87 del impacto de la bicicleta

Uso del probador multifuncional del impacto de la bicicleta

Esta máquina se utiliza para simular el impacto en el marco y la bifurcación cuando la rueda delantera sale de la tierra, cuando se golpea o cuando se sujeta a la vibración.

Principios de la prueba

Todos los tipos de bastidores de acuerdo con ISO 4210-6.4.2, GB3565 y GB17761.

Método de prueba

1. Seleccione el árbol apropiado para fijar el rodillo ligero con un peso inferior o igual 1Kg a la bifurcación delantera y a la bifurcación posterior del bastidor al banco de pruebas. 2. ajuste la posición delantera y trasera del taladro de acero para localizar el centro del rodillo directamente sobre él cuando se cae. 3. arreglo los pesos estándar a las diversas posiciones del bastidor según el estándar.

4. Gire el interruptor del descenso para activar el solenoide del descenso y para atar el rodillo ligero al solenoide. 5. ajuste la rueda de mano sobre el taladro de acero de modo que el centro del rodillo se mueva a la posición del descenso (la altura del descenso es indicada por una escala). 6. la prensa el botón del descenso y el conjunto del bastidor hace un movimiento libre de la caída para afectar, terminando la primera prueba (la prueba se repite 2 veces).

7. Después de que se termine la prueba, el control si hay grietas y deformación de la asamblea, y juzga si está calificado según el estándar.

Distribución del peso y altura de aterrizaje en el tubo de la silla de montar, el tubo delantero y el eje del centro

Parámetros técnicos

Diagramas y imágenes del equipo
