Lugar de origen: | Porcelana |
Nombre de la marca: | SKYLINE |
Certificación: | CE , Calibration Certificate |
Número de modelo: | SL-SF601A |
Cantidad de orden mínima: | 1 unidad |
---|---|
Precio: | negotiated |
Detalles de empaquetado: | estuche de madera contrachapada |
Condiciones de pago: | LC, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 10 unidad / mes |
Tensión de alimentación: | CA 220V±10% | Condiciones de trabajo: | 15℃∽40℃ HR |
---|---|---|---|
Salida de alto voltaje de CA: | 400V ∽ 2200V±2% cada 100V 50VA | Salida de alto voltaje de CC: | 200V ∽ 600V ±2% cada 50V |
Horno de inducción a temperatura controlada Máxima potencia: | 500W | Rango de control de temperatura: | <100℃ |
Error de control de temperatura: | ±0.5℃ | Resolución de medición de temperatura: | 0.1℃ |
Tiempo de control de temperatura: | Temperatura ambiente a 90 ℃ Menos de 20 min | Rango de medicion: | Pérdida dieléctrica tgδ: Sin límite C x Capacitancia: 15PF-300PF Resistividad Rx: 10M-20T |
Dimensión: | 450 (largo) × 310 (ancho) × 360 (alto) | Peso: | 18 kg |
Resolución: | △ tgδ Pérdida dieléctrica: 0,001 % △ Capacitancia Cx: 0,01 pF △ Resistividad Rx: 0,01 | Precisión: | △ Pérdida dieléctrica tgδ:±(lectura*0.5%+0.020%) △ Capacitancia Cx:±(lectura*0.5%+0.5PF) △ Resistivi |
Alta luz: | equipo de laboratorio del análisis del aceite,Equipos de análisis de aceite |

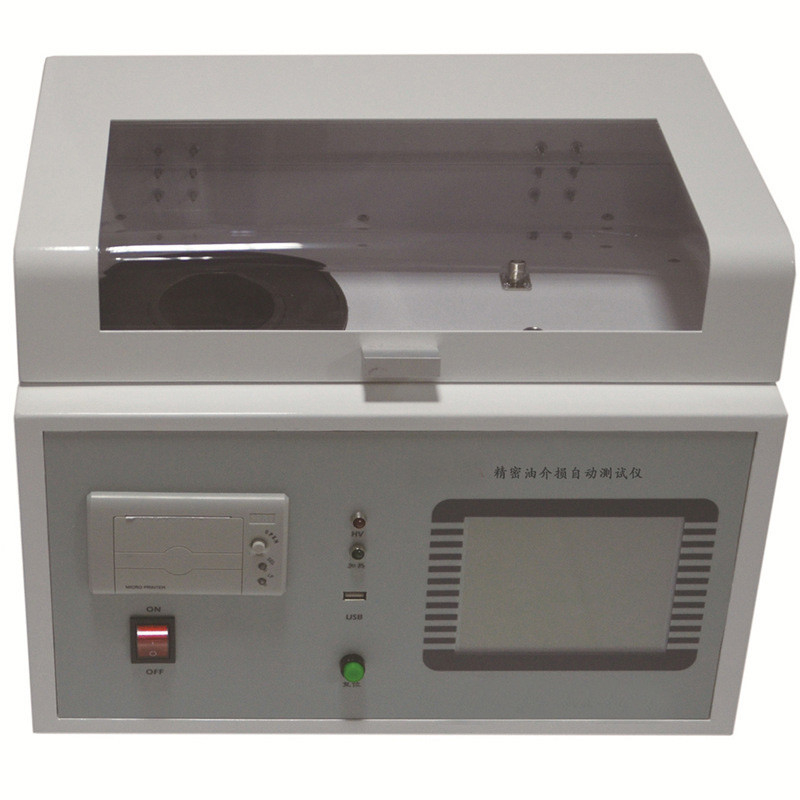

IntroducciónProbador de resistividad y pérdida dieléctrica de aceite aislante
El probador de conductividad de pérdida dieléctrica de aceite aislante se utiliza para el ángulo de pérdida dieléctrica de aceite aislante y otros medios aislantes líquidos y la prueba de resistividad de volumen de la estructura integrada de instrumentos de alta precisión.Cumple totalmente con el estándar nacional GB/T 5654-2007 y el estándar de potencia DL/T421.
Estándar de potencia DL/T421;la integración interna de la copa de aceite de pérdida dieléctrica, controlador de temperatura, sensor de temperatura, puente de prueba de pérdida dieléctrica, fuente de alimentación de prueba de CA, condensador estándar, probador de alta resistencia, etc.
fuente de alimentación de prueba, condensador estándar, medidor de alta resistencia, fuente de alto voltaje de CC y otros componentes principales.La parte de calentamiento adopta el método de calentamiento por inducción de alta frecuencia más avanzado.
La parte de calentamiento adopta el método de calentamiento por inducción de alta frecuencia más avanzado, que tiene las ventajas de no contacto entre la copa de aceite y el cuerpo de calentamiento, calentamiento uniforme, velocidad rápida y control conveniente.
Conveniente y otras ventajas.La fuente de alimentación de prueba de CA adopta el método de conversión AC-DC-AC, evitando efectivamente la fluctuación del voltaje y la frecuencia de la red eléctrica en el dieléctrico
Incluso si el generador está generando electricidad, el instrumento también puede funcionar correctamente.El condensador estándar interno es SF6
Condensador de tres polos lleno de gas, la pérdida dieléctrica y la capacitancia del condensador no se ven afectadas por la temperatura y la humedad ambientales, lo que garantiza la consistencia del instrumento en la precisión después de un largo período de uso.
Esto asegura que la precisión del instrumento se mantenga constante después de un largo período de uso.
El instrumento está equipado con una pantalla grande (320 × 240) con pantalla táctil y la tecnología digital interna, todas las mediciones automáticas inteligentes y múltiples modos de medición.
(320 × 240) pantalla táctil, menú chino completo, cada paso tiene un indicador chino, los resultados de la prueba se pueden imprimir.
El operador no necesita formación profesional para poder utilizarlo hábilmente.
(1) La copa de aceite adopta la estructura de tres electrodos conforme a la norma nacional GB/T5654-20077/IEC 60247, con un espacio entre polos de 2 mm, que puede eliminar la influencia de la capacitancia parásita y la fuga de diarrea en la pérdida dieléctrica resultados de la prueba.
(2) El instrumento adopta calentamiento por inducción de frecuencia media y algoritmo de control de temperatura PID.El método de calentamiento tiene las ventajas de no contacto entre la copa de aceite y el cuerpo de calentamiento, calentamiento uniforme, velocidad rápida y control conveniente, de modo que la temperatura se controla estrictamente dentro del rango de error de temperatura preestablecido.
(3) El condensador estándar interno es un condensador de tres electrodos lleno de gas SF6, la pérdida dieléctrica y la capacidad del condensador no se ven afectadas por la temperatura y la humedad ambientales, por lo que la precisión del instrumento aún está garantizada después de un largo tiempo de uso.
(4) La fuente de alimentación de prueba de CA adopta el método de conversión AC-DC-AC, evitando efectivamente la influencia del voltaje de la red pública y la fluctuación de frecuencia en la precisión de la prueba dieléctrica, incluso si el generador genera electricidad, el instrumento también puede funcionar correctamente.
(5) Función de protección perfecta.Cuando hay sobretensión, sobrecorriente, cortocircuito de alto voltaje, el instrumento puede cortar rápidamente el alto voltaje y emitir un mensaje de advertencia.Cuando el sensor de temperatura falla o no está conectado, se emite un mensaje de advertencia.
Hay un relé limitador de temperatura en el horno de calentamiento por inducción de frecuencia media.Cuando la temperatura supera los 120 grados, el relé se libera y la calefacción se detiene.
(6) Fácil configuración de los parámetros de prueba.Rango de ajuste de temperatura 0~120 ℃, rango de ajuste de voltaje de CA
500 ~ 2200 V, rango de ajuste de voltaje de CC de 300 ~ 500 V.
(7) El uso de pantalla LCD de pantalla grande, con luz de fondo, pantalla clara.Interfaz amigable hombre-máquina, solo siga las indicaciones del menú chino, ingrese los comandos, el instrumento puede realizar la prueba automáticamente.Y almacene e imprima automáticamente los resultados de las pruebas.
(8) El reloj en tiempo real, la fecha y la hora de la prueba se pueden guardar, mostrar e imprimir con los resultados de la prueba.
(9) Función de calibración de copa de electrodo vacía.Mida la capacidad eléctrica y el factor de pérdida dieléctrica de la copa de electrodos vacía para juzgar las condiciones de limpieza y montaje de la copa de electrodos vacía.Los datos de calibración se guardan automáticamente para facilitar el cálculo preciso de la capacitancia relativa y la resistividad de CC.
Fuente de alimentación | CA 220V±10% |
Condiciones de trabajo | 15℃∽40℃ HR<80% |
Salida de alto voltaje de CA | 400V ∽ 2200V±2% cada 100V 50VA |
Salida de alto voltaje de CC | 200V ∽ 600V ±2% cada 50V |
Horno de inducción a temperatura controlada Máxima potencia | 500W |
Rango de control de temperatura | <100℃ |
Error de control de temperatura | ±0.5℃ |
Resolución de medición de temperatura | 0.1℃ |
Tiempo de control de temperatura | Temperatura ambiente a 90 ℃ Menos de 20 min |
Rango de medicion | pérdida dieléctrica tgδ: sin límite C x Capacitancia:15PF-300PF Resistividad Rx:10M-20T |
Resolución | △ tgδ Pérdida dieléctrica:0.001% △ Capacitancia Cx:0.01pF △ Resistividad Rx:0.01 |
Precisión | △ Pérdida dieléctrica tgδ:±(lectura*0.5%+0.020%) |
Permitividad relativa εr | calculado automáticamente según Cx, la precisión es la misma que Cx |
Resistividad volumétrica ρ | calculado automáticamente según Rx, con la misma precisión que Rx |
Dimensión | 450 (largo) × 310 (ancho) × 360 (alto) |
Peso | 18Kg |

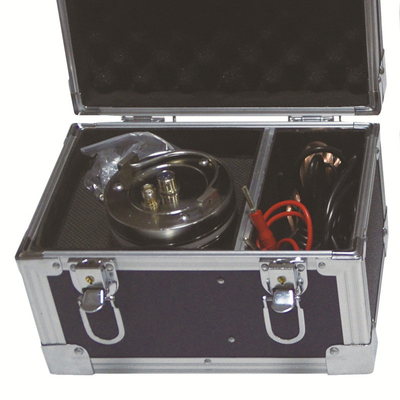

(1) Distancia entre alta y baja presión 2 mm
(2) Capacidad eléctrica de la taza vacía 60±2PF
(3) La frecuencia industrial máxima de voltaje de prueba 2000V
(4) Pérdida dieléctrica de vaso vacío tgδ<1×10-4
(5) Capacidad de líquido de aproximadamente 40 ml.
(6) Material del electrodo acero inoxidable
(7) Volumen 70 mm (D) × 120 mm (H)
