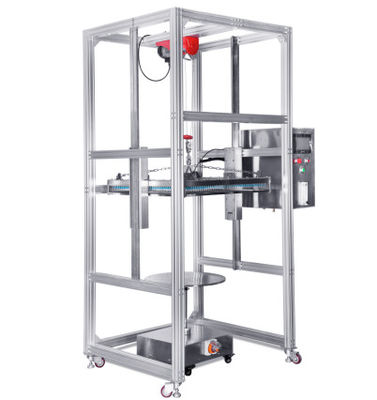

Probador de goteo vertical para equipos de prueba IPX1, X2

Descripción

Este equipo se utiliza principalmente para probar las propiedades físicas y otras propiedades relacionadas de productos electrónicos y eléctricos, lámparas, gabinetes, componentes eléctricos, automóviles, motocicletas y sus partes bajo condiciones climáticas de goteo simulado.Después de la prueba, se juzga que el desempeño del producto cumple con los requisitos mediante verificación, a fin de facilitar el diseño, la mejora, la verificación y la inspección de entrega del producto.

Estándar

IEC60529:1989 +A1:1999 +A2:2013 ,GB4208-2017-14.2.1,14.2.2 Artículo, GB7000.1- 9.2.3Requisito del artículo.

CcaracteristiciCs

1. Es aplicable a la prueba de resistencia al agua de IPX1 e IPX2.

2. Estructura de columna, funcionamiento estable del equipo;El marco principal se puede empaquetar como un todo, lo que es conveniente para el transporte y ahorra tiempo de instalación en el sitio.
3. El marco del equipo está hecho de aleación de aluminio de alta calidad, y el plato giratorio de muestra está hecho de una placa de acero inoxidable SUS304 # para garantizar que no se oxide después de un uso prolongado.

4. Placa de lluvia: diseño al vacío, hecho de acero inoxidable resistente a la oxidación, duradero.

5. Elevación de la placa de gotas de lluvia: se utiliza un polipasto eléctrico de alta calidad para controlar la placa de gotas de lluvia, que se puede levantar suavemente.

6. La posición de contacto de la boquilla tiene un diseño cónico de latón, que puede reemplazar rápidamente la aguja;Se instala una cubierta protectora de malla de acero inoxidable debajo de la aguja para evitar que la cabeza del operador de prueba toque accidentalmente la aguja de prueba.

7. Caudal por goteo: el caudalímetro está equipado con una válvula reguladora, que se puede ajustar de forma manual y precisa.

8. El panel de goteo de lluvia se puede subir y bajar automáticamente, y la boquilla se detendrá automáticamente cuando esté a 200 mm del punto más alto del objeto probado (detectado por el interruptor fotoeléctrico).

9. Tiene la función de secado por aire comprimido.Una vez completada la prueba, se puede eliminar el exceso de agua en la caja de goteo para evitar bloquear el orificio debido al estancamiento y la formación de incrustaciones durante mucho tiempo.

10. La etapa de muestra utiliza un motor paso a paso, y la velocidad de rotación y el ángulo estándar se pueden configurar con precisión en la pantalla táctil.El estándar IPX1 requiere una velocidad de 1r/min;Puede completar automáticamente los requisitos de prueba de ángulo IPX2: lluvia de goteo de cuatro posiciones durante 2,5 minutos respectivamente.

11. El tocadiscos está equipado con una toma de corriente de muestra (AC220,10A).El tiempo de encendido y apagado de la muestra de energía se puede controlar a través del programa: apagado (0-999 min) - encendido (0-999 min) - apagado (0-999 min), que es aplicable al encendido y apagado de la muestra durante la prueba.

12. Los componentes de control central son pantalla táctil de 7 pulgadas + PLC Panasonic;Los componentes eléctricos son marcas importadas como LS y Omron;El proceso de cableado deberá cumplir con los requisitos de las normas nacionales, el diseño del tablero eléctrico deberá ser razonable, el cableado deberá ser firme y las marcas deberán ser claras.

13. La base del equipo está equipada con 4 ruedas con freno de banda móvil para facilitar el movimiento y la fijación.
