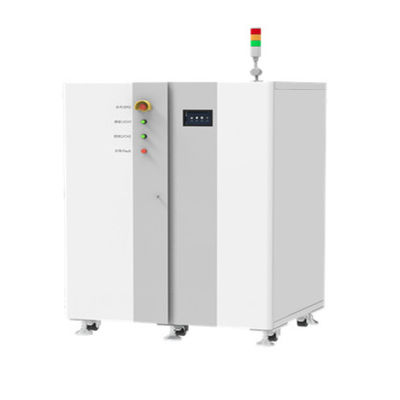

Sistema de prueba de batería 600V300A para pruebas de carga y descarga

Introducción al sistema

Sistema de prueba de batería

Introducción del producto :

Prueba de simulación de batería de potencia, prueba de velocidad;

Pruebas de ciclo de vida;

Potencia, capacidad, detección de energía;

Coincidencia virtual de paquetes de baterías de potencia: ajuste de la curva de carga-descarga, detección y evaluación de la consistencia de la batería;

Detección de capacidad de carga y descarga de alta velocidad;

Batería de energía, detección de módulo de serie de batería de almacenamiento de energía: voltaje de monómero, monitoreo de temperatura de monómero (equipo de alto voltaje).

Características (algunas funciones deben personalizarse):

Una plataforma de detección de carga y descarga de alto rendimiento especialmente desarrollada para módulos de batería de alta densidad de potencia (paquetes).

Diseño de aislamiento de frecuencia de potencia, combinado con deriva de baja temperatura, alto rendimiento multicanal de 24 bits

Chip de conversión de analógico a digital ADC, la precisión de estado estable es mayor que el equipo tradicional.

El sistema tiene alta densidad de potencia, integración multicanal y funciones de recuperación de energía.

Operación HMI, calibración automática inteligente de una tecla.

Una variedad de adaptabilidad BMS, soporte de carga y descarga del mismo/diferente puerto, soporte de esquema de relé/MOSBMS;Admite expansión de comunicación independiente CAN y RS485;Admite la función de configuración DBC.

El control remoto de la computadora host se realiza a través de Ethernet, que puede realizar la conexión paralela de canales, soportar pulsos y simulación de condiciones de trabajo.

Diseño de interfaz de interacción humano-computadora, las funciones del sistema son simples y fáciles de operar;admitir una serie de configuraciones personalizadas;equipado con servicio de recordatorio automático de calibración regular.

①Descripción del sistema

El sistema de detección Module & PACK es un dispositivo de carga y descarga de alta precisión especialmente desarrollado para pruebas de paquetes de baterías de alta potencia.Tiene las características de alta velocidad de respuesta dinámica, alta precisión estable, configuración flexible de múltiples canales, etc. Admite pruebas de pulso, pruebas de ciclo de vida, prueba de simulación de situación industrial.El sistema tiene funciones de recuperación de energía y entrada multicanal, que pueden ahorrar mucho consumo de energía durante el proceso de carga y descarga;Adopta una topología de conversión de CC bidireccional de alta frecuencia, combinada con un chip de conversión AD de 24 bits multicanal de alto rendimiento, la resolución de muestreo es más alta que el equipo tradicional de rango único.

②Práctica con números

③Arquitectura del sistema

Todo el sistema adopta un diseño de arquitectura de tres capas (capa del sistema de energía, capa de monitoreo centralizado, capa de interacción remota), y cada capa es independiente entre sí y realiza sus propias funciones para garantizar el funcionamiento confiable del sistema.

④Diseño del sistema

1. Verificación de simulación estricta

Construya y mejore el modelo de simulación MTALAB;

Garantizar el diseño óptimo de cada índice de parámetros.

2. Algoritmo de control de amortiguación adaptable original

Suprime eficazmente el pico de resonancia generado por el filtro LCL para garantizar la estabilidad del sistema de circuito cerrado.

⑤Estructura del sistema

1. Módulo AC-DC trifásico

Diseño trifásico de línea cero:Adoptando un diseño trifásico avanzado de línea cero, a través de un circuito PFC de puente trifásico maduro y confiable, el voltaje del bus es estable y satisface las necesidades de respuesta rápida;

Alta potencia y bajos armónicos:factor de potencia bidireccional> 0.99, armónico de baja corriente <5%, adecuado para varias redes eléctricas duras, y el inversor está conectado a la red de manera confiable;

diseño de aislamiento de frecuencia:a través del transformador de aislamiento de frecuencia de potencia, aislamiento bidireccional, flujo de energía bidireccional, estable y confiable;

Fuerte compatibilidad:excelente compatibilidad electromagnética, el módulo es más confiable y eficiente.

2. Módulo CC-CC bidireccional

Adopte el circuito BUCK-BOOST:adopte un circuito BUCK-BOOST eficiente y confiable para lograr una respuesta rápida de carga y descarga;

Diseño de filtro LCL de alto rendimiento:combinado con circuito de filtro LCL de alto rendimiento, ondulación baja, alta precisión, control independiente de cada canal, soporte para conexión paralela de canal/módulo;

Cumple con diferentes requisitos de prueba:La topología admite una transformación flexible y se puede ampliar para que sea compatible con diferentes puertos de carga y descarga, descarga de presión negativa cero y satisfacer diversas necesidades de prueba de batería.

Lista de piezas de equipo

Gestión y análisis de datos

Requisitos de configuración del sistema de PC

Diagrama de implementación de la red del sistema

El sistema de composición química de detección de batería BTS se basa en la red de oficina original y la plataforma de trabajo del equipo informático.Es muy fácil de implementar, la operación es simple y el usuario puede iniciar sesión en el sistema de forma remota a través de Internet para realizar varias operaciones en el equipo;utilizando conexión de red y base de datos SQL, control centralizado de múltiples gabinetes de equipos conectados y administración centralizada, análisis y estadísticas de todos los datos.La figura 4 es un diagrama de despliegue de red de un dispositivo de detección de batería BTS.

Requisitos del entorno operativo del equipo

Especificaciones técnicas
