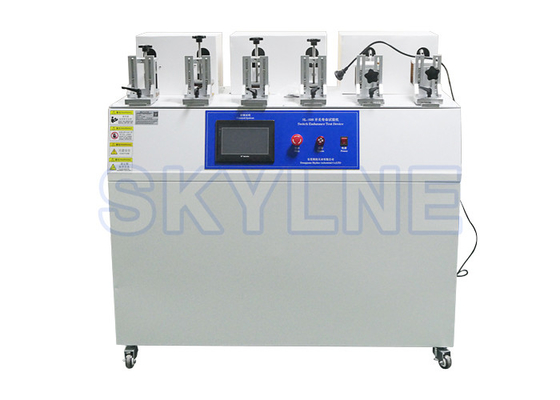

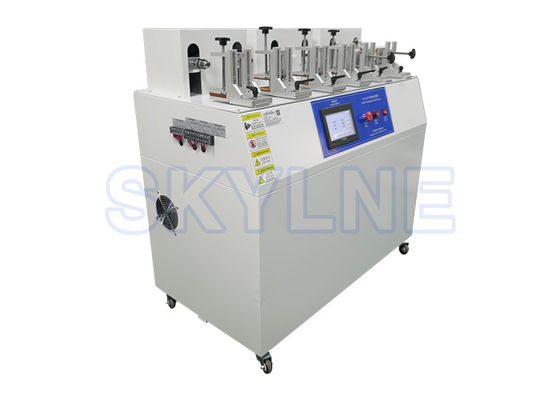

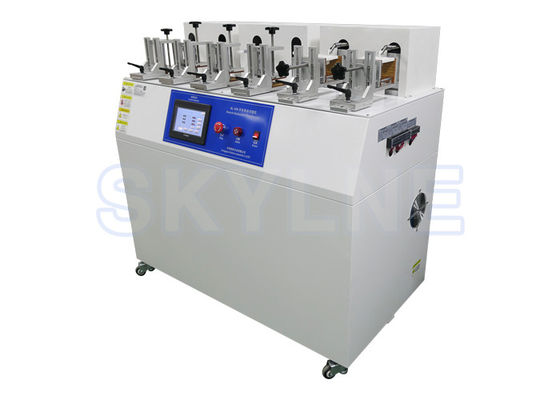

Probador de resistencia de interruptor de 6 estaciones de alta calidad a un precio más bajo

I. Descripción general de Switch Endurance Tester

Este probador está diseñado de acuerdo con las disposiciones correspondientes de GB2099.1, GB17465.1, GB15092.1, y se utiliza para probar el equipo de prueba de vida útil de los productos interruptores para usos domésticos y similares.

Y conectado a la caja de carga para probar la vida eléctrica de enchufes y enchufes y acopladores e interruptores de electrodomésticos.

Es necesario probar el equipo para el control de calidad y la inspección de calidad por parte del departamento de inspección de calidad de los fabricantes de accesorios eléctricos y electrodomésticos.

II.Construcción

La máquina de prueba de vida útil del enchufe y el interruptor adopta el cilindro para generar energía, accionar el conjunto deslizante con el dispositivo de enchufe para hacer un movimiento lineal alternativo, a fin de completar la acción de encendido y apagado.Su frecuencia de acción y tiempo de encendido/apagado son controlados por PLC (controlador programable) y pantalla táctil, que es fácil de operar y confiable de controlar.

terceroPrincipales parámetros técnicos

1. El número de materiales de prueba: seis estaciones, incluida la prueba del interruptor giratorio de una o dos estaciones, la prueba del interruptor basculante de tres o cuatro estaciones y la prueba del interruptor de botón pulsador de cinco o seis estaciones.

2. Velocidad de prueba: interruptor de botón: 5~60 veces/minuto ajustable;interruptor giratorio 1~10 veces/minuto ajustable (Nota: una vez para el ciclo recíproco).

3. Se puede configurar el número de pruebas: 1 ~ 999999 veces.

4. Tiempo de encendido: 0 ~ 999,9 segundos (minutos) ajustable.

5. Tiempo de desconexión: 0 ~ 999,9 segundos (minutos) ajustable;

6. Velocidad de rotación: se puede configurar 5 ° ~ 360 ° / S

7. Ángulo de rotación: se puede configurar 5 ° ~ 7200 °

8. El número de engranajes: se pueden configurar 1 ~ 10 engranajes

9. Modo de rotación: rotación en el sentido de las agujas del reloj, posicionamiento preciso del motor paso a paso

10. Fuente de alimentación: AC220V / 50Hz.

11. Ambiente de uso: temperatura 0 ~ 40 ℃, humedad relativa ≤ 85 %, sin sacudidas violentas, golpes, vibraciones y lugares de aire no corrosivos.

IV.Interfaz de prueba

El sistema de control utiliza una pantalla táctil.Al seleccionar funciones y configurar parámetros, simplemente presione el botón para esa opción de función con el dedo de acuerdo con las instrucciones en la pantalla, y no presione con fuerza para evitar dañar la película de la pantalla.

Estación 1: Ingrese a la interfaz de prueba de la estación 1.

Otras estaciones de trabajo son las mismas que una estación de trabajo

1.Pantalla abierta

Foto 1.

2. Prueba de interruptor giratorio (Estación 1 o Estación 2).

                                                             Imagen 2

(1) .Número de pruebas: muestra el número real de veces que se prueba cada estación, y el cuadro rojo es el número de configuraciones.

(2) .Intervalo de tiempo del engranaje: se puede configurar el intervalo de tiempo de configuración del engranaje 0-99.9S.

(3) .Ángulo de prueba: se puede configurar 5° ~ 360°

(4) .Configuración de engranajes: establezca el número de engranajes de muestra

(5) .Velocidad de prueba: se puede configurar 5 ° ~ 360 ° / S

(6) .Estado de funcionamiento: intermitente durante la prueba, no intermitente cuando se detiene.

(7) .Opciones de identificación: Sí La alarma se produce cuando el producto produce un fallo de paso largo o rotura larga;No No detecta lo bueno o lo malo de la muestra y se detiene cuando se alcanza el número de pruebas.

(8) .Start: inicia cada interruptor cuando se presiona

(9) .Detener: detiene la prueba del interruptor de bits cuando se presiona.

(10) .Borrar: borra el número de pruebas del bit switch.

(11) .Liberación de alarma: cuando se produzca la alarma, presione este botón para detener la alarma.

(12) .Confirmación de origen: después de ajustar manualmente el origen de la muestra, presione la confirmación de origen para comenzar, no para confirmar que el origen no puede comenzar, para proteger el interruptor de muestra.

3.Prueba de interruptor basculante y pulsador (estación 3-6)

Imagen 3

(1) Número de pruebas: muestra el número real de pruebas en cada estación, el cuadro rojo es el número establecido.

(2) Hora de encendido: configura/muestra la hora de encendido de cada estación durante la prueba.

(3) Configuración de carrera: configure la carrera de la barra de tiro: se puede configurar 0-50MM

(4) Tiempo de desconexión: configura/muestra el tiempo de desconexión de cada estación durante la prueba.

(5) Configuración de velocidad: se puede configurar 0-100 MM/S

(6) Estado de funcionamiento: intermitente al probar, no intermitente al detenerse

(7) Opciones de identificación: Sí La alarma se produce cuando el producto produce un fallo de paso largo o rotura larga;No No hay detección de lo bueno o lo malo de la muestra, se detiene cuando se alcanza el número de pruebas

(8) Inicio: inicia cada interruptor cuando se presiona

(9) Detener: detiene la prueba del interruptor de bit cuando se presiona.

(10) Borrar: Borrar los datos de prueba del interruptor de bits.

(11) Liberación de alarma: presione este botón para liberar la alarma cuando ocurra.

V. Método de operación

1. Instalación de interruptor giratorio.

Instalación de la muestra: primero instale el interruptor giratorio para girar a la posición inicial, luego sujete el interruptor giratorio en el accesorio derecho y luego sujete la cabeza giratoria en el mandril con una empuñadura especial (vea la imagen a continuación)

2. Instalación del interruptor basculante/llave.

Monte el interruptor basculante/llave firmemente en el accesorio y ajuste la posición hacia arriba, abajo, izquierda y derecha

3.Método de prueba

(1) Instale la muestra y ajuste la posición, apúntela con la mano para que el interruptor bajo prueba pueda encenderse y apagarse normalmente.

(2) Configure todos los parámetros de prueba de acuerdo con los requisitos de prueba.

(3) Prueba sin detectar lo bueno o lo malo de la muestra, seleccione sin identificación, deténgase después de alcanzar el número de veces establecido.

(4) Detecte lo bueno o lo malo de la muestra durante la prueba, coloque la muestra en el terminal de carga y elija tener una identificación.

(5) Presione la tecla "Inicio", la prueba comienza, presione la tecla "Parar", la prueba se detiene.Cuando la prueba alcanza un número predeterminado de veces, la prueba se detiene automáticamente, presione "cero" para poner a cero los datos de la prueba.

(6) Después de la prueba, apague la alimentación.

Cableado de interruptores y cargas

VI.Precauciones

1. El instrumento debe limpiarse con frecuencia.

2. Durante el trabajo, evite bloquear artificialmente el movimiento de las piezas móviles.

El caparazón debe estar conectado a tierra.
