módulo de batería de 100V 50A y equipo de la prueba de laboratorio del sistema de inspección del PAQUETE

100V, módulo de batería 50A y sistema de inspección del PAQUETE

Descripción de producto del equipo de la prueba de laboratorio:

1. prueba de la simulación de la batería del poder, prueba del multiplicador.

2. prueba de la vida de ciclo.

3, prueba del poder, de la capacidad y de la energía.

4, el agrupar virtual de las baterías del poder: ajuste de curvas de la carga y de descarga, prueba de la consistencia de la batería y evaluación.

5, alto multiplicador cargando y descargando la prueba de la capacidad.

6, batería del poder y prueba del módulo de la serie de la batería de almacenamiento de energía: voltaje unicelular, control de la temperatura unicelular (equipo de alto voltaje).

Características funcionales (algunas funciones requieren el arreglo para requisitos particulares):

1, carga del alto rendimiento/plataforma de prueba de la descarga se convirtió específicamente para los módulos de batería de la densidad de poder más elevado (paquetes).

2, usando diseño modular del aislamiento de alta frecuencia de dos etapas de AC/DC y de DC/DC, combinado con la deriva de la baja temperatura, microprocesadores de analógico a digital de varios canales de la conversión del pedazo ADC del alto rendimiento los 24, la exactitud de estado estacionario es más altos que el equipo tradicional.

3, densidad de poder más elevado del sistema, con la función de recuperación de varios canales de la integración y de energía.

4, operación de HMI, una calibración automática inteligente dominante.

5, adaptabilidad múltiple de BMS, carga de la ayuda/descargan mismo/diverso puerto, esquema de la ayuda relay/MOS BMS; PODER independiente de la ayuda y extensión de la comunicación RS485; función de la configuración de la ayuda DBC.

6, teledirigido del ordenador superior vía Ethernet, de la conexión paralela de canales, de la ayuda para el pulso y de la simulación de las condiciones de trabajo.

7, diseño de interfaz persona-máquina, funciones de sistema son simples y fáciles actuar; apoye varios ajustes de encargo; equipado de servicio automático del recordatorio de la calibración regular.

Descripción de sistema del equipo de la prueba de laboratorio

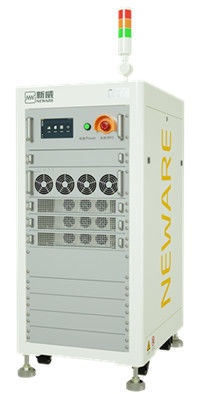

El sistema de prueba de CE-6000 Module&PACK es un equipo de la carga/de la descarga de la alta precisión desarrollado para la batería del poder más elevado que prueba, con alta velocidad de la reacción dinámica, alta exactitud estable, la configuración flexible de canales múltiples, el etc. Apoya la prueba del pulso, la prueba de la vida de ciclo y la prueba de la simulación de las condiciones de trabajo. El sistema se equipa de las funciones de recuperación de varios canales de la entrada y de energía, que pueden ahorrar una gran cantidad de energía eléctrica consumida durante el proceso de carga y de descarga; adopta una topología de alta frecuencia bidireccional de la conversión de DC, combinada con 24 microprocesadores mordidos de varios canales de alto rendimiento del convertidor del ANUNCIO, con una resolución de muestreo más alta que el equipo tradicional de la solo-gama.

Módulo trifásico de AC-DC

• Diseño libre cero trifásico: se adopta el diseño libre cero trifásico avanzado, y el voltaje del autobús es estable a través del circuito trifásico maduro y confiable del puente PFC cubrir la demanda para la respuesta rápida;
• Poder más elevado y armónico bajo: poder bidireccional factor>0.99, armónico de poca intensidad<5>
• Diseño suave del interruptor: combinado con diseño suave maduro y excelente del interruptor, realice el aislamiento de alta frecuencia bidireccional, flujo de energía bidireccional, ahorro de la eficacia alta y de energía, y densidad de alta energía;
• Compatibilidad fuerte: compatibilidad electromágnetica excelente, módulos más confiables y más eficientes.

Módulo direccional del BI DC-DC

• Adopte el circuito de BUCK-BOOST: adopte circuito eficiente y confiable de BUCK-BOOST para realizar la respuesta rápida de la carga y de la descarga;
• Diseño del filtro del alto rendimiento LCL: combinado con el circuito del filtro del alto rendimiento LCL, ondulación baja, alta precisión, control independiente de cada canal, canal de la ayuda/conexión paralela del módulo;
•  Diversos requisitos de la prueba de la reunión: la topología apoya la transformación flexible, y se puede ampliar para ser compatible con diversos puertos de carga y de descarga y la descarga cero de la presión negativa para cumplir diversos requisitos de la prueba de la batería.

Lista de accesorios del equipo

Gestión de datos y análisis

Requisitos de configuración del sistema informático superior

Mantenimiento de equipo del equipo de la prueba de laboratorio
