Solo equipo de prueba ardiente de la llama, cámara de la prueba de fuego de 16L/Min SBI

Las condiciones de producciónEquipo de ensayo de inflamabilidad de un solo objeto de combustión SBI

Descripción del instrumento

Es adecuado para la prueba de la resistencia al fuego de los materiales de construcción / productos en un solo elemento de combustión (SBI).Reacción a los ensayos de incendio de los productos de construcción ¢ Productos de construcción con exclusión de los suelos expuestos a la acción térmica de un solo elemento combustible.

Características:

1La parte central de la máquina son componentes importados: como el dióxido de carbono, el equipo de análisis de oxígeno.

2El estilo de interfaz operativa y el rendimiento son equivalentes a los del FTT del Reino Unido, aunque algunos de los resultados son mejores.

3- Mantenimiento fácil, rápido, reemplazo de piezas tardías que FTT mínimo menos del 50% al 70%, no habrá problemas de mantenimiento.

4. con gabinete de control integrado importado.

Especificaciones

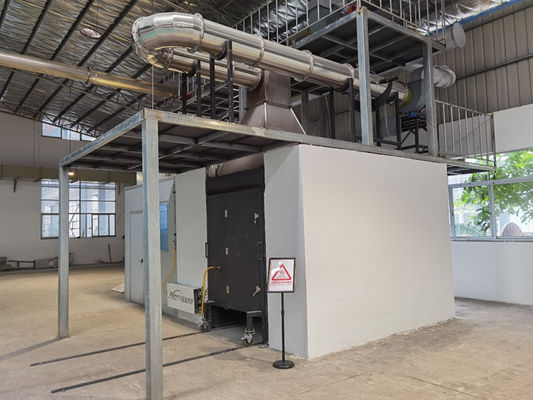

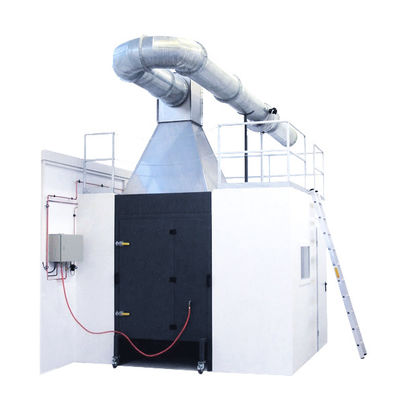

1Composición: este equipo de ensayo incluye laboratorio de combustión, sala de control, 2 carros pequeños, tubo de escape, marco fijo, sistema de recogida de gases de combustión, dispositivo de sistema de medición integrado,dispositivo de recogida y análisis de datos, dispositivo de control del suministro de gas.

2. la cámara de combustión: larga (3,0 ± 0,2) m × ancha (3,0 ± 0,2) m × alta (2,4 ± 0,1) debe hacerseEn elB. El trabajo- ¿Qué quieres decir?

3. con ladrillos y placa de silicato de calcio A1 compuesta por una cámara de combustión estándar, el horno de ensayo debe instalarse en el local;

4En la parte superior de la sala hay una capucha de recogida y una tubería de humo que conecta la tubería de muestreo.La liberación de calor de combustión y los productos de combustión de la muestra se descargan del tubo de escape durante el ensayo..

5.La cámara de combustión en una pared establece una abertura, fácil de entrar en el pequeño carro, bajo el aire del carrito naturalmente fuera del espacio;La placa de ensayo vertical a ambos lados de la superficie frontal de los dos lados se abrió en la ventana de observación.

6. Fuente de encendido, colocada en el carrito en la esquina vertical del quemador de caja de arena de ángulo recto de propano de 31 kW (longitud lateral 250 mm, altura 80 mm).

7La posición del carro consiste en colocar la abertura del carro en la parte trasera del carro para cerrar las aberturas de la pared de la cámara de combustión.Para distribuir el flujo de aire uniformemente a lo largo del suelo de la cámara de combustión, una placa perforada (perforada) se coloca en la entrada de aire en la parte inferior del carrito de 8 mm de diámetro, el área abierta representa el 60% de la superficie total).

8Con el dispositivo de gobierno ajustable, la carga y descarga de muestras es muy conveniente.

9. Quemador de caja de arena: uno en el suelo del carrito (quemador principal), el otro fijado en la columna del marco, gas de propano a través del quemador de caja de arena y producir una potencia térmica de 30,7 ± 2,0 kW.

Medición del oxígeno:Las demás:el analizador

El sistema de adquisición de datos de registro puede recopilar la concentración de oxígeno, la concentración de monóxido de carbono, la temperatura, la densidad de humo, la tasa de liberación de calor, la tasa de pérdida de masa, etc., se pueden almacenar.

Normas de ensayo
En el caso de los productos de la categoría N.

Reacción a los ensayos de incendio de los productos de construcción

ataque térmico por un solo objeto encendido.

En el caso de los vehículos de motor

Clasificación contra incendios de los productos y elementos de construcción.

El proveedor facilitará documentación y certificados de conformidad.

Alcance del suministro

El sistema de SBI completo incluirá:

Sala de pruebas del SBI

- Sala de ensayo completa de acuerdo con los requisitos de la norma EN 13823

- Construcciones no combustibles

- Adecuado para la instalación de muestras en forma de L

-Dimensiones internas de acuerdo con los requisitos normalizados

- Puerta de acceso y ventana de observación

- Sistema de montaje de la muestra

¿Qué quieres decir?

3. Sistema de quemadores

El sistema incluirá:

- El quemador de caja de arena de SBI

- Sistema de suministro de gas de propano

- Sistema de calibración del quemador

- Regulador de presión de los gases

- Medición y control del caudal de gas

- Sistema de cierre de seguridad

Capacidad requerida del quemador: aproximadamente 30 kW

5. Sistema de medición y análisis

El sistema incluirá:

Medición de la liberación de calor

Parámetros requeridos:

- Tasa de liberación de calor (HRR)

- Liberación total de calor (THR600s)

- Cálculo FIGRA

Medición del humo

Parámetros requeridos:

- Tasa de producción de humo (SMOGRA)

- Producción total de humo (TSP600s)

Análisis de gases

Se requiere:

- El analizador de oxígeno (O2)

El análisis de dióxido de carbono (CO2)

- 6. Sistema de adquisición de datos

El software proporcionará:

- Control en tiempo real

- Registro automático de datos

- Generación de informes de ensayo

- Curvas de tiempo y temperatura

- Curvas de la HRR

- Las curvas de humo

-Cálculo automático de:

- ¿ Qué es eso?

- Los THR600

- ¿ Qué es eso?

- Las TSP600.

Tasa mínima de muestreo: ≤ 10 Hz
