Instrumento de Análisis de Calorímetro Cónico ISO5660 para Liberación de Calor

Proporcione un soporte de datos preciso y confiable para la prueba de las propiedades de combustión de sus materiales.

Descripción del Producto

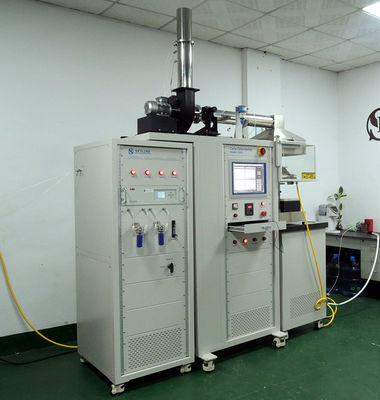

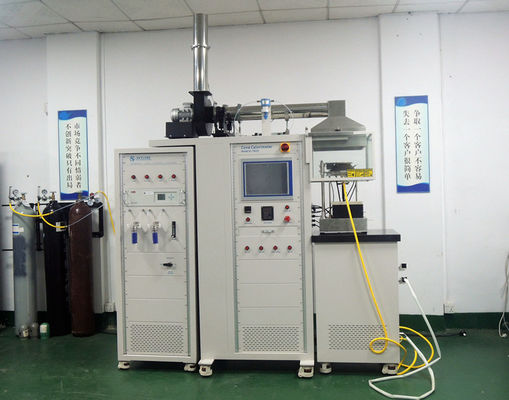

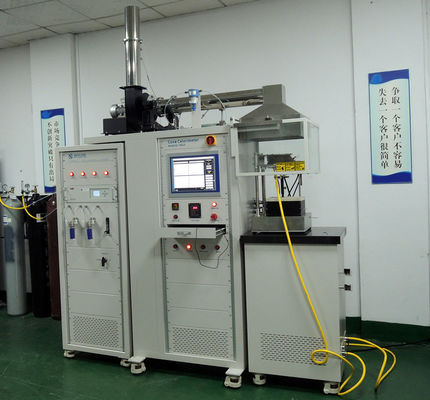

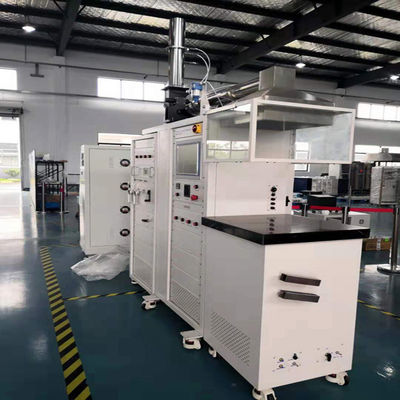

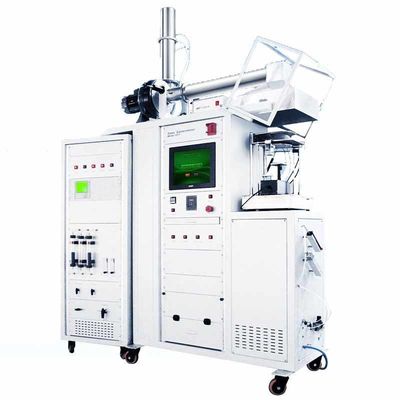

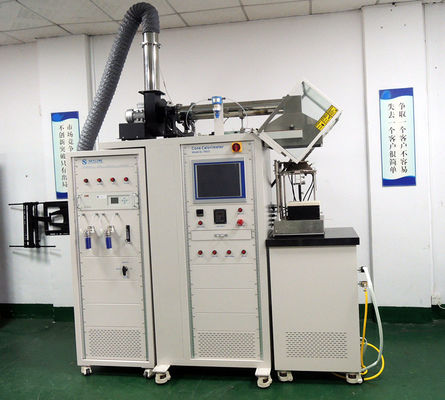

El Calorímetro Cónico SL-FL01 es un instrumento de prueba de precisión basado en el principio del consumo de oxígeno, diseñado para medir con precisión el rendimiento de combustión de los materiales. El núcleo de este principio es que el calor liberado por unidad de oxígeno consumido durante la combustión es esencialmente constante (medido como 13,1 MJ/kg ± 5%). Desarrollado por V. Babrauskas del NIST y otros en 1982, y mejorado continuamente durante más de 30 años, se ha convertido en uno de los instrumentos de prueba más importantes para estudiar el comportamiento de combustión de los materiales.

El SL-FL01 cumple estrictamente con los estándares de prueba autorizados internacionales como ASTM E1354 e ISO 5660, y es ampliamente aplicable a I+D en materiales de construcción, polímeros, productos electrónicos y más, ayudándole a pasar rigurosas certificaciones de calidad y acelerar la entrada de productos al mercado.

ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550

BS:BS 476-15

BS:BS 476-15

ISO:ISO 5660

EN:EN 45545-2: 2013

GB:GB/T 16172:2007

Eléctrico: 230 voltios Nominal 50 Amperios

Temperatura Ambiente: Operación 10°C a 35°C

Temperatura Ambiente: Operación 10°C a 35°C

Dimensiones: Aparato: 1800 mm (An) x 900 mm (Al) x 2600 mm (Pr)

Suministros de Gas: Metano, Nitrógeno, Aire Comprimido

Características del Producto

1. Calorímetro Cónico con gabinete de análisis móvil, se puede conectar con un sistema de prueba de alta tasa de liberación de calor como ISO 9705, EN 13823, etc., cumpliendo con los estándares de prueba ISO 5660, ASTM E1354, BS 476 Parte 15, etc.

2. Cuerpo de prueba integrado y gabinete de análisis de 19 pulgadas, computadora empotrada con pantalla táctil de 15 pulgadas, para control total y pruebas automáticas.

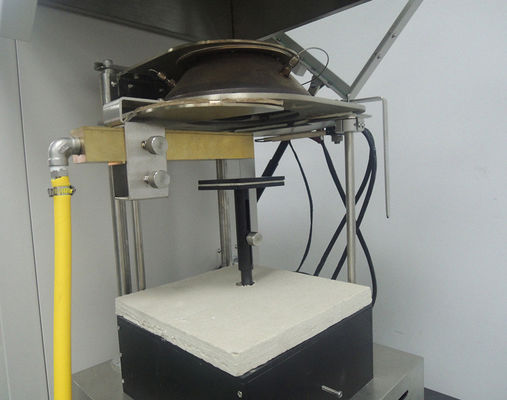

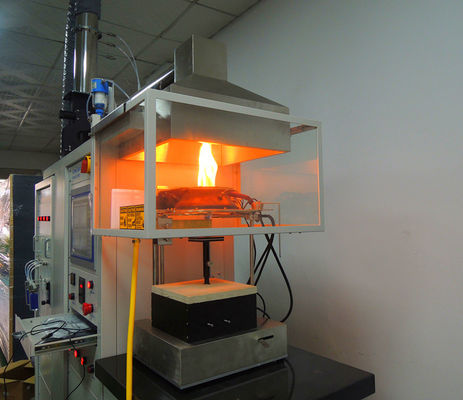

3. Calentador cónico con potencia nominal de 5000W, salida de calor de 0 ~ 100kW/m², utilizando controlador de temperatura PID, mientras que el cono de radiación puede ser horizontal o vertical.

4. Expuesto a la parte central de la superficie de la muestra en un rango de 50 x 50 mm, la radiación en el centro tiene una desviación no superior al 2%.

5. Rango de pesaje de la muestra 0 ~ 3000g; precisión: 0,1g.

6. Obturador de división automática que se abre automáticamente para transmitir radiación a la muestra.

7. Analizador de oxígeno paramagnético ABB EL3020, que utiliza el método de cambio paramagnético para medir la concentración de oxígeno en el gas. Rango de concentración de O₂ 0-25%.

8. Análisis de densidad de humo utilizando un sistema láser, el sistema consta de un láser He Ne de 0,5 mW, el detector principal y el detector auxiliar.

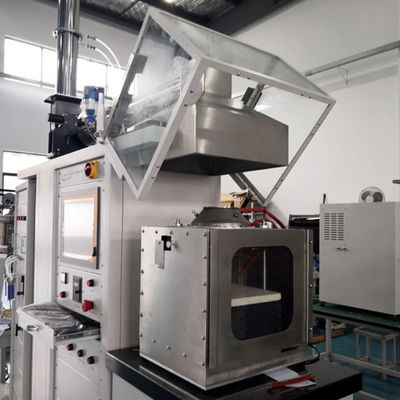

El sistema de escape consta del ventilador, la cubierta de recolección de humo, el tubo de escape y el medidor de flujo de placa de orificio, etc. Caudal del ventilador de escape de 0 ~ 50 g/s, precisión 0,1 g/s.

9. El muestreador anular se ha instalado desde la campana de recolección de humo a 685 mm, con 12 orificios.

10. El caudal de escape se determinará midiendo la diferencia de presión en ambos lados del orificio de borde afilado a 350 mm por encima del ventilador, el diámetro interior de la placa de orificio de borde afilado es de 57 mm + 1 mm.

11. El sistema de muestreo de gas ABB SCCS comprende bomba de muestreo, filtro, trampa de frío, descarga de aguas residuales, filtros de agua y filtros de CO₂;

Sistema de refrigeración por agua portátil sin necesidad de suministro de agua ni fontanería al utilizar el medidor de flujo de calor (para ISO 5660).

12. Para calibrar la respuesta de todo el sistema de prueba, se utiliza un quemador de calibración de latón con abertura cuadrada, utilizado para medir el valor del coeficiente C.

13. El sistema de adquisición de datos es capaz de registrar la salida del analizador de oxígeno, el medidor de orificio, el termopar y otros instrumentos.

Ventajas competitivas clave

Credibilidad de los datos – Comparabilidad de clase mundial

Eficiencia de costos – Todo en uno, económico

Precisión de las pruebas – Alta repetibilidad, baja varianza

Seguridad operativa – Seguro para I+D y QC

Aplicación

Prueba y certificación de rendimiento de combustión de materiales de construcción

Análisis de características de combustión en I+D de materiales poliméricos

Evaluación de rendimiento de seguridad de materiales de productos electrónicos

Control de calidad e inspección previa al envío de fábrica

Preguntas Frecuentes

P1: ¿Con qué estándares cumple el SL-FL01 y cómo se garantiza el cumplimiento de la ISO 5660?

R1: Cumple con ASTM E1354, ISO 5660:2015 y más de diez estándares más. El cumplimiento está garantizado a través de estrictos procedimientos de diseño, fabricación y calibración, con controles regulares utilizando materiales de referencia certificados.

P2: ¿Puede manejar mi tipo y forma de material?

R2: Sí, funciona para materiales de construcción, polímeros, electrónica y más, en varias formas (tableros, espumas, películas). Para especificaciones detalladas adaptadas a su muestra, simplemente contáctenos.

P3: ¿Qué hay de la automatización y el software?

R3: El sistema incluye software inteligente para monitoreo en tiempo real, registro automático de datos y generación instantánea de informes, lo que le ahorra un trabajo manual considerable.

P4: ¿Qué tan rentable es?

R4: Una unidad mide la liberación de calor, el humo, el tiempo de ignición, las especies de gas (CO, CO₂, O₂) y la pérdida de masa, sin necesidad de múltiples instrumentos. Ahorra espacio en el laboratorio, reduce los costos de compra y sus datos confiables lo ayudan a pasar las certificaciones más rápido.

P5: ¿En qué se diferencia un calorímetro cónico de un medidor de índice de oxígeno?

R5: El calorímetro cónico proporciona datos completos del comportamiento del fuego (especialmente la tasa de liberación de calor) basados en el consumo de oxígeno, mientras que el medidor de índice de oxígeno solo mide la concentración mínima de O₂ para mantener la combustión. Sirven para propósitos diferentes: el cónico proporciona una imagen más completa.

P6: ¿Admiten escenarios de prueba complejos?

R6: Sí, tenemos una amplia biblioteca de aplicaciones y podemos personalizar configuraciones de prueba, preparación de muestras y métodos de análisis para adaptarnos a sus requisitos únicos. Simplemente díganos lo que necesita.

Servicio postventa y soporte técnico

Un año de soporte postventa, asistencia técnica de por vida

Instalación y calibración de equipos

Servicios de calibración

Soporte para el desarrollo de métodos de prueba

Capacitación técnica

Información de contacto

Para obtener las especificaciones técnicas completas, una cotización o para programar una demostración, comuníquese con nuestro equipo de ventas o distribuidores autorizados. Le proporcionaremos soporte y servicios técnicos profesionales y rápidos.

Estándares

ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550

BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007
Requisitos de Instalación

Eléctrico: 230 voltios Nominal 50 Amperios

Temperatura Ambiente: Operación 10°C a 35°C
Dimensiones: Aparato: 1800 mm (An) x 900 mm (Al) x 2600 mm (Pr)
Suministros de Gas: Metano, Nitrógeno, Aire Comprimido
Cone Calorimeter.pdf

¿Cómo funciona un calorímetro cónico?

El Cónico es una herramienta de prueba de incendios basada en el principio de que la cantidad de calor liberado por una muestra en combustión está directamente relacionada con la cantidad de oxígeno consumido durante la combustión. La cantidad de calor que genera un material está directamente alineada con la gravedad de un incendio, como la tasa de crecimiento del incendio.
