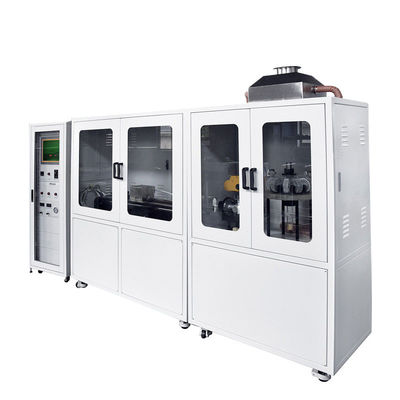

Clasificación tóxica del probador de la inflamabilidad de los materiales de construcción del peligro de los efluentes del fuego para el método de la jaula de ardilla de los materiales

Dispositivo de la prueba de toxicidad del tabaco (método de la jaula de ardilla) con el horno del anillo

Introducción de productos
El dispositivo de la prueba de toxicidad del humo (método de la jaula de ardilla) es aplicable al estándar de la prueba de GB/T 20285" clasificación del peligro de la toxicidad del humo de materiales”. El principio de la prueba es: la velocidad constante de la muestra de la tira es velocidad constante al lado del horno anular con la calefacción estable. La calefacción móvil de la exploración de la velocidad constante se utiliza para obtener un humo estable atraviesa soplar del humo en el tubo del cuarzo con el flujo constante del gas portador de la velocidad, y se envía en una jaula de ardilla independiente, y entonces el estado de la rata blanca experimental se observa, y se juzga el resultado de la prueba.

Parámetros del producto
el equipo de prueba 1.The incluye un horno del anillo, un dispositivo de la dislocación del horno, un dispositivo del tubo del cuarzo, un dispositivo de la calibración de la temperatura, una caja del envenenamiento, una jaula giratoria, un dispositivo del control de la temperatura, un dispositivo de control de flujo de aire, y una válvula de tres vías.
2. El horno anular consiste en una cáscara del horno, un cuerpo del horno, un tubo de horno y un alambre eléctrico de la calefacción. La pared interna del tubo de horno es una superficie de la calefacción. El diámetro del tubo de horno es 47±1 milímetro, la longitud es 100±1 milímetro, y la gama de temperaturas no es menos que temperatura ambiente a 1100 grados.
el dispositivo de la calibración 3.Temperature, termopar importado de Omega K con el diámetro externo de 1m m, soldado con autógena con la hoja termosensible material 1CR18NI9TI, y se puede conectar con los programas informáticos para calibrar la subida de la temperatura del horno.
4. el dispositivo del control de la temperatura de Japón Omron, usando método del control de la temperatura del PID, la exactitud de la temperatura del horno es mejor que el ± 1 grado, la fluctuación de la temperatura en descanso es mejor que el ± 0,1 grados, la fluctuación de la temperatura durante ejercicio es mejor que ± 2,5 grados.

El dispositivo de la dislocación del horno, el índice de la dislocación del horno del anillo es 10±0.1mm/min, la distancia movible es ≥600mm, y se adoptan el motor servo japonés de Panasonic y modo de control del PLC.

Característica y uso de producto
1. el tubo del cuarzo y el dispositivo del barco del cuarzo, diámetro del tubo del cuarzo es 36 el ± 1m m, ± 0.5m m, ± 1100 de la longitud del grueso de pared 2 100m m, longitud del barco del cuarzo es 400m m, ± 1m m de la anchura 32.
2. la jaula del ratón y la caja del envenenamiento, el ratón que la jaula se hace del aluminio, la calidad de la jaula es 60±10g, el ratón la jaula se puede girar fexiblemente en el soporte, allí es punto estático no fijo, la caja del veneno es descoloridas. Hecho del plexiglás transparente con un espacio eficaz alrededor de 9.2L, puede sostener 10 ratones para la prueba.
3. el dispositivo de control de flujo de aire, sequedad del aire y dispositivo de la purificación, se puede utilizar para la purificación del aire y la sequedad; el dispositivo del metro de flujo de masa del gas portador puede digital exhibir flujo de aire, la gama es 0-10L/minuto, la exactitud es mejor que 0.1L/el minuto, gas del dilución el dispositivo del metro de flujo total puede digital exhibir el flujo de aire con una gama de 0-5L/min y de una exactitud mejor que 0.1L/min.
4. vávula de bola de tres vías eléctrica del control automático, límite doble del grado IP-65, eléctrico de la protección y mecánico, con la protección del sobrecalentamiento.
5. el módulo de adquisición de datos de Taiwán Advantech, (no acepta el módulo hecho a sí mismo y al tablero de MCU), 1 sistema de software estándar de la prueba, puede exhibir valor y la curva de la temperatura de la calibración, valor y curva de la temperatura de la prueba, velocidad del movimiento y curva de cada jaula.
6. opcional: El sistema de grabación del movimiento del ratón, usando el interruptor fotoeléctrico para supervisar el estado del movimiento de la jaula del ratón, los programas informáticos puede exhibir la velocidad angular de la jaula en cada momento.

Detalles del producto
Estándar:
20285:2006 de GB/T
Dimensión:
Caja de control: 900m m (w) x 1650m m x (h) x 700m m (d)
Anfitrión de la prueba: 2100m m (w) x 1650m m x (h) x 700m m (d)
Peso: 178KG

Requisitos de la instalación
Requisitos de alimentación: 220 V, 10 amperios
Temperatura ambiente: 10 ° C a 35 ° C
Gas auxiliar: gas del compresor de aire
