El PLC controla el probador del ciclo de la durabilidad de las diapositivas del cajón del equipo de prueba de los muebles

Control PLC Equipo de prueba de muebles cajones de diapositivas Tester de ciclo de durabilidad

Información sobre el producto

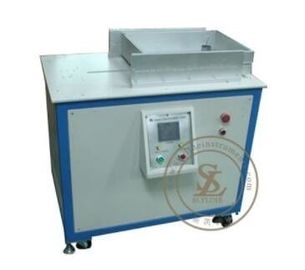

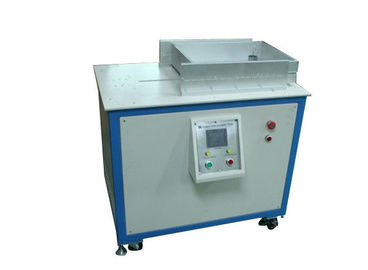

El Tester de durabilidad de los cajones está diseñado para probar los deslizamientos de cajones, escritorios, mesas, gabinetes y armarios.
Con capacidad para controlar el tiempo de ciclo, el control de desplazamiento constante, el control de frecuencia, el control de carrera

Parámetro técnico

a. Aire comprimido - 6 kg/cm2.

b. Motor CA para controlar la altura de 250 a 1000 mm.

c. cilindro neumático - cilindro de doble acción con interruptor magnético y curso máximo de 600 mm ((regulable).El cilindro deberá estar equipado para sujetar cualquier tipo de manija de cajón para abrir/cerrar el cajón sin ejercer fuerza sobre el sistema de cajón..

d. Panel de control/consola, compuesto por:

• Fuente de alimentación: 240 Voltios: 13 A mps: 50HZ
• Botón de encendido/apagado
• 6 - dígitos Contador electrónico de predeterminación (EPC)

- El EPC registrará cada trazo del cilindro hasta seis dígitos.

- Detendrá la operación de prueba a la carrera preestablecida.

-EPC mostrará el número de golpes alcanzados durante el ensayo.

-EPC también es capaz de marcar el número de ciclos cuando se produce la interrupción de la energía y es capaz de disipar la lectura real y continúa contando cuando se reanuda la operación.

- El sencillo se mantendrá hasta que el contador se restablezca.

Nota:Una carrera se cuenta como un ciclo.

i.Ensayos del ciclo de elementos extensibles (ANSI/BIFMA X5.9-2012, cláusula 15)

ii.Ensayos del ciclo de elementos extensibles (ANSI/BIFMA X5.5-2014, cláusula 10)

iii.Durabilidad de los elementos de extensión (BS EN 16122:2012, apartado 7.5.3)

Especificaciones

1. Tamaño de las diapositivas: 140-500 mm/

2.Operación manual

3- Potencia recíproca del cajón: motor de engranajes de 120 W/

4.Sistema de control Control por PLC, pantalla táctil.

5Velocidad de ensayo:0.25m/s (ajustable) /

6.Circuito del cajón: cerrado-abierto 140-500 mm (puede ser especificado por el cliente)

Aplicaciones

• Fabricantes de muebles de oficina¢ Prueba de cajones en escritorios, archivos y almacenes

• Productores nacionales de mueblesEvaluar los cajones de los gabinetes de la cocina, los armarios de los dormitorios y las vanidades del baño

• Laboratorios de ensayo de muebles¢ Realizar pruebas de certificación y garantía de calidad según las normas BIFMA y EN

• Proveedores de cajones de deslizamiento¢ Validación de la durabilidad del producto y de la vida útil del ciclo para los clientes OEM

• Servicios de control de calidad- inspección de entradas y muestreo de la línea de producción de muebles terminados

• Equipos de I+DComparación de los diseños, materiales y sistemas de lubricación de los toboganes en condiciones de ciclo controlado

• Agencias de inspección de tercerosEjecutar evaluaciones independientes de durabilidad para la presentación de informes de conformidad

Preguntas frecuentes

P: ¿Para qué se utiliza este equipo?
Este probador evalúa la durabilidad y la vida útil de los portacabezas instalados en escritorios, armarios, armarios,y muebles de almacenamiento mediante la simulación de apertura y cierre repetidos en condiciones controladas.

P: ¿Cómo funciona el proceso de prueba?
Un cilindro neumático agarra el mango del cajón y abre y cierra automáticamente el cajón a una velocidad y longitud de carrera programables.Un contador electrónico realiza un seguimiento de cada ciclo y detiene el ensayo cuando se alcanza el número preestablecido.

P: ¿A qué normas cumple este equipo?
El probador admite los métodos de ensayo especificados en ANSI/BIFMA X5.9-2012 (cláusula 15), ANSI/BIFMA X5.5-2014 (cláusula 10) y BS EN 16122:2012 (cláusula 7).5.3) para la durabilidad del elemento extensible.

P: ¿Qué tipos de cajones o toboganes se pueden probar?
La unidad tiene capacidad para deslizamientos con longitudes de carrera de 140 mm a 500 mm y maneja varios tipos de cajones.El dispositivo está diseñado para sujetar las asas de los cajones estándar sin ejercer fuerza sobre el sistema de cajones.

P: ¿Qué sucede si se interrumpe la alimentación durante una prueba?
El contador electrónico conserva el recuento de ciclos a través de las interrupciones de alimentación y reanuda el recuento desde el mismo punto en que se restablece la alimentación, por lo que nunca pierde el progreso de la prueba..

P: ¿Puedo ajustar la velocidad de prueba y la longitud de la carrera?
Sí, la velocidad de prueba es ajustable hasta 0,25 m/s y la longitud de la carrera se puede ajustar entre 140 mm y 500 mm en función de sus requisitos de diapositiva específicos.

P: ¿Qué industrias suelen utilizar este equipo?
Fabricantes de muebles de oficina, fabricantes de muebles domésticos, laboratorios de ensayo, proveedores de cajones, departamentos de control de calidad y agencias de inspección de terceros.
