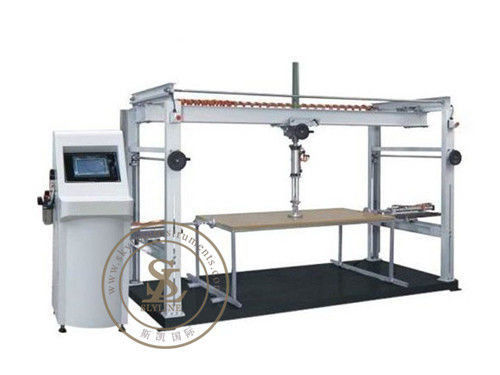

Equipo de prueba de los muebles de la pantalla táctil de BIFMA X5.1 PLC+, equipo de prueba de la estabilidad para las tablas y carretillas

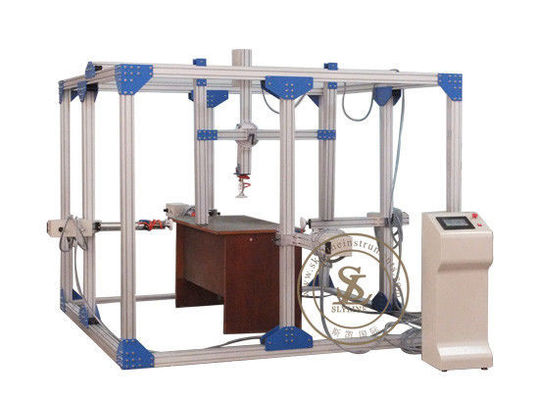

Máquina de prueba de la fuerza y de la estabilidad del equipo de prueba de los muebles IS5967 para las tablas y Trollys

Características

1 equipa el cilindro neumático de 5 grupos que es 1 dispositivo vertical determinado y el sistema 4 calibra velocidad y empuje por separado. El movimiento es 500m m
El freno de 2 cuadrúpedos del dispositivo vertical puede ser frente y parte posterior del ajuste y arriba y abajo de (100mm~900m m)
El freno de 3 cuadrúpedos del dispositivo horizontal puede ser ajuste hacia arriba y hacia abajo y izquierdo y derecho, puede cooperar con diversa posición de la prueba.
4 tiene agujero de varios tornillos de las filas en el panel inferior del probador que es conveniente instalar diverso accesorio o la condición de prueba fija
5 equipó la ubicación rápida del acoplamiento delante del freno neumático para cada grupo que es conveniente cambiar la diversa carga o apretón.
la pantalla táctil de 6 colores y el regulador del PLC, fácil actúan el interfaz, la proyección de imagen de la exhibición y más incómodo para el operador.

Esta máquina de la prueba se utiliza para probar la fuerza y la estabilidad de tablas y de trollys. Puede hacer la prueba siguiente

Prueba de la fuerza

1. Prueba de carga estática vertical
2. prueba de carga continua
3. prueba de carga estática horizontal
4. prueba de impacto de la vertical


Prueba de la estabilidad:

1. Prueba de estabilidad vertical
2. prueba de impacto horizontal.

Parámetro técnico

a.Frame (Alluminium)

-6 poste vertical - 4 fijados. posición ajustable 2 a lo largo de la longitud del marco (3M) para sostener el cilindro horizontal

-5 barra cruzada horizontal -4 fijado. 1 posición ajustable a lo largo de la longitud del marco (3M) y de la altura (los 2m) para llevar a cabo el cilindro vertical, la posición ajustable y la altura

b.Size: los 2m×3m×2m (H)

cojín de c.Loading (requisito de los BN de las BS) y peso 91kg (requisito del bolso de BIFMA)

d.Type del cilindro: Cilindro doble

fuerza de e.Maximum: Newton 2000

cilindro horizontal de la unidad f.1

- Para aplicar una fuerza horizontal para inclinar y las piernas/las pruebas del deslizamiento.

- Atado al sistema de la polea (ajustable y desprendible

- Altura ajustable (500-1800m m) y posición horizontal (a lo largo de la longitud del marco, 3M)

- Longitud de movimiento: 500m m

cilindro de la vertical de la unidad g.1

- Para aplicar una fuerza vertical para el resto, las pruebas traseros del resto de la tableta y del brazo

- Posición ajustable a lo largo de la barra cruzada (los 2m)

- Longitud de movimiento: 500m m

h.High y ajuste de posición, accionado

i.Voltage: CA 220V 50/60HZ la monofásico

aire de j.Compress: ² de los 6kg/cm

botón de k.Control

- Botón CON./DESC.

- Exhibición de la carga

- Exhibición del ciclo - 6 - dígito

- Tiempo de ocupación de la fuerza: 1 minuto (prueba de fuerza)

l.Stopper - refrenar la base de los muebles del grueso de desplazamiento de 12m m.

Especificación

Normas de pruebas
EN 527-3, EN581-3 y BIFMA X5.1, IS5967

Prueba de la durabilidad del 1725:1998 7,3 del EN
Durabilidad del 1725:1998 7,5 del EN del borde de la cama
Prueba de carga estática vertical del 1725:1998 7,6 del EN
