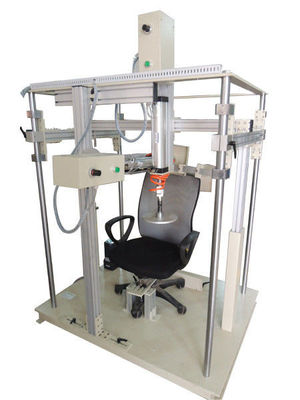

Máquina de prueba de la durabilidad del respaldo del equipo de prueba de los muebles de BIFMA 5,1

Máquina de prueba de la durabilidad del respaldo del equipo de prueba de los muebles de BIFMA 5,1



Esta máquina es evaluar la capacidad de las sillas de soportar tensiones del cansancio y de llevar causado por la fuerza postrera en el respaldo de la silla.



Parámetros técnicos

i.seat y parásitos atmosféricos de la parte posterior/prueba de la durabilidad,

prueba estática del borde delantero de ii.seat

iii.armrest hacia arriba y prueba estática hacia abajo,

prueba estática oblicua de iv.arm

v.legs remiten/prueba de lado estática

prueba de impacto de vi.back

prueba de impacto de vii.seat

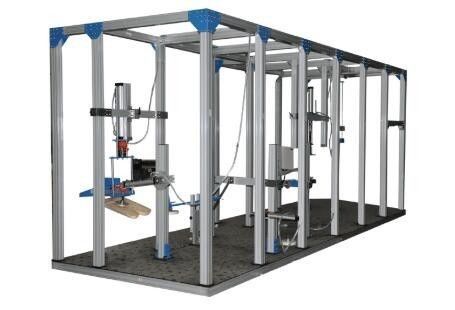

1. Mesin del marco de Ukuran: (2700×1990×2300) milímetro, aluminio sacado

2. Bekalankuasa: monofásico, AC220V

3. Mempunyai6stesenujianiaitu:

I. Seat y probador de los parásitos atmosféricos de los parásitos atmosféricos de la parte posterior/del borde delantero de la durabilidad y del asiento

a. Cilindro neumático con la capacidad 1000N (horizontal) y 2000N de la célula de carga (vertical)

b. 1 cilindro horizontal y 1 cilindro vertical

c. Mecanismo - una carga vertical especificada se aplica primero al asiento y se mantiene la carga cuando la carga horizontal es aplicada. La fuerza será mantenida para 10±2s o 2±1 s (adjuastable). Esto constituye en ciclo.

d. Dirección ajustable de la carga (el 90° al respaldo de la silla)

e. Altura ajustable

f. El cojín de cargamento - atado al cilindro y puede girar libremente

- Asiente el cojín de cargamento - atado al cilindro vertical (refiera el accesorio)

- Cojín de cargamento trasero - atado al cilindro horizontal (refiera el accesorio)

g. Electrontic predeterminó (EPC) contrario - dígito 6 en dirección contraria movimiento el cilindro hasta 200.000 ciclos

h. Aire de la compresión: ² de ±6kg/m

i. PLC que programa y código de seguridad disponible

j. CA 220V la monofásico

k. Velocidad: ajustable (ciclo 10-20/minuto)

II. apoyabrazos hacia arriba y prueba estática hacia abajo

a. Consiste en 2cylinder. Ambo el cilindro se puede fijar a:

- Posición vertical con la distancia horizontal ajustable (el hasta 1m) - aplicar la fuerza hacia abajo de la vertical (hasta 900 N) en el brazo descansan y levantar la silla de la plataforma.

b. La altura es el hasta 1m ajustable.

c. Cojín de cargamento atado al cilindro: desprendible, el diámetro de 100m m, 50 milímetros de grueso, radio de 12m m redondeó los bordes y la superficie plana.

d. modo de operación 3:

- Modo 1: actúe el 1r cilindro solamente (para la silla con un apoyabrazos echados a un lado)

- Modo 2: actúe el 2do cilindro solamente (para la silla con un apoyabrazos echados a un lado)

- Modo 3: actuó ambo el cilindro simultáneamente

e. Ciclo requerido: 10 veces

f. La fuerza será mantenida para 10±2 S.

III. prueba de carga estática oblicua de los apoyabrazos

a. Consista en el cilindro horizontal que tiene fixd de los cojines 2loading (diámetro de 100m m) en la dirección opuesta (refiera el accesorio).

b. El cilindro es fijo en el poste vertical y la altura ajustables (500-1000m m)

c. El montaje del cilindro y de cojín de cargamento puede caber entre 2 restos del brazo (min.distance 400m m) para poder aplicarse la fuerza sideway (max.900N) al resto del brazo simultáneamente a través del cojín de cargamento.

g. Ciclo requerido: 10times

h. La fuerza será mantenida para 10±2 S.

IV. las piernas remiten/probador de lado estático

a. Consiste en 1 cilindro que se pueda fijar a la posición horizontal y vertical.

b. Célula de carga: capacidad 1000N

c. La altura es el hasta 1m ajustable

d. Cojín de cargamento atado al cilindro: el diámetro de 100m m, grueso de 50m m, radio de 12m m redondeó los bordes y la superficie plana.

e. Uso de la fuerza: 10 veces, mantenidas para 10±2s.

V. Back/probador del impacto del brazo

a. Martillo del impacto

- Colgante y que gira caída del martillo del péndulo gratis

- Altura ajustable (300-1000m m)

- Construcción - refiera el accesorio

b. Escala de la medida de la altura

- situación y móvil del piso

- gama: el 1.5m

c. Estera de goma

- Tamaño: 1,5 ×1.5 ×0.002m

- Dureza: (85±10) IRHD según el 7619-2:2010 del ISO, probado por el laboratorio acreditado

VI. probador del impacto de Seat

a. Cilindro neumático

- para sostener, lanzar y aumentar el impactador

- Altura: Altura ajustable hasta los 2m del piso

- Atado al impactador y permita que el impactador caiga libremente en la superficie de la prueba en la altura hasta 300 milímetros (de ajustable)

b. Impactador - refiera el accesorio



i. Asiente y apoye los parásitos atmosféricos/la prueba de la durabilidad, (el 1728:2012 del EN de las BS, clause6.4&6.17)

ii. prueba estática del borde delantero de Seat (1728:2012 del EN de las BS, clause6.5)

iii. Apoyabrazos hacia arriba y prueba estática hacia abajo, (1728:2012 del EN de las BS, clause6.11&6.13)

intravenoso. Prueba estática oblicua del brazo (1728:2012 del EN de las BS, clause6.10)

v.Legs remiten/prueba de lado estática (1728:2012 del EN de las BS, clause6.15&6.16)

VI. Prueba de impacto trasera (1728:2012 del EN de las BS, clause6.25)

vii. Prueba de impacto de Seat (1728:2012 del EN de las BS, clause6.24)



a. Grueso del tapón 12m m

b. Probador oblicuo del brazo portátil - para el asiento múltiple

- el cilindro adicional ató con el cojín de cargamento diámetro de 100 milímetros y 1 separó el cojín de cargamento 100m m

- Ambos cojines de cargamento serán fijos en la barra de acero (longitud 2 m) en la dirección opuesta.

- La distancia entre el cojín de cargamento 2 es ajustable a lo largo de la barra.

- El uso de la fuerza al resto del brazo no será obstruido por la barra.

c. Bagikemudahanintegrasisistem del panel de control del pada del puerto de la entrada-salida de Mempunyai.

d. Código de seguridad del kodbeserta del programa del PLC dibekalkan



Especificación

Altura del respaldo	500-1200m m
Pruebe la velocidad	16 y 20 veces/mínimo o haber especificado
Peso cargado	100lb o 225 libras
Contador	LCD, 0-999,999
Fuerza de la presión de aire	0-150lb
Tamaño de la máquina	136 * 66 * 140cm
Movimiento de la fuerza	0-18 pulgada
Peso	549kg
Ángulo de la fuerza	0-90°
Poder	1 #, AC220V, 3A



Normas de pruebas

• Prueba inclinable del mecanismo de ANSI/BIFMA X5.1-2011 10 - cíclico
• Prueba de la durabilidad del respaldo de ANSI/BIFMA X5.1-2011 15 - cíclico - mecanografíe I
• Prueba de la durabilidad del respaldo de ANSI/BIFMA X5.1-2011 16 - cíclico - tipo II y tipo III
