El cajón del escritorio del ANSI/de BIFMA X5.5-2014 del equipo de la prueba de laboratorio resbala el equipo de prueba de la durabilidad

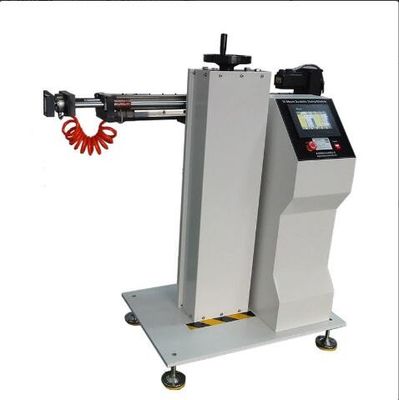

Equipo de prueba de durabilidad de diapositivas de mesa PLC/HMI para muebles con actuador lineal servo

Aplicación

• Pruebas de durabilidad de correderas de cajones montadas en escritorios y mesas de oficina

• Pruebas de ciclo de puertas correderas horizontalmente en muebles

• Pruebas de grupos de piezas de puertas con juntas articuladas

• Evaluación de impacto y durabilidad de retención de elementos extendidos

• Pruebas de rebote de elementos extensibles

• Pruebas destructivas con valores de fuerza programables

• Medición de fuerza de empuje y tracción de mecanismos de cajón

• Garantía de calidad para fabricantes de herrajes para muebles

• Laboratorios de pruebas de terceros que realizan pruebas de certificación BIFMA

• Instalaciones de I+D de muebles que validan nuevos diseños de correderas

Cumple con la norma

ANSI/BIFMA X5.5-2014;

Prueba N.º 10 Prueba de ciclo de elemento extensible;

Prueba N.º 11 Prueba de impacto y durabilidad de retención de elementos extendidos;

Prueba N.º 12 Prueba de rebote de elemento extensible;

Parámetros técnicos

1. Admite cajones de hasta 12 (305 mm) de profundidad

2. Admite correderas de cierre suave

3. Capacidad para ajustar la carrera dentro de 12  (3 mm)

4. Mínimo de 12  (305 mm) de ajuste vertical

5. Puede soportar una carga máxima de 300 lb (135 kg)

6. Velocidad entre 0 y 0,25 m/s.

7. Dispositivo de conteo de carrera con notificación de fallo y parada automática con el número de ciclos completados con éxito registrados

8. Capacidad para probar una aplicación independiente o una aplicación donde las correderas ya están montadas en la aplicación.

9. Diseñado para una vida útil esperada mínima de 15 millones de ciclos

10. Actuador servo

11. Certificado CE

Preguntas frecuentes

P: ¿Para qué se utiliza este equipo?
R: Este equipo prueba la durabilidad y la integridad estructural de las correderas de cajones y las puertas correderas horizontalmente en muebles, de acuerdo con la norma ANSI/BIFMA X5.5-2014.

R: Un actuador lineal servo aplica ciclos controlados y repetibles a la corredera del cajón o a la puerta a velocidades ajustables de hasta 0,25 m/s, mientras que el controlador PLC supervisa el rendimiento y registra el recuento de ciclos.
P: ¿Con qué normas cumple?

P: ¿Qué materiales o productos se pueden probar?
R: Correderas de cajón (incluidas las de cierre suave) de 10 a 24 pulgadas de largo, puertas correderas horizontalmente y grupos de piezas de puertas con juntas articuladas montadas en muebles.

R: Mide la resistencia al ciclo hasta 15 millones de ciclos, la fuerza de empuje y tracción a través de una célula de carga de 200 kg y puede realizar pruebas destructivas con valores de fuerza programables.
P: ¿Qué industrias utilizan este equipo?

P: ¿Cuáles son los requisitos de instalación?
R: El equipo requiere una superficie estable y nivelada para su funcionamiento. Admite aplicaciones de correderas tanto independientes como premontadas. Consulte el manual del usuario o póngase en contacto con nuestro equipo técnico para obtener especificaciones detalladas de instalación.

R: Sí, este equipo está certificado por la CE.
