Prueba ninguna de BIFMA X5.1-2002 máquina de prueba del eslabón giratorio de la silla 9 102kg (225lb)

Máquina de ensayo giratorio de silla

Aplicación

Este ensayo se aplica a todos los tipos de sillas con asiento giratorio.

Objetivo del ensayo: Esta máquina está diseñada para evaluar la capacidad de una silla para soportar las tensiones y el desgaste causados por giros repetidos.

Especificaciones
Según la norma de ensayo: BIFMA X5.1-2002, ensayo no 9
1Aplicabilidad: este ensayo se aplica a todos los tipos de sillas con asiento giratorio.

Finalidad del ensayo: esta máquina está diseñada para evaluar la capacidad de una silla para resistir las tensiones y el desgaste causados por giros repetidos.

Mecanismo de la máquina

Las normas
La norma DIN 4551, la norma EN 1728, la norma EN 1335, la norma NEN 1812, y la norma BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2

Referencia - ¿ Qué pasa? El BIFMA Se trata de la siguiente información: El sistema de rotación Prueba

Paso de ensayo de la silla

• La silla se sujetará a una plataforma, ya sea que el asiento o la plataforma estén sujetos a la rotación.
• Si el asiento es ajustable, establecerlo en la posición máxima del asiento y todas las demás características ajustables en las condiciones normales de uso.
• Se colocará sobre el asiento una carga de 122 kg (270 libras) de modo que el centro de gravedad de la carga esté situado 51 a 64 mm (2 a 2,5 pulgadas) delante de la línea central del eje de rotación, tal como se muestra en la figura 1.
• El dispositivo de rotación se ajustará para que gire el menor de los siguientes valores: el rango de rotación disponible o 360 ° ± 10 °. Si el rango de rotación disponible es inferior a 360 °,la rotación de la máquina de ensayo se ajustará de modo que el mecanismo giratorio toque, pero no anule, las paradasLa rotación puede ser bidireccional o unidireccional.
• Para sillas que giran 360 grados, un ciclo es una rotación completa. Para sillas que giran menos de 360 grados, un ciclo es girar de una parada a la otra parada.
• El asiento o la plataforma girarán durante 60.000 ciclos a una velocidad de entre 5 y 15 rotaciones por minuto.
• Si la altura del asiento es ajustable, ajustar la altura a su posición más baja.
• Para todas las sillas, continuar el ensayo durante 60.000 ciclos adicionales hasta un total de 120.000 ciclos.

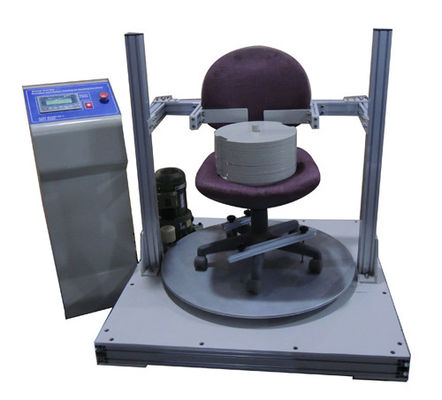

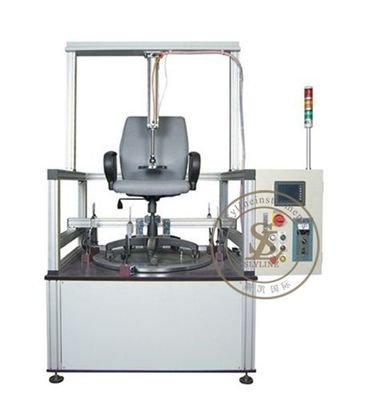

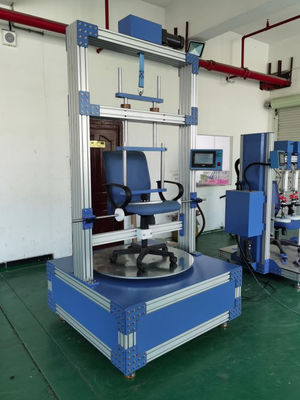

Imagen de prueba:
