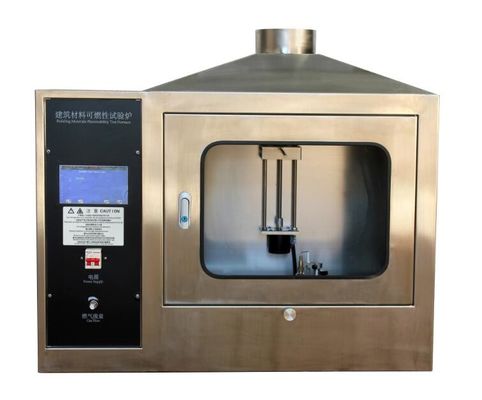

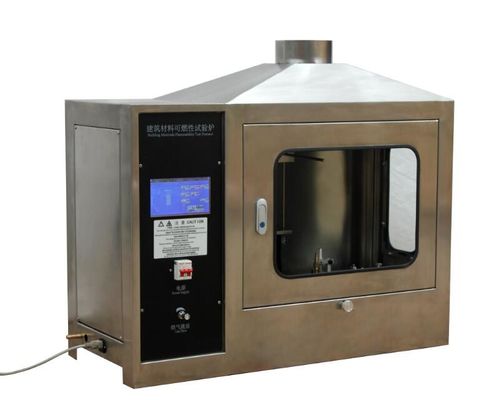

Probador de la inflamabilidad del material de construcción del EN 11925-2 con control de la pantalla táctil

Horno de ensayo de inflamabilidad de materiales de construcción con control por pantalla táctil

SL-FL13 Artículo de combustión única

Proporcionar datos precisos y fiables para el ensayo de las propiedades de combustión de sus materiales.

Resumen del producto

SL-FL13 Single Burning Item cumple estrictamente con GB/T 20284‐2006 y BS EN 13823, junto con otras normas de ensayo reconocidas internacionalmente.Es ideal para ensayos de clasificación de rendimiento contra el fuego y I+D de materiales de construcción, materiales decorativos y productos de aislamiento térmico. El aparato dispone de una configuración de doble carruaje de muestras vertical equipado con un quemador de caja de arena de propano,y integra una medición de alta precisión de la tasa de liberación de calor y producción de humo, protección contra las llamas UV y control inteligente totalmente automático.

Esto le ayuda a evaluar con precisión las características de reacción al fuego de sus productos, aprobar con éxito la certificación de clasificación contra incendios GB/T 8624 y acelerar el tiempo de comercialización de sus productos.

Resumen técnico

1Composición del sistema

• Carro (con dos muestras verticales) + marco fijo + capó de recogida de gas + conducto de escape tipo J
• Ventilador centrífugo + unidad de control de velocidad + sección de medición integral + gabinete de análisis de gases + sistema de adquisición de datos

2. El carro de muestra y el sistema de encendido

• Dos posiciones verticales de la muestra; quemador de caja de arena en la parte inferior del ángulo vertical
• Método de ignición superficial; el sistema de detección de llamas proporciona protección contra la quema
• Quema auxiliar montada en un marco fijo, también equipada con detección de llama

3Sistema de escape

• Capó de recogida de gases de acero inoxidable en la parte superior del marco
• Tubo de escape de tipo J de acero inoxidable: diámetro interior (315±5) mm, con aislamiento de lana mineral de alta temperatura de 50 mm
• Flujo continuo de los gases de escape: 0,50 m3/s, controlado por frecuencia
• Ventilador centrífugo: resistente hasta 300 °C, adecuado para condiciones de calibración por pasos a altas temperaturas

4Control de suministro y flujo de gas

• Controlador de caudal de masa: rango 0 ± 2,5 g/s, precisión ≥ 1,5% de la lectura
• Control automático del suministro de gas a 647 mg/s y 2000 mg/s; variación de la velocidad de suministro ≤ 5 mg/s durante el ensayo, garantizando una potencia térmica de 30,7 ± 2 kW

5Sistema de muestreo y acondicionamiento de gases de combustión

• Componentes: filtro de cenizas → trampa de frío → dos columnas de secado → bomba de muestreo → bomba peristáltica
• Cabeza de filtro de cenizas: PTFE sólido con material de filtro interno de 0,5 μm
• Bomba de diafragma: caudal de 400 L/h, resistente a altas temperaturas y a la corrosión
• Condensador del compresor: capacidad de enfriamiento 320 kJ/h, estabilidad del punto de rocío 0,1°C, variación estática 0,1 K, protección IP20
• Rotámetro importado: rango 0 ∼ 5 L/min, ajusta el caudal de entrada del analizador

6Analisadores de gases (O2 y CO2)

7Sección de medición (tubos y sensores)

• Una tubería de 2155 mm que contenga:

• Proba de presión
• Tres termopares
• Sonda de muestreo de gas
• Sistema de luz blanca

• Proba de presión bidireccional: rango (0 ¢ 100) Pa, precisión ±2 Pa, tiempo de respuesta del 90% ≤ 1 s
• Probe de muestreo de gas conectado al dispositivo de regulación de gas y a los analizadores de entrada de O2/CO2

8. Medición de humo ¢ Sistema óptico

• Fuente de luz: tipo incandescente, temperatura de color (2900 ± 100) K
• Montado en el lado de la tubería de escape a través de una unión flexible
• Sistema de lentes: recoge la luz en un haz paralelo ≥ 20 mm de diámetro; el diámetro del orificio emisor de luz (d) y la distancia focal de la lente (f) satisfagan d/f < 0.04
• Detector: fotodiodo de silicio con:

• Estabilidad lineal: 0,1%
• Rango de medición de 10 bits
• Respuesta espectral consistente con la curva CIE V ((λ), precisión ≥ ± 5%

• Tiempo de respuesta del 90% del sistema de atenuación óptica ≤ 3 s
• Aire comprimido introducido en el tubo lateral para mantener limpio el dispositivo óptico y mantener la especificación de deriva

9Funciones de software y calibración

El software proporciona interfaces para:

• Calibración del analizador de O2/CO2 (ruido y deriva)
• Calibración del sistema óptico (ruido y deriva para la medición del humo)
• Calibración del filtro del sistema óptico
• Calibración del volumen de aire (rango de control)
• Calibración de paso y calibración de heptano

Requisitos de calibración de paso:

• Tiempo de demora del analizador de O2/CO2 ≤ 30 s
• Tiempo de respuesta del analizador de O2/CO2 ≤ 12 s
• Tiempo de respuesta del interruptor del quemador ≤ 12 s
• Tiempo de respuesta a la temperatura ≤ 6 s
• La relación Q_gas_30s(T) / HRR_30s(T) deberá ser continua en el (100 ± 5) %
• Diferencia entre la HRR media del paso 2 y el paso 3 ≤ 0,5 kW

Acceptación de la calibración del heptano:

• Valor calorífico por unidad de masa: THR/m = 4456 ± 222,8 MJ/kg

10. Parámetros de salida de prueba

• Velocidad media de la liberación de calor RHRav (t)
• Se aplicará el método de cálculo de las emisiones.
• Se utilizará para el cálculo de la FIGRA.
• Índice de la tasa de crecimiento del incendio
• Se aplicará el método de ensayo de las emisiones de calor.
• Ocurrencia de propagación de la llama lateral
• Tasa media de producción de humo RSPav (t)
• Producción total de humo TSP (t)
• Se utilizará para el cálculo de las emisiones de gases de efecto invernadero.
• Índice de crecimiento de la tasa de humo
• Producción total de humo a 600 s ¢ TSP600s

11Normas, dimensiones y peso

• Las normas: EN 13501, EN 13823
• Las dimensiones: 3000 mm (W) × 4500 mm (H) × 3000 mm (D)
• Peso: 650 kg

Aplicación

Pruebas y clasificación contra incendios para materiales y productos de construcción

Pruebas de incendio con marca CE para productos de construcción

Evaluación de la reacción ante el fuego para el desarrollo de nuevos productos

Control de calidad e inspección de salida para líneas de producción

Requisitos de instalación

Altura de la instalación: no inferior a 5 metros

Superficie del piso: no inferior a 3 m X 3 m

Requisitos de potencia: 220V, 10A; 380V, 5KW

Temperatura ambiente: entre 10 °C y 35 °C

Requisitos de gas: gas propano

Gas de calibración: N2, gas estándar CO2

Norma de calibración: heptano

Preguntas frecuentes (FAQ)

P1: ¿Cumple con mis estándares?

R1:Sí. Cumple con la norma EN 13823 y la norma GB/T 20284. Los resultados respaldan la clasificación EN 13501‐1 (A2BCD). Funciona con las versiones estándar actuales y anteriores.

P2: ¿Qué tan estable y exacto es?

A2:Muy. Calentamiento, ignición y recogida de humo totalmente automatizados. Calibración rigurosa, analizador de gas responde en 3 segundos, adquisición de datos en 5 segundos, todos cumplen con los plazos estándar.

P3: ¿Qué parámetros cubre?

A3:Todos los elementos clave: HRR, THR, FIGRA, SPR, TSP, SMOGRA, además de LFS y gotas determina directamente el grado EN 13501-1 o GB 8624.

P4: ¿Es fácil de operar?

R4:Absolutamente.Interfaz intuitiva, control automático de encendido/gas.Incluido el entrenamiento in situ.

P5: ¿Es rentable?

A5:Una unidad hace todo ahorra espacio y presupuesto. Construida con componentes importados de primera calidad para una fiabilidad a largo plazo y un menor mantenimiento.

P6:Mantenimiento y apoyo?

A6: 1 año de garantía + soporte de por vida. Cubre la instalación, la formación, la calibración, el desarrollo de pruebas y la consultoría de acreditación de CMA/CNAS.

Servicio posventa y apoyo técnico

Apoyo postventa de un año, asistencia técnica de por vida

Instalación y calibración del equipo

Servicios de calibración

Apoyo al desarrollo de métodos de ensayo

Formación técnica

Información de contacto

Para obtener las especificaciones técnicas completas, un presupuesto, o para programar una demostración, por favor póngase en contacto con nuestro equipo de ventas o distribuidores autorizados.Le proporcionaremos apoyo técnico y servicios profesionales y rápidos.
