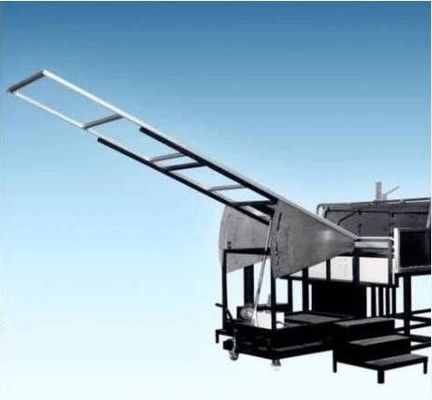

Equipo de prueba de la inflamabilidad de la célula solar del probador de la inflamabilidad de los materiales de construcción Comforms

Comforms inflamables del equipo de prueba de la célula solar a los estándares de la UL 1730 ASTM E108

Introducción de productos

La extensión de célula solar de la llama y de la máquina ardiente de la prueba de la marca se basa en diseño de la UL 1730, del IEC 61730-2 y el desarrollo. Es simular condiciones reales para evaluar el tejado y componentes del funcionamiento resistente al fuego del instrumento, en especímenes de A1.82m, de b los 2.4m y de c los 3.9m para evaluar el nivel de A~C. También puede ser utilizado en el funcionamiento ignífugo de los componentes fotovoltaicos usados en esta prueba.

Estándares

UL 1730: detección de humos de la unidad de vivienda de individuo de la habitación multifamiliar y
monitores: detección de señal eléctrica de polvo de la casa;
UL 790: método estándar de prueba de fuego para los materiales de cubierta de tejado;
ASTM E108-04: método estándar de prueba de fuego para los materiales de cubierta de tejado;
NFPA 256: prueba de fuego de la cubierta del tejado.
Apéndice b del IEC 61730-2: pruebas de fuego en los módulos del picovoltio.

Característica del equipo

Piezas estructurales
1. Materiales de cubierta de tejado de la madera contrachapada, dimensiones: 1.300 (w) X1,000 (d) x120 (h), a
instale la muestra de la prueba;
2. el tablero de prueba de la No-combustibilidad, instalado en el final de la prueba, puede parar la prueba
los paneles moderados;
3. el tablero de control de la fan del acero inoxidable, el ángulo de la prueba puede ser ajustado,
tamaño: 1.440 (l) x 940 (h) milímetros;
4. utilizado para apoyar la prueba del soporte de marco principal, acero resistente a la corrosión, dimensiones: 1.020 (l) x 1.000 (d) x 1.473 (h) milímetros;
5. asamblea de placa no combustible, instalada delante del marco para simular
aleros y cornisa, extensión de la llama de la hornilla al espécimen,
dimensiones: 330 (w) x 2.130 (d) x 584 (h) milímetros;
6. flujo de aire para el panel de prueba: el ± 19 8 kilómetros por hora (5.5M/sec), y configura
monitor del anemómetro;
7. los tubos separados de la ventilación, se pueden extraer desde fuera del aire del laboratorio;
8. el filtro del panal está instalado en el tubo de aire, paleta de guía de entrada instalada del gas;
9. conductos de ventilación equipados del panel del ajuste de la cuesta para ajustar el sentido de chorro de aire;
10. los tubos de la ventilación atados a la guía, pueden aumentar velocidad para asegurar la circulación de aire de la interferencia exterior, placas de la prueba de la fuente de guía hechas del acero inoxidable, ubicación no cambian con la presión de viento;
11 canalice los materiales para el acero inoxidable, resistente a la corrosión y a prueba de calor, tamaño: 2.130 (w) x 762 (h) x 3.000 (l) milímetros;
12. La fan 220V, 50HZ, poder trifásico, se equipa de un sistema reverso puede ajustar automáticamente la velocidad del viento, flujo mínimo para 300m3/min;
13. Inversor infinitamente variable de la velocidad, 0-100% ajustable;
14. Los quemadores de gas (para Shi intermitente Huo, la extensión de la llama y el fuego del vuelo), el 1.12m, 60.3m m, moviéndose en el lado de la prueba tienen 12.7m m (w) *0.91m (largo) rajado;
15. El mechero de gas puede proporcionar un 22,000Btu/min (387kWh), y según a, b, niveles de la combustión de c tres, el flujo de alta precisión del gas de la válvula de control de gas que controla,
16. El termopar superior de la hornilla está instalado 58.7m m, 888 que el ± puede probar el ºC 28;
17. El sistema de ignición automático, asegura la seguridad del funcionamiento de la prueba, regulador del flujo total del electrodo 1.8kVp de la ignición es la presión mínima según diversos estándares, los flujos del gas del control, la clase A y B: 21.000 ~ 22.000 Btu/min (369 ~ 387 KVH) por 10 minutos, clase C: 18.000 ~ 19.000 Btu/min (316 ~ 334 KVH) 4 minutos;
18. Sistema-clase A y B del control de la temperatura: 760±28ºC (1400±50ºF) - 21.000 ~ 22.000 BTU/minuto-clase C: 704±28 c (1300±50ºF) - 18.000 ~ 19.000 Btu/min
19. Los indicadores de presión de la alta precisión y la válvula de regulación de la presión controla la presión de gas;
1)- Cada transferencia al gas en las hornillas necesita seguir métodos de una diversa prueba y de control;
2)- GASERO: usando MFM puede medir exactamente el flujo (control de la válvula de control de flujo);
3)- LPG: flujo de aire usando el sistema del inversor: la cubierta de la prueba en 19 kilómetros por hora del ± 8 (5.5M/sec);
20. Poder girar los materiales de ayuda metálicos de la malla, plataformas, para combustión completa de
materiales;

Pruebe la sección

1. Sistema de control informático de software de control especial de Estados Unidos para el experimento de Labview, pedregal del LCD de la integración 10,2 “;
2. los sistemas de adquisición de datos, lenguaje de programación de LabView se utilizan para programar, las ofertas de adquisición de datos del NI de Estados Unidos de las tarjetas
3. el sistema de adquisición de datos consiste en las piezas siguientes:
módulo de entrada de 16 bits del termopar del ①
módulo de entrada de la conversión del a/d del pedazo del ② 16
Módulo de entrada-salida de los datos del ③
módulo de salida de la conversión del a/d del pedazo del ④ 12
placa madre de la ranura del ⑤ 4 y 8
Módulos de Labview del ⑥
⑦ Labview/módulo de la red de Ethernet

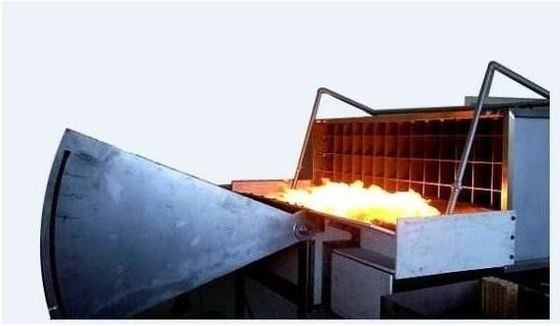

4. los sistemas de prueba de la marca, quemadores de gas, la llama engulleron el material ardiente, el mechero de gas son la temperatura 880±10ºC pueden ser ajustados.

Los resultados del estándar

1. estándares del general para la extensión de la llama
① cualquier parte de los materiales de cubierta de tejado (componente o el panel) de la cubierta de la prueba en la llama o las partículas que brillan intensamente sopladas,
El ② puede resbalar a través, la fractura, materiales de cubierta curvados de tejado, tales como cubierta del tejado abierta,
Seguridad contra incendios del ③ que valora A: la gama de la extensión de la llama es el 1.82M,
Nivel B de la seguridad contra incendios: la gama de la extensión de la llama es los 2.4M,
Seguridad contra incendios espesa de C: el área de extensión del fuego es los 3.9M,
Medido del borde de la extensión de la muestra de la llama,

estándares 2.General para la combustión del tejado
① cualquier parte o componente del panel de la cubierta de la prueba en las llamas que soplan o que caen,
Las piezas del ② de la cubierta del tejado o de una parte de un panel en la estructura de tejado o el componente bajo la forma de partículas luminosas desaparecen,
El ③ continúa con los componentes o los paneles de la combustión
