| Lugar de origen: | China |
| Nombre de la marca: | SKYLINE |
| Certificación: | CE, calibration certificate |
| Número de modelo: | SL-E131 |
| Cantidad de orden mínima: | 1 UNIDAD |
|---|---|
| Precio: | Negoitable |
| Detalles de empaquetado: | CASO DE LA MADERA CONTRACHAPADA |
| Tiempo de entrega: | 15 días hábiles |
| Condiciones de pago: | unión occidental, T/T, Moneygram |
| Capacidad de la fuente: | mes de 10 PC |
| HORIZONTE: | Probador del goteo | Altura del tanque del goteo: | 200m m ~ 2000m m |
|---|---|---|---|
| Material: | acero inoxidable de 3042 b | Espaciamiento del agujero del goteo: | 20 * 20m m. |
| El tanque del goteo: | × 1000 del × 1000 50m m | área de goteo: | 0.64m2; |
| Resaltar: | Medio Ambiente equipo de prueba,Máquina de prueba ambiental |
||

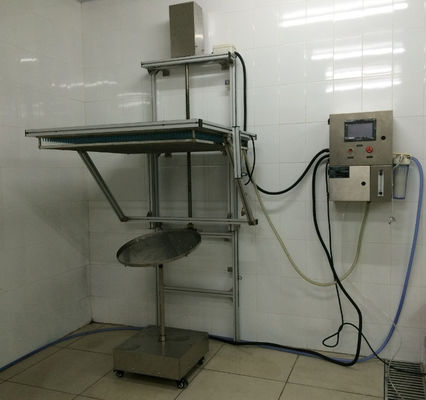

La función principal de este equipo es probar el desempeño físico y otros relacionados de productos bajo condiciones de clima de goteo simulado para productos tales como productos eléctricos y electrónicos, lámparas, gabinetes eléctricos, componentes eléctricos, automóviles, motocicletas y sus componentes y partes.Después de la prueba, a través de la prueba para determinar si el rendimiento del producto cumple con los requisitos para facilitar el diseño del producto, la mejora, las pruebas y la inspección de fábrica.
IEC60529: 1989 + A1: 1999 + A2: 2013, vehículos de carretera ISO20653
1. Es aplicable a la prueba de resistencia al agua de IPX1 e IPX2.
2. Estructura de columna, funcionamiento estable del equipo;El marco principal se puede empaquetar como un todo, lo que es conveniente para el transporte y ahorra tiempo de instalación en el sitio.
3. El marco del equipo está hecho de aleación de aluminio de alta calidad, y el plato giratorio de muestra está hecho de una placa de acero inoxidable SUS304 # para garantizar que no se oxide después de un uso prolongado.
4. Placa de lluvia: diseño al vacío, hecho de acero inoxidable resistente a la oxidación, duradero.
5. Elevación de la placa de gotas de lluvia: se utiliza un polipasto eléctrico de alta calidad para controlar la placa de gotas de lluvia, que se puede levantar suavemente.
6. La posición de contacto de la boquilla tiene un diseño cónico de latón, que puede reemplazar rápidamente la aguja;Se instala una cubierta protectora de malla de acero inoxidable debajo de la aguja para evitar que la cabeza del operador de prueba toque accidentalmente la aguja de prueba.
7. Caudal por goteo: el caudalímetro está equipado con una válvula reguladora, que se puede ajustar de forma manual y precisa.
8. El panel de goteo de lluvia se puede subir y bajar automáticamente, y la boquilla se detendrá automáticamente cuando esté a 200 mm del punto más alto del objeto probado (detectado por el interruptor fotoeléctrico).
9. Tiene la función de secado por aire comprimido.Una vez completada la prueba, se puede eliminar el exceso de agua en la caja de goteo para evitar bloquear el orificio debido al estancamiento y la formación de incrustaciones durante mucho tiempo.
10. La etapa de muestra utiliza un motor paso a paso, y la velocidad de rotación y el ángulo estándar se pueden configurar con precisión en la pantalla táctil.El estándar IPX1 requiere una velocidad de 1r/min;Puede completar automáticamente los requisitos de prueba de ángulo IPX2: lluvia de goteo de cuatro posiciones durante 2,5 minutos respectivamente.
11. El tocadiscos está equipado con una toma de corriente de muestra (AC220,10A).El tiempo de encendido y apagado de la muestra de energía se puede controlar a través del programa: apagado (0-999 min) - encendido (0-999 min) - apagado (0-999 min), que es aplicable al encendido y apagado de la muestra durante la prueba.
12. Los componentes de control central son pantalla táctil de 7 pulgadas + PLC Panasonic;Los componentes eléctricos son marcas importadas como LS y Omron;El proceso de cableado deberá cumplir con los requisitos de las normas nacionales, el diseño del tablero eléctrico deberá ser razonable, el cableado deberá ser firme y las marcas deberán ser claras.
13. La base del equipo está equipada con 4 ruedas con freno de banda móvil para facilitar el movimiento y la fijación.
| Parámetros estructurales | |
| área de goteo | Aproximadamente 1000*1000mm |
| Dimensiones externas del equipo | L*An*Al mm(1230*1340*2420mm) |
| Apertura de goteo | ￠0,4 mm |
| Distancia entre orificios de goteo | 20*20mm |
| Diámetro del plato giratorio | 600 mm |
| Altura de la plataforma giratoria | 600 mm |
| Parámetros funcionales | |
| Velocidad de flujo de lluvia | 1-3 mm/min |
| Modo de regulación de caudal | Ajuste manual |
| Altura de elevación del panel de goteo de lluvia | 1000—1800 mm se puede ajustar |
| Rango de elevación de la mesa giratoria | Sin elevación (tipo fijo) |
| Cojinete de plato giratorio | 50KG |
| Inclinación del plato giratorio | 0°或15°°(Dirección horizontal) |
| Velocidad de la plataforma giratoria | 1 r/min (IPX1) |
| Tiempo de prueba | 0-999 minutos |
| Dispositivo de protección de seguridad | Protección contra fugas, protección contra cortocircuitos, protección anticolisión |
| Parámetros eléctricos | |
| Fuente de alimentación | 220V |
| Energía | 1,0 kilovatios |
Perfiles de aluminio para estanterías
Carril SU304 # acero inoxidable
Polipasto eléctrico AC220V
Tablero de goteo al vacío SU304 # fabricado en acero inoxidable
Tocadiscos SU304 # fabricado en acero inoxidable
Material de latón del soporte de la aguja de goteo
Aguja de goteo Φ0.4mmSU304 # acero inoxidable
controlador PLC
Pantalla táctil a color de 7 pulgadas
Motor paso a paso de la plataforma giratoria
Interruptor de fugas 20A, 2P
Eléctrico de baja tensión /
Relé DC24V
Fuente de alimentación conmutada 24V, 50W
Caudalímetro de panel de vidrio LZT-15
Filtro purificador de agua de una sola etapa de 10 pulgadas
Accesorios de tubería PVC + SU304 # acero inoxidable
Aguja boquilla aguja SU304 # acero inoxidable
