Probador de la inflamabilidad de los materiales de construcción del laboratorio, cámara vertical de la prueba de la bandeja UL1685 para los cables

Equipo de prueba de la inflamabilidad del laboratorio, cámara vertical de la prueba de la bandeja UL1685 para los cables

Uso

Componentes principales incluyendo

a. Sistema de control de código fuente de la ignición

torre de b.Collection y sistema de control del extractor del humo

presión de c.Gas y sistema de control de flujo

transmitencia de d.Smoke y sistema de medida de la temperatura

sistema de medida de la altura de e.Flame

Parámetros técnicos

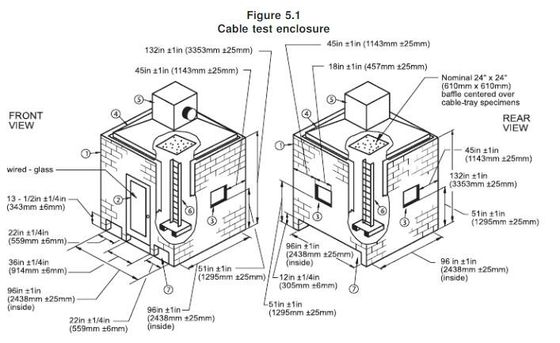

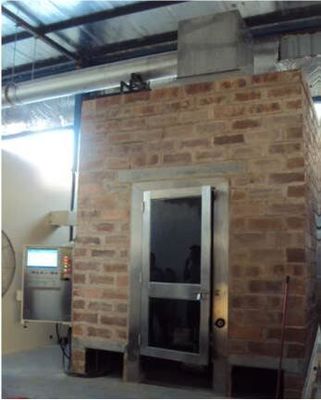

1. Laboratorio: la pared adopta el ladrillo refractario de alta temperatura, la superficie interna se trata con negro, y la dimensión de la pared es W2438 x D2438 x H3353mm; pintado

2. Puerta del laboratorio: Marco de acero inoxidable de W0.9 x de H2m, puerta de cristal endurecida;

3. Humo que recoge la torre: el ángulo de inclinación de 40 grados, el cubo es 914m m; la longitud del filtro es 610m m;

4. Ventana panorámica: la longitud lateral es 457m m, la distancia de la parte inferior a la tierra es 1295m m, y la derecha a la pared es 1143m m.

5. Entrada de aire: 559 x 343m m, 914 x 305m m, 2438 x 343m m;

6. Tubo de escape: L9000 * diámetro 406m m, instalado en la torre a la derecha del nivel de la colección del cubo;

7. Escalera ardiente: altos 2400m m, L305 * W25 * D25. La distancia de 299m m entre el cuadrado dos;

8. A: hay 242 el agujero L341mm * D30mm;

9. Flujo del gas: 13.2L/mim, presión estándar y temperatura, control de flujo total;

10. Flujo de aire: 76.8L/mim, presión estándar y temperatura, control de flujo total;

11. Detección del flujo: el metro de flujo de la presión diferenciada se utiliza para medir el flujo del tubo de escape, proporcionando la base para controlar la velocidad de la fan.

12. Transmitencia: la fotocélula del silicio detecta la densidad de humo de la muestra cuando se quema la muestra.

13. Altura de la llama: la luz visible infrarroja en tiempo real indica la altura actual de la llama;

14. Software especial: puede dibujar el flujo en tiempo real de la tubería, la densidad de humo, la altura de la llama y otros datos para dibujar la curva, y genera informes, puede ser preservado para la inspección o la impresión;

15. Sistema de control: ordenador + software de control, flujómetro total, etc.

Estándares

Según la cláusula 9,6 y 9,7 de UL1685-2007, UL2556-2007
