Equipo de prueba crítico de la inflamabilidad del flujo radiante del probador de la inflamabilidad de los materiales de construcción

Equipo de Prueba de Inflamabilidad de Flujo Radiante Crítico para Paneles de Suelo

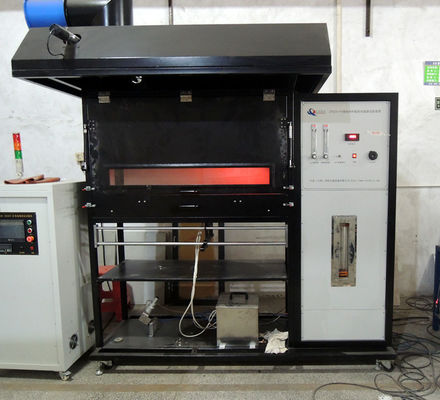

Aparato de Prueba de Panel Radiante SL-FL05

Para medir el flujo radiante crítico de propagación de llama horizontal y la densidad de humo del material del suelo durante la prueba.

Descripción del Producto

El Aparato de Prueba de Panel Radiante SL-FL05 es un sistema de prueba de reacción al fuego diseñado para materiales de suelo, que mide el flujo radiante crítico y el comportamiento de propagación de llama bajo una fuente de calor radiante controlada. Se utiliza para evaluar revestimientos de suelo como alfombras, madera, vinilo y compuestos para la clasificación de seguridad contra incendios, proporcionando datos esenciales sobre la resistencia a la ignición y la propagación de la llama.

Características
1. Todos los componentes estructurales están hechos de acero inoxidable, apariencia y resistencia a la corrosión;
2. La fuente de radiación es una placa cerámica porosa de 300 mm * 450 mm, inclinada 30 °;
3. El calorímetro es importado de Estados Unidos, rango 50 kW/m2;
4. El diámetro de los ignitores es de 0.7 mm, 19/EA, ubicado en la parte inferior de la línea central de cada 60 °;
5. La placa estándar está hecha de silicato de calcio sin capa de recubrimiento, de tamaño 1050 * 250 mm y grosor 20 ± 1 mm, densidad 850 ± 100 kg/m³;
6. Un pequeño quemador auxiliar de ignición de acero inoxidable enciende la muestra.
7. Válvula de control de flujo de entrada, control preciso del flujo de propano;
8. Equipado con un soplador de aire que proporciona aire, gas mezclado a través del mezclador Venturi.

Normas
• ISO 9239-1: Prueba de reacción al fuego de suelos - Parte 1: Rendimiento de combustión de materiales de suelo probados por calor radiante
• ISO 9239-2: Prueba de reacción al fuego de suelos - Parte 2: Prueba de estado de propagación de llama bajo un flujo de calor de 25 kW/m2
• ASTM E 648: Flujo radiante crítico de suelos - prueba estándar - el sistema de revestimiento utiliza energía de calor radiante
• ASTM E 970: Uso de una fuente de energía de calor radiante, prueba estándar de aislamiento de suelo para flujo radiante crítico utilizando energía de calor radiante
• NFPA 253: Método de prueba estándar para el uso de energía de calor radiante, sistema de superposición de placas de prueba de flujo radiante crítico

Parámetros técnicos

• Suministro de gas y combustión – El soplador proporciona gas continuo; el compresor suministra aire intermitente. Panel de control de gas: válvula de aguja para altura de llama, MFC para flujo con pantalla digital. El soplador controlado por inversor y el mezclador Venturi garantizan una relación aire/gas y una llama estables.
• Placa radiante y quemador – Placa cerámica alveolar resistente al calor (300×450 mm, inclinada 30°). Quemador poroso en forma de T con autoignición y sistema automático de empuje de muestra.
• Calibración – El aparato de calibración poroso ajusta la salida radiante mediante movimiento hacia arriba, izquierda o derecha.
• Cámara y escape – Cámara interior revestida con placas de silicato de aluminio resistentes al calor y a la corrosión. Campana de ventilación de acero inoxidable en la parte superior. La chimenea tiene un termopar; otro termopar dentro de la cámara – ambos monitoreados por software.
• Medición y control – Medidor de flujo de calor con refrigeración por agua portátil (sin agua corriente externa). El radiómetro IR muestra la temperatura de la placa. Sistema óptico con fuente de luz de 2900±100 K y receptor de señal avanzado. PC integrado de 19” con software LabVIEW para adquisición de datos y control.
• Opcional – Sistema de prueba de densidad de humo disponible bajo pedido.

Aplicación

Pruebas de Materiales: Adecuado para diversos revestimientos de suelo como alfombras textiles, corcho, madera, caucho, suelos de plástico y materiales de recubrimiento de suelos

Construcción y Edificación: Prueba de propagación de llama y características de combustión de materiales de suelo utilizados en hogares, oficinas y espacios públicos

Transporte: Evaluación del rendimiento contra incendios de suelos en ferrocarriles, aviación y transporte marítimo

Materiales de Aislamiento: También puede medir la radiación crítica del aislamiento de celulosa para suelos de áticos

Cumplimiento y Clasificación: Proporciona datos esenciales para la certificación y para clasificaciones de seguridad contra incendios como el sistema Euroclase (A2FL, BFL, CFL, DFL)

Preguntas Frecuentes

P1: ¿Qué materiales puede probar y qué normas cumple?

R1: Prueba casi todos los revestimientos de suelo: alfombras textiles, corcho, madera, caucho, vinilo y recubrimientos rociados. Cumple totalmente con ISO 9239-1/-2, ASTM E648, ASTM E970, NFPA 253 y GB/T 11785-2005, por lo que sus resultados son aceptados en todo el mundo.

P2: ¿Qué mide realmente y cuáles son las especificaciones clave?

R2: Mide el flujo radiante crítico – el nivel de calor mínimo necesario para mantener la propagación de la llama – proporcionándole una clara clasificación de riesgo de incendio. Especificaciones clave: placa radiante cerámica de 300×450 mm (hasta ~900 °C), medidor de flujo de calor (0-15 kW/m², ±0.2 kW/m²), y flujo de escape de 2.5 m/s.

P3: ¿Qué tan precisos y repetibles son los resultados?

R3: Muy. El suministro de gas utiliza un controlador de flujo másico y un mezclador Venturi con soplador controlado por inversor para una relación aire-combustible estable. Puede ajustar la salida con un dispositivo de calibración de 3 vías, y un radiómetro IR proporciona la temperatura de la placa en tiempo real.

P4: ¿Es fácil de operar?

R4: Absolutamente. La autoignición y un empujador automático de muestras eliminan las conjeturas. Todo el sistema funciona en un PC de 19 pulgadas con software LabVIEW: configure los parámetros, inicie y déjelo funcionar.

P5: ¿Cuáles son los requisitos de instalación y mantenimiento?

R5: Instalar en una habitación sin corrientes de aire a 23 ± 5 °C y 50 ± 20 % HR, utilizando gas propano. Mantenimiento: limpiar regularmente la placa radiante y verificar la salida con un radiómetro calibrado para mantener la precisión.

P6: ¿Hay extras opcionales?

R6: Sí – puede agregar un módulo de prueba de densidad de humo para medir la producción de humo, proporcionando un perfil de seguridad contra incendios más completo sin una máquina separada.
