Máquina de ensayo de la fuerza de inserción y extracción del cargador y del cable Máquina de ensayo de la fuerza de inserción y extracción del cable

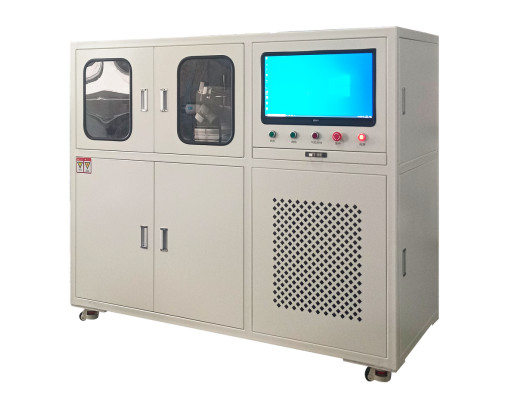

Introducción a la máquina

Esta máquina está diseñada principalmente para la detección por lotes de la fuerza de inserción y la fuerza de retirada en la línea de montaje de la pistola de carga.el asiento de carga está fijo, y la pistola de carga ejecuta la prueba a una cierta velocidad para detectar la fuerza de inserción y retirada de la pistola de carga.operación sencilla y conveniente, y se pueden almacenar todos los datos (condiciones de ensayo, curva de desplazamiento, curva de vida, informe de inspección, etc.),la máquina puede establecer la fuerza de inserción y la fuerza de retirada límites superiores e inferiores del rango de fuerza, la fuerza medida más allá del rango de salida de alarma puede. Es un precio integral es relativamente fuerte para la carga de la pistola de ensayo de la línea de montaje.

La máquina se utiliza a menudo para: prueba de inserción y extracción de armas de carga de vehículos de nueva energía, vehículos eléctricos puros, vehículos híbridos.

Procedimiento de ensayo

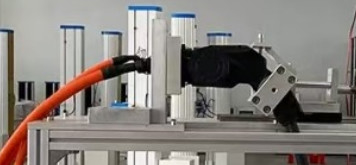

Esta máquina es adecuada para la detección de la fuerza de inserción y retirada de producción en serie.el cilindro se mueve, se mueve hacia la pistola de carga para empujar la hebilla, de modo que la hebilla esté en un estado relajado, de modo que la hebilla no se dañe durante la fuerza de tracción de prueba.La acción del tornillo de la máquina de prueba hace que el arma de carga se mueva en el asiento de carga, y se registra la curva de desplazamiento de la fuerza formada, y el valor de la fuerza de inserción y la fuerza de retirada se capturan automáticamente.,y luego el cilindro se mueve, vuelve, saca el arma de carga, y una prueba del producto se completa.

Parámetro técnico

Tipo de carga de ensayo 2kgf, 5kgf, 20kgf, 50kgf (elegir una)

Resolución mínima 0.01

Carga mínima de la pantalla 0,1gf, 1gf, 10gf

Precisión de carga 0,2% FS

Distancia mínima de ajuste fino 0,01 mm

Rango de medición de la fuerza efectiva 0,4%-100%

El error de la fuerza de ensayo está dentro del ± 1% del valor indicado

Rango de velocidad de ensayo 0-300 mm/min

Precisión de la velocidad ± 1%

Resolución de la fuerza máxima de ensayo ±1/100000 (resolución constante en todo el ensayo)

Unidad de valor de la fuerza Kg, N, lb, g, KN

Unidad de desplazamiento mm, cm, en

Protección contra sobrecarga Protección automática por encima del 10% de la carga máxima

Protección de límites electrónica del dispositivo de seguridad

Dimensiones 1200 × 600 × 1600 mm

Peso de la máquina 200 kg
