Equipo de ensayo de juguetes para el ensayo de energía cinética

Probador de energía cinética para juguetes, equipo de prueba, sensor de distancia seleccionable 10/30cm

Introducción del producto

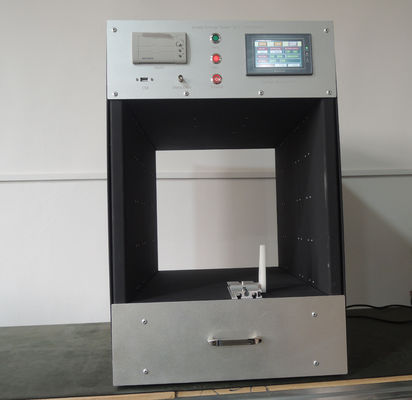

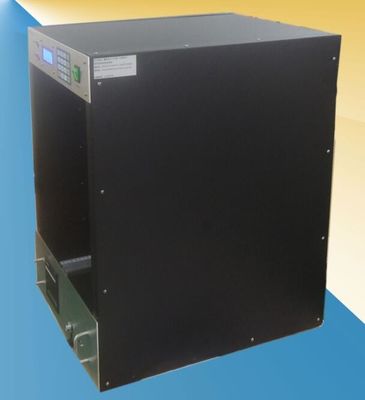

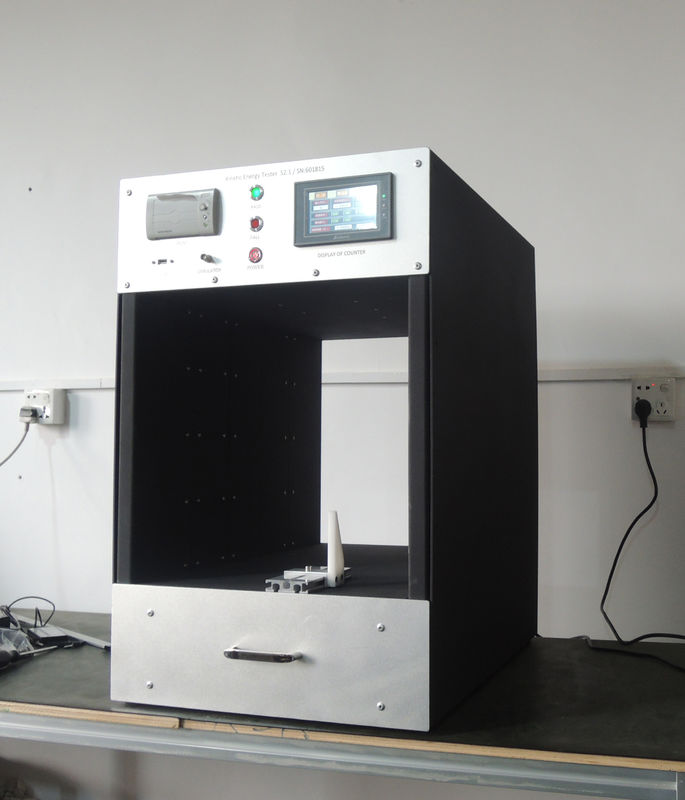

El probador KE es un equipo para verificar la velocidad de un objeto (DUT) que pasa a través del túnel de prueba. Según el resultado leído y el valor de masa del DUT, podríamos calcular el valor de energía cinética y saber cuán peligroso es el DUT.

Dentro del túnel de prueba de este probador KE, hay tres conjuntos de grupos de sensores infrarrojos. Un conjunto para iniciar el temporizador y los otros dos para detener el temporizador.

Cada grupo incluye 30 pares de sensores infrarrojos. Están ubicados en una placa opuesta y la luz infrarroja, el transmisor y el receptor están fijos en una posición opuesta y la señal se transmitirá y recibirá a través de un espacio estrecho de 1 mm.

El primer grupo de sensores se llama “Sensor de inicio”. El segundo grupo se llama “Sensor de parada de 10 cm” y el tercer grupo se llama “Sensor de parada de 30 cm”.

La distancia entre “Sensor de inicio” y “Sensor de parada de 10 cm” es de 10 cm. Siempre se utiliza para detectar objetos de baja velocidad o alta fricción del aire.

La distancia entre “Sensor de inicio” y “Sensor de parada de 30 cm” es de 30 cm. Siempre se utiliza para detectar objetos de alta velocidad o baja fricción del aire.

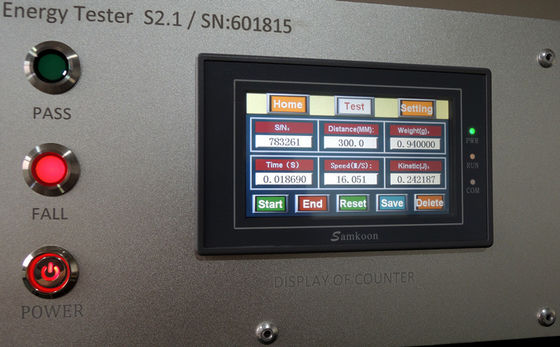

El temporizador de 1/10000 s se iniciará cuando el “Sensor de inicio” detecte el DUT, el temporizador se detendrá hasta que el “Sensor de parada de 10 cm” o el “Sensor de parada de 30 cm” detecten el DUT. (Según el rango de prueba seleccionado por el usuario).

Requisitos básicos

1. Entrada de 220 V CA

2. Encienda el probador y déjelo calentar durante 5 minutos.

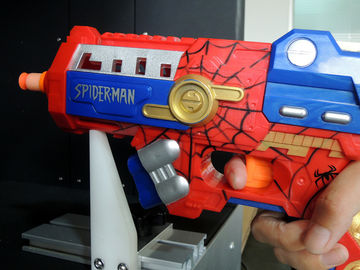

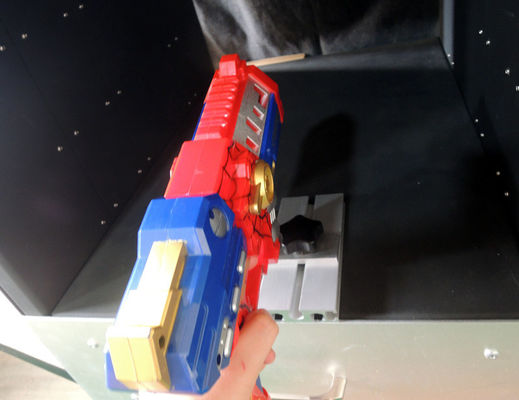

3. El DUT debe pasar por el túnel horizontalmente.

4. El diámetro del DUT debe ser mayor a 5 mm

5. La velocidad del DUT debe ser inferior a 140 m/s

6. Tiempo de prueba (el tiempo que el DUT tarda en pasar debe ser inferior a 2,6 S

Parámetros técnicos

Función básica / Especificación

Parte de asistencia

1. Simulador de bala.

2. Túnel de prueba de 40 cm de ancho

3. Teclado

4. Cable de interfaz de PC

5. Impresora térmica de 2”

6. Cajón

7. Papel térmico de repuesto
