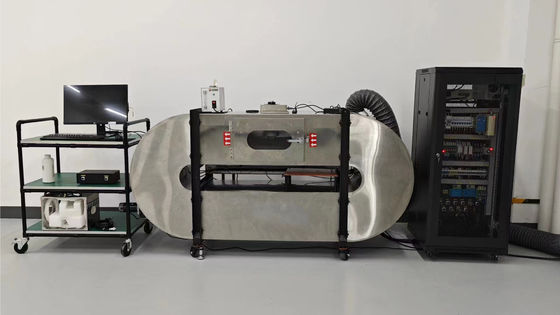

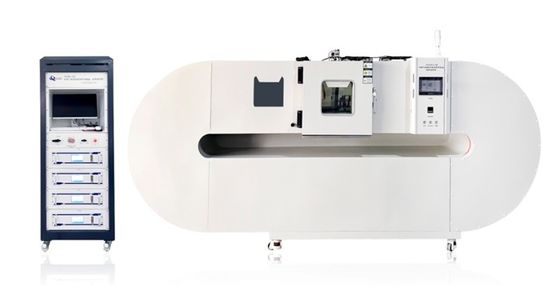

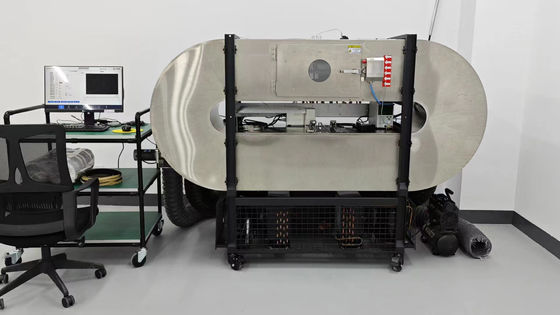

EN54-7/EN14604 Túnel de ensayo del detector de humo y fuego

Introducción del producto

I. Ámbito de aplicación:

1.1 Aplicable a los edificios civiles instalados de acuerdo con la luz dispersa,Principio de luz transmitida (principio fotoeléctrico) funcionamiento de la alarma de las alarmas independientes de detección de incendios de detección de humo, detectores de humo de tipo puntual para cada ensayo funcional.

1.2 Elementos de ensayo:

1.2.1 Prueba del umbral de respuesta

1.2.2 Prueba de función

1.2.3 Prueba de inversión de polaridad

1.2.4 Prueba de encendido

1.2.5 ensayo de repetibilidad;

1.2.6 Prueba de orientación;

1.2.7 Prueba de consistencia;

1.2.8 ensayo de flujo de aire;

1.2.9 ensayo de la luz ambiente;

1.2.10 Ensayos a altas temperaturas

II normalidad

2.1 Cumplir con la norma EN54-7"detectores de humo de tipo punto": EN14604

III las principales características técnicas:

3.1 Caja de anillos: diseño modular, con un agujero previo de sensor, interfaz reservada para el marco del enchufe de producción, con espacio para actualizar y ampliar;

3.2 Parte de control: desarrollada por el software de desarrollo GXWORKS2 y GOOLMAYHMI, con una interfaz clara y sencilla, puede identificar automáticamente la alarma, el cambio de aire, el registro, la rotación automática del ángulo,cambio de velocidad del viento, etc., y muestran los parámetros de ensayo tales como la velocidad del viento, la temperatura, la concentración y la velocidad de aumento del humo;

3.3 Densitómetro óptico: reflector, diseño de aislamiento de vibraciones, corrección automática de cero, corrección automática de la desviación de medición de la contaminación por humo;

3.4 humo de ensayo: el uso de un generador de aerosoles de parafina líquida. Distribución uniforme del tamaño de las partículas, producción estable de humo, el tamaño de las partículas representa más del 90% del número de partículas de humo.Generación automática de humo, control de circuito cerrado de la velocidad de ascenso del humo por el receptor de control, eliminar automáticamente el humo restante de la tubería;

3.5 Caja de inserción de viento circulante, mezcla de humo y calefacción: seis ventiladores circulantes, ventilador con control PWM, tabla de mezcla de humo de dos capas, varilla de calefacción de control SCR;

3.6 Placa de elevación motorizada: controlada por un servomotor, que controla automáticamente el azimut de la placa de elevación de la instalación de humo, fijada con una placa adaptadora;

3.7 Parte de intercambio de humo de escape y aire: controlada por un ventilador de gran caudal, con válvula de frenado controlada por ejecución de un programa informático;

3.8 Sistema de admisión de aire: adopción de un filtro multicapa para garantizar la admisión de aire limpio en la caja de humo;

IV. Principales parámetros técnicos:

4.1 Composición del instrumento: consta de una caja anular, un dispositivo de producción de humo, un área de ensayo, una parte de medición de la concentración de humo, una parte de regulación del flujo de aire y una parte de medición;

4.2 Caja de ensayo:

4.2.1 Composición: compuesta por el área de ensayo, el disco de elevación motorizado, la parte de escape de humo y de intercambio de aire, la parte de admisión de aire y la parte de medición;

4.2.2 Estructura: estructura de caja hermética de circuito cerrado, de tres capas, la capa interior es de papel de aluminio, la media es una capa de aislamiento de caucho y plástico,y la cáscara exterior es pintura de horneado electrostática de alta temperatura.

4.2.3 Especificación: el área de ensayo es de 425 mm*425 mm*1100 mm;

4.2.4 Velocidad del flujo de aire: 0,8 m/s±0,1 m/s, 0,2 m/s±0,04 m/s, 1,0 m/s±0,2 m/s;

4.3 Dispositivo de producción de humo:

4.3.1 Humo de ensayo: utilizando un generador de aerosoles de parafina líquida;

4.3.2 Tamaño de partículas: 0,2 mm~1,0 mm, representando más del 90% del número de partículas de humo;

4.3.3 Buena reproducibilidad y estabilidad de la distribución del tamaño de las partículas;

4.3.4 Velocidad de inyección de humo de ensayo en la caja de humo: detector fotoeléctrico (valor m): 0,015 dBm-1 min-1≤Δm/Δt≤0,1 dBm-1min-1;

4.3.5 Estabilidad de la producción de humo y del humo de ensayo: garantizar la estabilidad del humo de ensayo mediante el control de la estabilidad de la velocidad de aumento del humo dBm-1min-1;

4.3.6 Modo de control de la generación de humo:

4.3.6.1 Modo de elevación del humo: aumentar gradualmente la concentración de humo de acuerdo con la velocidad de elevación del humo preestablecida y corregir en circuito cerrado la velocidad de elevación del humo en el proceso;

4.3.6.2 Modo de humo constante: mantener el valor de concentración de humo en el nivel preestablecido después de que el humo haya alcanzado una concentración constante,y la velocidad de fluctuación de la concentración de humo constante no es superior a ±0.01 dB/m.

4.4 Medición del umbral de respuesta:

4.4.1 Método de medición: existen métodos ópticos de medición;

4.4.2 Medición del umbral de respuesta por método óptico.

4.4.2.1 Principio de funcionamiento: con el coeficiente de sensibilidad a la luz m (unidad dB/m), el momento de alarma del detector de la densidad de humo, medido por el detector fotoeléctrico, es decir,con el valor del coeficiente de sensibilidad a la luz m (unidad dB / m), la fórmula de cálculo es m = (10 / d) lg (P0 / P);

4.4.2.2 longitud de medición óptica: no superior a 1,1 m;

4.4.2.3 Emisor: longitud de onda del haz de 800 nm ~ 950 nm;

4.4.2.4 Tiempo de respuesta (T90): ≤ 3 s;

4.4.2.5 Rango de medición: rango de coeficiente de reducción de luz de 0,001 a 1,1 dB/m;

4.4.2.6 Error de medición: (m*5%±0,02) dB/m;

4.4.2.7 Resolución: 0,001 dB/m;

4.4.2.8 Antes de cada medición, se comparará la lectura del instrumento de medición con la lectura en aire limpio (punto cero) y el error de medición será ≤ 0,02 dB/m;

4.4.2.9 Fuente de luz: fuente de luz infrarroja de 800 nm a 950 nm;

4.4.2.10 receptor: Japón Hamamatsu tubo de luz de silicio.

4.5 Ensayos a altas temperaturas:

4.5.1 Temperatura de trabajo de la caja de humos: temperatura ambiente ~ 70°C;

4.5.2 Velocidad de aumento de la temperatura: < 1°C;

4.5.3 Potencia de calefacción: 3 kW;

4.5.3 Uniformidad de la temperatura: desviación de cada región en la sección transversal del área de ensayo ≤ 0,2 °C;

4.5.4 Inicio con una sola tecla, identificación automática de alarma, finalización automática de la rotación del ángulo, ensayo de umbral en frío, calefacción, conservación del calor, ensayo de umbral a alta temperatura, registro, reinicio del ángulo.Curva de temperatura, se puede ver la curva de concentración de humo, la curva de aumento de la tasa de humo;

4.6 Dispositivo con flash:

4.6.1 Estructura: una caja cúbica hexadecimal con 4 superficies no potables revestidas por una lámina de aluminio brillante en el lado interior;

4.6.2 lámparas fluorescentes: cada lámpara fluorescente tiene una potencia de 30 W, una temperatura de color de 3200 K^-4200 K y un diámetro de aproximadamente 380 mm. Están fijadas en el interior de cada una de las cuatro superficies cerradas;

4.6.3 El detector estará montado en el centro de la superficie superior del hexaedro de modo que la luz pueda llegar al detector desde la parte superior, inferior y laterales;

4.6.4 Lámpara: primer envejecimiento 100 h después de su uso, uso 2000 h después de que la lámpara deba desecharse;

4.6.5 Dimensiones exteriores: 380 * 380 * 380 mm.

4.7 Sección de control:

4.7.1 consta de dos partes: pantalla táctil y parte de control por ordenador;

4.7.2 Curva de ensayo: curva de concentración de humo, curva ascendente de humo;

4.7.3 Acceso y registro de datos: almacenamiento automático de datos de ensayo, máximo 10000 elementos por elemento, puede formar un informe EXCEL;

4.7.4 Adquisición de datos: compuesta por una tarjeta de adquisición, un módulo de temperatura y un módulo AD;

4.8 estructura general:

4.8.1 material del chasis: el cuerpo principal de placa de acero de alta calidad, pintura de horneado electrostática a alta temperatura;

4.8.2 Dimensiones generales: longitud * anchura * altura de 2600 mm * 820 mm * 1640 mm;

4.8.3 Material de la caja: acero inoxidable USU304 #, el centro de 10 mm de algodón aislante térmico;

4.8.4 Método de fijación: el equipo viene con ruedas (con frenos), toda la caja de humos puede ajustarse por elevación total (150 mm)

4.8.5 Fuente de alimentación: AC220V, potencia total de 3,5 kW.

4.9 Uso del medio ambiente:

4.9.1 Temperatura ambiente aplicable: entre 13°C y 35°C;

4.9.2 Humedad relativa aplicable: 55% ± 20

4.9.3 El suelo debe ser plano y sólido;

4.9.4 ventilación de los alrededores;

4.9.5 Ambiente antivibración y antiluz
