| Lugar de origen: | China. |
| Nombre de la marca: | Skyline |
| Número de modelo: | Se aplicará a los vehículos de motor de motor de motor. |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | $3000-6000 |
| Detalles de empaquetado: | Caja de la madera contrachapada |
| Tiempo de entrega: | 15 días laborables |
| Condiciones de pago: | T/T, L/C, D/A, D/P |
| Capacidad de la fuente: | 20 SET por mes |
| Eje de X: | 100 milímetros | Eje Y: | 100 milímetros |
|---|---|---|---|
| Ampliación: | 10x, 20x, 50x, 100x | El poder: | 10/220V (AC).50/60Hz,400W |
| Exactitud de medición: | (3+L/200)um | ||
| Alta luz: | Equipo óptico de 100 mm x eje,Equipo óptico del eje X y del eje Y |
||
Aplicaciones y finalidad del ensayo

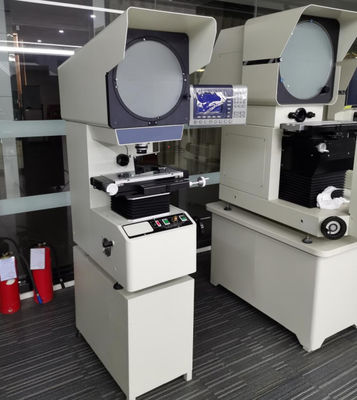

La calidad del sistema óptico de este producto es excelente, la imagen de la lente objetiva es clara y el aumento es preciso.el error de medición del contorno es inferior a 0.08%; el error de indicación de las coordenadas de medición puede alcanzar (3+L/200) μM; está equipado con una microimpresora especial y un interruptor de pie, que es muy conveniente para la salida de datos y el muestreo.La imagen de la pieza de trabajo puede ser una imagen vertical completa o una imagen invertidaEl elevador del eje Z de este proyector adopta un método de transmisión de guía de tren, lo que mejora la estabilidad y durabilidad del fuselaje.
Ventajas
En comparación con productos similares, el proyector de medición producido por nuestra empresa tiene las siguientes características:
1Este instrumento puede detectar de manera eficiente los contornos y las formas de la superficie de varias piezas de trabajo complejas, tales como: plantillas, piezas de estampado, camas, tornillos, engranajes,máquinas de moler y otras herramientas, cuchillos y piezas, así como terminales, relojes y acero.
2Tiene una gama más amplia de aplicaciones. Es ampliamente utilizado en maquinaria, moldes, medidores, electrónica, industria ligera y otras industrias.Es un equipo de verificación de mediciones indispensable para salas de medición y talleres de producción..
3Precisión de medición del instrumento: (3+L/200) μm
4Resolución de la pantalla digital de las coordenadas X y Y: 0,0005 mm
5. Sistema de procesamiento de datos: DP100 sistema de procesamiento de datos multifuncional, pantalla china completa puede hacer muestreo de múltiples puntos, rotación de coordenadas, punto, línea, distancia,salida de datos RS-232 de detección de ángulo, puede mostrar gráficos de medición.
6Adopta una turbina de ángulo de 45° y una varilla de vórtice para levantar.
Parámetros técnicos
Se pueden elegir 150*50mm, 200*100mm, 300*150mm
| Modelo | Se aplicará a los vehículos de motor de motor de motor. | ||||
| Mesa de trabajo | Víaje del eje X (mm) | 200 | |||
| Víaje del eje Y (mm) | 100 | ||||
| Tamaño de la mesa de metal (mm) | 350×170 | ||||
| Tamaño de la mesa de vidrio (mm) | 246×120 | ||||
| Víaje del eje Z (mm) | 100 ((Para el enfoque) | ||||
| M.Precisión de medición | (3+L/200) um | ||||
| Resolución de la regla de rejilla | 0.0005 mm | ||||
| Pantalla de proyección |
tamaño de la pantalla ((mm): Φ300mm Adopte la tecnología fotolitografía japonesa, grabado con línea de palabras de arroz. |
||||
| Rango de rotación: 0 a 360° | |||||
|
Resolución de visualización del ángulo de rotación: 1° o 0,01° Adopta el codificador rotativo japonés |
|||||
|
Objetivo lente
|
Magnificación |
10 veces (Esencial) |
20 veces (Facultativo) |
50X (Facultativo) |
100 veces (Facultativo) |
| Visión del objeto (mm) | F30 | F15 | F6 | F3 | |
| Distancia de trabajo (mm) | 77.7 | 44.3 | 38.4 | 25.3 | |
| Sistema de tratamiento de datos | Sistema de procesamiento de datos multifunción, puede medir punto, línea y ángulo. | ||||
| Iluminación |
Lámparas halógenas de 24 V/150 w La iluminación de transmisión y reflexión adopta lámparas halógenas de 24V y 150W importadas de Osram, Alemania. |
||||
| Frío | Refrigerador de aire forzado (3 ventiladores axiales) | ||||
| Tamaño de la máquina | 788*524*1152 mm | ||||
| El poder | 110/220V (AC).50/60Hz,400W | ||||
