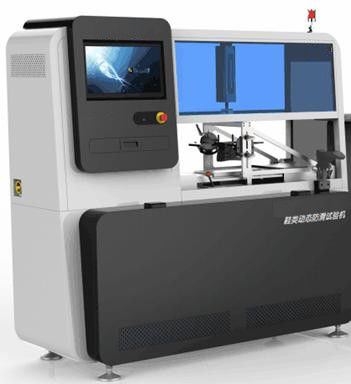

Equipo de prueba del calzado 1500W de GB/T 3903.6-2017 para la prueba de funcionamiento anti dinámica de la resbalón

Máquina de prueba antirresbaladiza dinámica del calzado

Aplicaciones

Utilizado para la prueba de funcionamiento antideslizante dinámica del zapato o del lenguado entero.

Estándares

GB/T 3903.6-2017, GB/T 28287-2012, EN 13287-2012, ASTM F2913-2011 (ASTM F1677-2005), SATRA TM 144, EN ISO 20345, 21148:2020 DEL GB, 20265:2019 DEL GB, 4549:2013 DE QUARTERBACK/T, QUARTERBACK/T 4552-2020, 4553:2013 DE QUARTERBACK/T, 4556:2013 DE QUARTERBACK/T, QUARTERBACK/T 5300-2018, QUARTERBACK/T 5301-2018, QUARTERBACK/T 5412-2019, QUARTERBACK/T 5541-2020;

Principio

Aplique la carga especificada con diversos medios (placa de acero inoxidable, baldosa cerámica o especificado). Fije el número y la velocidad especificados de la fricción. Para medir el coeficiente de la fricción del lenguado para determinar la resistencia del resbalón del zapato;

Artículos de la prueba: Resbalón delantero del talón

Resbalón posterior del forepart

Resbalón plano delantero

Especificaciones

1. Presión vertical: 0~1000N;

2. Tensión horizontal: 0~1000N;

3. Velocidad de la prueba: (0~0.3±0.03) m/s ajustable;

4. Movimiento de la placa movible: 0~200m m;

5. Tiempo estático del contacto: 0~5s;

6. Dispositivo de fijación del último del zapato: 0~30;

7. Sensor vertical: 1KN uno (tipo del disco de Japón NTS);

8. Sensor llano: 1KN dos (tipo del disco de Japón NTS);

9. Exactitud: el ±0.5%;

10. Exactitud de control vertical de presión: el ±1%;

11. Tiempo vertical del control de presión: 0 al valor determinado, menos de 0,2 segundos;

12. Reductor planetario: el ratio de reducción es 1:15, y la operación es de poco ruido;

13. Adopte el carril de guía linear de la precisión;

14. Embrague del freno: R&D de Taiwán;

15. Correa dentada de transmisión: Corea del Sur Samsung;

16. Sensor de la dislocación: Precisión 0.001m m de Japón Renania;

17. Tabla de trabajo: 600*320m m (hecho del acero inoxidable);

18. Motor del control: Motor servo de Japón Panasonic 750W;

19. Sistema de presurización: usando control proporcional japonés de la válvula de SMC, ajuste del ordenador, presurización automática;

20. Estante de la muestra: hecho de la aleación de aluminio;

21. Sistema + software de control: El sistema de alta velocidad de la adquisición y el software especial de la prueba desarrollados por Hengyu Company, métodos de prueba incorporados tales como EN 13287, SATRM 144, ASTM F2913, GB/T3903.6, etc. se pueden llamar directamente;

22. Cilindro de la fuerza: Cilindro de SMC;

23. Dispositivo de protección: protección de la salida, protección contra sobrecarga de la presión, protección del límite del movimiento del almacenador intermediario del aire. Protección del interruptor de paro de emergencia;

24. Indicador del ángulo de cuña: 7° y 5°;

25. Aire comprimido: barra mínima 6, con el dispositivo de limpieza después de moler (arma de espray neumático);

26. El instrumento se equipa de un estante pasado plegable del rápido-cargamento;

Tamaño (length*width*height cm): 192*81*175;

Peso (kilogramo): 300;

Requisitos de la instalación:

1. Fuente de alimentación: CA 220V 50Hz 1500W;

2. Ambiente: 23±2℃, el 50%±5%;

3. Operación: aterrizaje;

4. Requisitos del gas: aire comprimido

Lista de embalaje

• l 1 anfitrión;
• l 1 par de zapato de la primavera dura (40, 41, 42, 43, 44) para los zapatos enteros plegables especiales (para instalar el zapato entero o la única muestra de la prueba);
• l uno estante pasado plegable del rápido-cargamento;
• l pies prostéticos mecánicos del EN 13287 (4 PC/sistema, para la instalación debajo 250 del tamaño del zapato);
• l 5 grados, bloque del ángulo de cuña de 7 grados (para el reglaje de ángulo del zapato);
• l 1 pedazo de bloque de goma del estándar del EN 13287 (usado para la calibración de la teja y del instrumento);
• l 1 banco de prueba estándar del pegamento (usado para la calibración de la teja y del instrumento);
• l 1 único bloque de pulido;
• l que muele y que purga el dispositivo (arma de espray neumático);
• l papel de lija del carburo de silicio de P400 1 paquete (50 hojas);
• l 2 placas de cristal estándar del 3903.6:2017 de GB/T;
• l 1sets de las baldosas cerámicas estándar del EN 13287 (ladrillos grises producidos en medio estándar del pavimento de Reino Unido, de SRA);
• l 1 pedazo de placa de acero de acero inoxidable de la prueba del EN 13287 (medio estándar del pavimento del SRB);
• el estándar l3 teja (ladrillo rojo británico, medio del pavimento de SATRA TM 144, de ASTM F2913);
• l SATRA TM 144, PC de ASTM F2913 1 (5, 7) para el bloque del ángulo de la instalación de la chapa para los zapatos;
• l 2 botellas de sulfato láureo del sodio (preparado para la prueba de la teja de SRA en los caminos mojados y resbaladizos);
• l 1 botella de la solución acuosa de la glicerina estándar, 2 botellas de glicerina ordinaria (preparada para la prueba inoxidable de la placa de acero del SRB en los caminos mojados y resbaladizos);
• l 1 rollo de pegamento estupendo importado (la fuerza adhesiva fuerte, el pegamento no se pegará después de rasgar apagado, utilizado para el pegamento, el lenguado del zapato, la piel del cielo, el etc. estándar);
• l 1 probador de la aspereza (detectar la aspereza de tejas y de placas de acero inoxidables);
• l uno compresor de aire silencioso;
• l uno ordenador y una impresora;
