Calorímetro intermedio de la escala de la exactitud ASTM E1623 del 5%

Calorímetro intermedio de la escala de ASTM E1623

introducción 1.Product

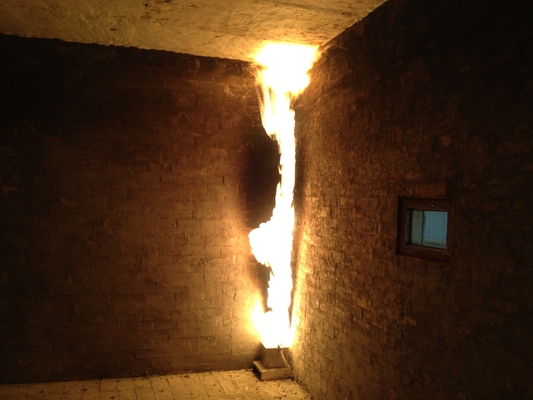

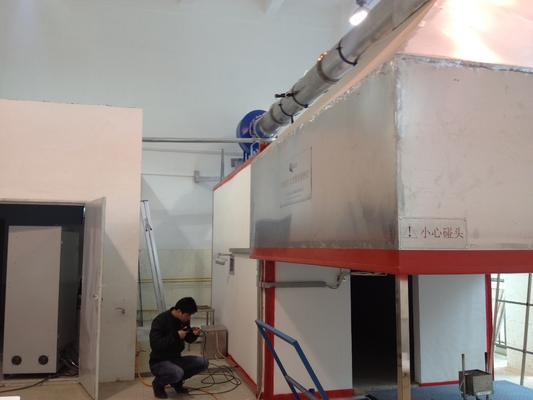

Calorímetro intermedio de la escala, usado para medir las características de la combustión de las muestras expuestas verticalmente a una fuente de radiación específica

parámetros 2.Technical

• 2,1 el equipo incluye una placa radiante, una consola de montaje de la muestra, un sistema de la colección del humo y de la colección del gas de la muestra, un análisis de gas y un sistema de la informática, y un sistema de suministro de gas;
• 2,2 la consola de montaje radiante del panel es soldada con autógena por un tubo 50*50m m cuadrado, y la superficie está cubierta con una capa negra, que puede aumentar con eficacia la vida de servicio. El tubo cuadrado se puede refrescar por el agua de enfriamiento para prevenir la deformación termal;
• 2,3 la placa de la radiación se compone de una placa de cerámica resistente da alta temperatura, y la superficie puede formar una fuente de radiación infrarroja fuego-libre, y la intensidad no es menos que 50kw/m2;
• 2,4 el tamaño de un solo disco de cerámica es 95*158m m, 4 pedazos forma un módulo, un total de 27 módulos forma una fuente de radiación con un tamaño de 1524*1330m m;
• 2,5 equipado de la hornilla experimental, que es encendida por el dispositivo de la ignición de la chispa eléctrica;
• 2,6 cada 3 módulos se equipan individualmente del dispositivo que sopla, del dispositivo de control del gas natural y del mezclador de Venturi;
• 2,7 la consola de montaje de la muestra es soldada con autógena por el acero de carbono, que puede soportar las muestras hasta 152m m de la temperatura alta y estable de la ayuda densamente;
• 2,8 la consola de montaje de la muestra está instalada en la carretilla, y la muestra de la prueba se puede colocar y quitar rápidamente por el carril en la tierra;
• 2,9 equipado de pesar el dispositivo, la exactitud es tan baja como 1g;
• 2,10 equipó de una cubierta protectora refrigerada por agua para proteger la muestra contra una temperatura superficial menos que 100°C antes de ser expuesto a la radiación, y puede ser movido lejos de la cubierta protectora refrigerada por agua en el plazo de 2 segundos a través de un dispositivo neumático;
• 2,11 equipado de un pirómetro para medir la temperatura superficial de la placa radiante, con una exactitud tan baja como 1℃;
• 2,12 encendedor de calefacción eléctrico del alambre, instalado en la parte inferior y el top de la muestra, usados para encender la muestra de la prueba;
• 2,13 metro refrigerado por agua del flujo del calor de Schmidt-Boelter, gama de medición 0-50kw/m2, exactitud el ±3%;
• 2,14 el panel de la calibración del flujo del calor, hecho de la tapadera ácida silícica 740kg/m3, tamaño 1000*1000*12.7m m, 5x5 agujeros de la calibración del total 25 dispuestos en la superficie, usada para calibrar calor radiante;

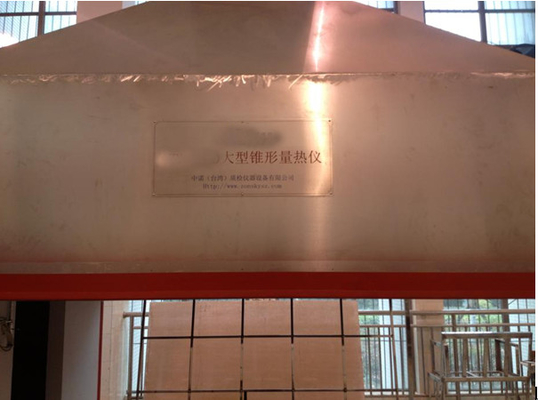

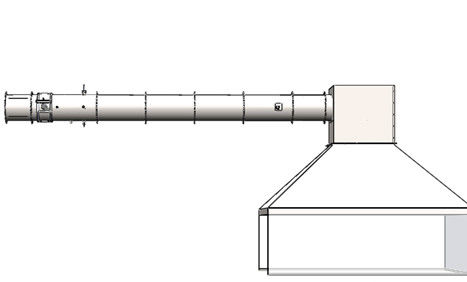

• 2,15 el colector cónico del humo está instalado directamente sobre la tabla de pesaje y la muestra. El tamaño inferior es 2440mm*2440m m y la altura es 1000m m. El top del colector cónico del humo es un cuadrado de 900mm*900mm*900m m. la placa de acero de *900mm está instalada en el cuadrado superior para formar un homomixer del humo;
• 2,16 la longitud más corta del tubo de escape de acero inoxidable no es menos de 5000m m, el diámetro es 400m m, y ambos extremos se equipan de los dispositivos de mezcla del humo;
• 2,17 el dispositivo de escape del humo tiene suficiente capacidad de recoger todo el humo generado en la prueba de la combustión, el volumen del extractor de la fan es continuamente ajustable, y la capacidad del extractor del humo no es menos que 8000m3/h;
• 2,18 el extractor es un fan centrífugo, el tanque interno se hace del acero inoxidable, la temperatura no es menos de 300 grados, y la fan de la conversión de frecuencia se utiliza para ajustar la velocidad;

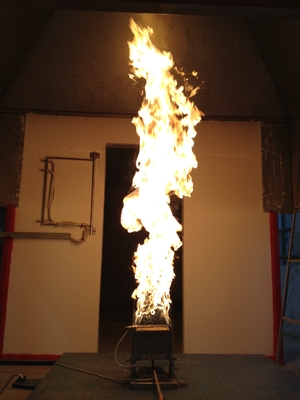

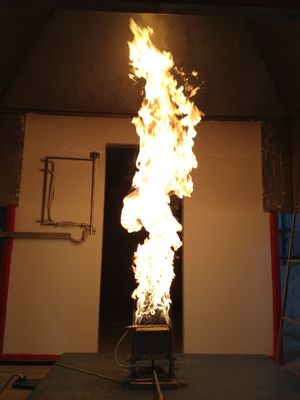

• 2,19 la ignición de la hornilla de la salvadera adopta el método superficial de la ignición, y no utiliza la ignición de chispa y otros métodos de la ignición con índice de éxito bajo de la ignición.
• 2,20 importó el regulador del flujo total, la gama es 0g/s-7g/s, la exactitud de lectura no es menos de 1,5%, y el de potencia de salida máximo es 300KW;
• 2,21 un tubo con una longitud de 500m m tiene tres termopares incorporados, y la posición de instalación del termopar es por lo menos 400m m lejos del colector;
• 2,22 la tubería con una longitud de 2155m m en el área completa de la medida se equipa de una punta de prueba de la presión, de tres termopares, y de un dispositivo de la punta de prueba de muestreo del gas;
• 2,23 el sistema del muestreo del humo, consistiendo en los filtros del hollín, las trampas frías, secando columnas, las bombas y los reguladores líquidos inútiles, debe poder asegurar la colección eficaz de muestras del humo y el retiro del líquido inútil;
• 2,24 bomba de diafragma importada, flujo: 33L/min, vacío: 700 ㎜Hg, presión: barra 2,5;
• 2,25 el jefe del filtro del filtro americano del hollín de PARKER se hace de PTFE sólido, con el interior material del filtro de 0.5um PTFE;
• 2,26 el jefe del filtro del filtro de la humedad se hace de PTFE sólido, y el líquido inferior se puede drenar a través de la trampa;
• 2,27 el tipo condensador, capacidad de enfriamiento 320KJ/h del compresor, condensación estabilidad del punto 0,1 grados, cambio estático 0.1K, grado IP20 del punto de condensación de la protección;
• 2,28 rotámetro importado con una gama de 0-1L/min.
• 2,29 tres termopares de OMEGA, que son K-tipo aislado acorazado termopares del diámetro de 0.5m m. Los contactos se deben situar en un arco circular con un radio de (87±5) milímetro del eje, con un ángulo incluido del ° 120;
• 2,30 dos sistemas de puntas de prueba bidireccionales están conectados con los sensores importados de la presión con una gama por lo menos (0-100) de PA y una exactitud de ±2Pa. El tiempo de respuesta de la salida del 90% del sensor de la presión es a lo más 1s;
• 2,31 la punta de prueba de muestreo del gas está conectada con el regulador del gas y el analizador de gas de la entrada del O2 y del CO2. La exactitud del analizador del oxígeno es 0,02%, y el tiempo de respuesta es no más que 12 segundos;
• 2,32 el analizador importado del oxígeno debe ser de tipo paramagnético y puede medir por lo menos 16%-21% (V/V) 02. El tiempo de respuesta del analizador del oxígeno no debe exceder 12s. Dentro de 30min, de la deriva y del ruido del analizador no más que 100×10-6. La salida del analizador al sistema de adquisición de datos debe tener una resolución máxima de 100×10-6;
• 2,33 el analizador importado del dióxido de carbono debe ser tipo del IR y puede medir el CO2 con una concentración de por lo menos 0%-10%, y las linearidades del analizador deben ser por lo menos los 1% del completo. El tiempo de respuesta del analizador no debe exceder 12s. La salida del analizador al sistema de adquisición de datos debe tener una resolución máxima de 100×10-6;
• 2,34 el sistema de la atenuación óptica es un tipo ligero incandescente, que está instalado en el tubo lateral del tubo de escape del humo con una junta flexible e incluye los dispositivos siguientes:
• 2,35 la lámpara es una lámpara incandescente y se utiliza en una temperatura de color (2900±100) del K. La fuente de alimentación es una corriente continua estable, y la gama de fluctuación actual está dentro del ±0.5% (estabilidad incluyendo de temperatura, a corto plazo y a largo plazo);
• 2,36 sistema de lente, usado para concentrar la luz en un haz paralelo con un diámetro de por lo menos 20m m. El agujero luminescente de la fotocélula se debe localizar en el punto focal de la lente delante de él, y su diámetro (d) debe depender de la longitud focal (f) de la lente de modo que d/f sea menos de 0,04;
• 2,37 el detector y la punta de prueba importada del fotodiodo del silicio, el cuarto fotoeléctrico de la detección tiene 0,1% estabilidades lineares, gama mordida 10 de la medida, el responsivity de la distribución espectral del fotodiodo del silicio es constantes con CIE (curva de la iluminación), la función estándar V (γ) pueden alcanzar por lo menos la exactitud del ±5%;
• 2,38 el tiempo de respuesta del 90% del sistema de la atenuación óptica no debe exceder 3s;
• 2,39 el sistema de adquisición de datos (usado a los datos automáticamente de registro), para el O2 y el CO2, la exactitud es por lo menos 100×10-6 (0,01%), para la medida de la temperatura, la exactitud es 0.5℃, para el resto de los instrumentos, el valor completo 0,1% de la salida del instrumento de 0.1S por tiempo. Adopte el módulo de la adquisición de Taiwán Advantech;
• 2,40 los expedientes y las tiendas de adquisición de datos del sistema los valores relevantes siguientes por lo menos cada 3s:
• Tiempo, s;
• Flujo total del gas del propano que pasa a través de la hornilla, mg/s;
• La diferencia de la presión de la punta de prueba bidireccional, PA;
• Concentración O2, (aire de V oxygen/V) %;
• Concentración del CO2, (aire del carbono dioxide/V de V) %;
• El valor de tres puntos de la temperatura del área completa de la medida, K.
• 2,41 software de la prueba del estándar, incluyendo la diversa calibración del sensor, la calibración del sistema, y la interfaz para las instrucciones técnicas.
• ¿Cuáles son calorímetros usados?
• Los calorímetros se utilizan para medir el volumen y el calor producidos durante cierto intervalo de tiempo. El flujo se pasa a través de un tanque llenado en parte de agua cuyo capacidad termal y peso se sepa antes del principio del experimento.
