Inicio ProductosEquipo de prueba del fuego

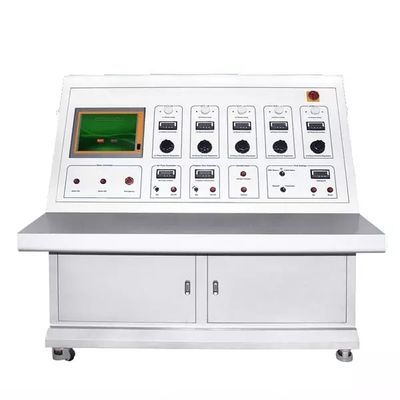

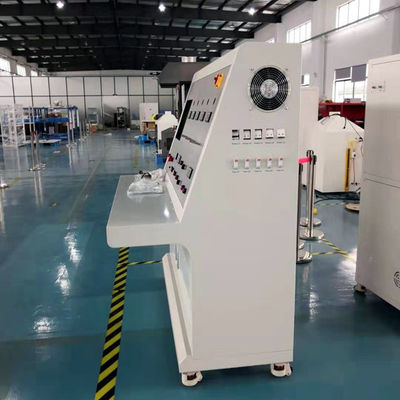

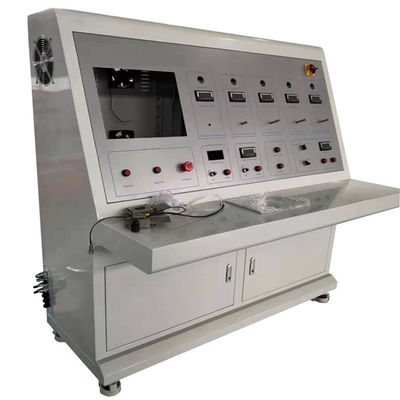

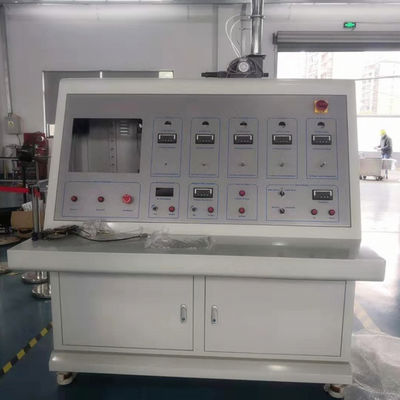

Probador de la resistencia de fuego del alambre y del cable

Probador de la resistencia de fuego del alambre y del cable

  • Probador de la resistencia de fuego del alambre y del cable
  • Probador de la resistencia de fuego del alambre y del cable
  • Probador de la resistencia de fuego del alambre y del cable
  • Probador de la resistencia de fuego del alambre y del cable
Probador de la resistencia de fuego del alambre y del cable
Datos del producto:
Lugar de origen: China
Nombre de la marca: SKYLINE
Certificación: CE
Número de modelo: SL802
Pago y Envío Términos:
Cantidad de orden mínima: 1 UNIDAD
Precio: negotiated
Detalles de empaquetado: Caja de la madera contrachapada
Tiempo de entrega: 20 días laborables
Condiciones de pago: T/T, L/C, Western Union, MoneyGram
Capacidad de la fuente: 1 MES DE LA UNIDAD
Contacto
Descripción detallada del producto
HORIZONTE: Probador de la resistencia de fuego del alambre y del cable Estándares: IEC: 60331-11&12:2002 DEL IEC, 60331-21~23:1999 DEL IEC
Temperatura ambiente: 10°C de funcionamiento a 35°C Fuente de alimentación: AC 380V trifásico, 50 / 60Hz, 30A
Alta luz:

Aparato de la prueba de la inflamabilidad

,

laboratorios de prueba de la inflamabilidad

Probador de la resistencia de fuego del alambre y del cable para detectar la resistencia de fuego de los cables del cableado o de la red eléctrica



Introducción de productos



Este aparato de la prueba que se utilizará para probar los cables requeridos mantener integridad del circuito cuando conforme al fuego solamente o al fuego con el choque donde la condición de prueba se basa sobre la llama con una salida de calor controlada correspondiente a una temperatura por lo menos de 750˚C o el fuego con choque en una temperatura por lo menos de 830 °C.



Parámetros técnicos



fuente 1.Heat: Tipo mechero de la cinta de AGF de gas del propano
2.Structured con 3 filas de agujeros cruzados, anchura delantera media de la hornilla: 15m m, diámetro de agujero: 1.32m m, distancia entre el centro: 3.2m m.
3.A pulió fila del agujero en el agujero experimental para la preservación de la llama en ambas caras de la placa de la hornilla.
los termopares 4.Two están instalados horizontalmente 45m m separados a la izquierda e a la derecha de la línea central de la hornilla para comprobar temperatura.
los reguladores del flujo 5.Mass para regular el flujo del gas y de aire, la exactitud no son menos de 1,5%.
6.Software puede mostrar el flujo etc. de la temperatura, del propano y de aire de la calibración de la hornilla.
la corriente 7.The es proporcionada por un transformador trifásico de la estrella suficiente capacidad de mantener el voltaje requerido de la prueba cuando la integridad del circuito no puede ser mantenida.
indicador de la conexión 8.Conductor (indicador del LED) para formar una corriente.
el valor del voltaje 9.The es fijado automáticamente por el software y ajustado por un regulador del panel.
la exhibición 10.Digital de los datos de la corriente y del voltaje, exactitud de la corriente es 0.001A.
protección 11.Current usando el fusible con 2A.
los datos en tiempo real de la medida 12.The de toda la corriente y voltaje son recogidos por el ordenador, y las curvas de la corriente y del voltaje se generan.
la integridad del circuito 13.When no puede ser mantenida, se extingue la lámpara indicadora correspondiente, el ordenador determina automáticamente el estado y registra el tiempo, y envía la alarma sana y ligera.



Características de producto

1. El dispositivo de la ayuda de la muestra será tal que la envoltura o el extremo protegido del cable o de la muestra del cable se apoya horizontalmente. Un extremo de la muestra es afianzado con abrazadera por una abrazadera fija para prevenir el movimiento, y el otro extremo apoya la muestra, cable o la parte media del cable es apoyada por dos que el metal suena 300 milímetros aparte. El anillo del metal y otras piezas de metal del dispositivo favorable están bien fundados. El diámetro interno del anillo del metal es cerca de 150 milímetros, y la barra redonda con un diámetro de 10±2 milímetro se utiliza.
2. La fuente de ignición es hornilla americana de la cinta del propano de AGF con la longitud de la boca de 500m m y equipa con inyector la anchura nominal de 15m m. La boca tiene tres filas de diámetros nominales escalonados de 1.32m m y de una distancia de centro de 3.2m m. Hay uno en cada lado de la boca. Los pequeños agujeros sirven como guía los agujeros para mantener la combustión de la llama, y la tolerancia dimensional es el ±5%;
3. El regulador importado del flujo total regula el flujo del gas y de aire, y la exactitud de lectura no es menos de 1,5%;
4. importó la válvula manorreductora puede proporcionar una presión del mercado de 0.1Mpa±3pa;
5. el indicador de presión importado, puede proporcionar la gama de presión 0-200kpa;
6. termopar importado de Omega con un diámetro de 1.5m m para la calibración de la temperatura de la hornilla;
7. Puede fijar el tiempo ardiente de la prueba, y corta automáticamente el gas;
8. el software de la prueba del estándar, puede exhibir la temperatura de la calibración de la hornilla, flujo del propano, flujo de aire;
9. La prueba es aplicable a los cables con voltaje clasificado de 0.6/1.0 kilovoltios y abajo;
10. Durante la prueba, la corriente utilizó para la inspección de la continuidad pasará a través de todos los conductores del cable. Esta corriente es proporcionada por un transformador trifásico de la estrella. El transformador tiene suficiente capacidad de mantener el voltaje requerido de la prueba cuando se permite la corriente de la salida. En el otro extremo de la muestra, cada conductor o cada sistema de conductores está conectado con un dispositivo de señalización (indicador del LED) para formar una corriente a través de la cual los datos se puedan obtener en los programas informáticos;
11. El ajuste del voltaje se puede incorporar por el ordenador, fijó automáticamente el valor del voltaje. El voltaje se puede también ajustar a través de los botones del panel;
12. La protección de la corriente de circuito de la prueba adopta un fusible y se ajusta al tipo de D II especificó en GB 13539,5. Fusible 2A estándar. Fácil substituir. Y utilice los disyuntores miniatura importados para proteger cada circuito de la prueba;
13. Los datos del cable de la prueba todos de la corriente y del voltaje se pasan a través del instrumento secundario, digital exhibido, la exactitud actual de la prueba es 0.001A, y la corriente real es 0.25A es la mejor corriente de la prueba;
14. Los datos en tiempo real de la medida de todas las corrientes y voltajes son recogidos por el ordenador y generan las curvas de la corriente y del voltaje, mostrando las curvas de la corriente y del voltaje de cada cable bajo condiciones del fuego, y determinando el funcionamiento de la resistencia de fuego. El análisis adicional del cable en función del tiempo del fuego puede ser hecho. Los datos finales se almacenan en una base de datos informatizada y un informe estándar se genera para de fácil acceso;
15. La calibración de la temperatura de la llama antes de la prueba, el termopar acorazado importado está calibrada, la temperatura de la calibración es recogida por el ordenador por lo menos 10 minutos, y el modo del fuego se selecciona en el ordenador. Según el modo de la fuente del fuego, el ordenador realiza el cálculo de estado estacionario del muestreo y de la diferencia según la temperatura recogida, y da un informe de la verificación. Ahorre el informe y almacénelo en la base de datos para asegurar la confiabilidad y la autoridad de la verificación;
16. Durante la prueba, el gas y el aire auxiliar son ambos reguladores del flujo total, y se mezcla el venturi, el ordenador control automático la válvula de flujo, y los datos se registran en tiempo real en la base de datos. El ordenador control automático el gas y el ratio de aire auxiliar para hacer la combustión completamente, produciendo una llama estable y estabilizando la temperatura de la llama;
17. Cuando el circuito se activa normalmente, cada circuito adopta el indicador luminoso importado. Cuando la línea es incompleta bajo condición de la llama, se extingue el indicador correspondiente del circuito. El ordenador determina automáticamente el estado actual y controla la alarma sana y ligera.

Uso: El probador del fuego del alambre y del cable se utiliza para probar la resistencia de fuego del cable para el cableado o la rejilla, y quemaduras en una llama no menos el que 750 del ° C y 950 ° C para probar la integridad del cable para mantener el circuito.



Estándares

IEC: 60331-11&12:2002 DEL IEC, 60331-21~23:1999 DEL IEC
La prueba del IEC 60331 para los cables eléctricos bajo condiciones del abeto circula integridad
Fuego de la parte 11 del IEC 60331 solamente en una temperatura de la llama por lo menos de 750˚C
Cables de la parte 21 del IEC 60331 del voltaje clasificado hasta y de incluir 0.6/1kV
Fuego de la parte 12 del IEC 60331 con choque en una temperatura de la llama por lo menos de 830˚C
Pieza 31Fire del IEC 60331 con los cables del choque del voltaje clasificado hasta y de incluir 0.6/1kV
Dimensión: 1750 milímetros (w) x 680 milímetros (d) x 1400 milímetros (h)
Peso: 160kg



Requisitos de la instalación

Eléctrico: CA 380V trifásica, 50/60Hz, 30A
Temperatura ambiente: 10°C de funcionamiento a 35°C
Sitio de prueba: 3.000 milímetros (w) x 3.000 milímetros (d) x 3,000m m (h)
Gas: Aire y propano

Inflamabilidad de los cables y de los alambres que prueba Equipment.pd…
