Pruebas de fuego del probador de la inflamabilidad de los materiales de construcción del ISO 9705 — prueba completa del sitio para los productos superficiales

Prueba del sitio de la prueba-lleno-escala del fuego del probador de la inflamabilidad de los materiales de construcción del ISO 9705 para los productos superficiales

Introducción de productos

De acuerdo con el principio GB/T 25207-2010 del consumo del oxígeno. El estándar es una referencia al estándar del ISO 9705writing de la prueba de la combustión, el método de prueba para simular el escenario de la esquina del fuego como condición de la prueba estándar, y prueba la instalación de la muestra totalmente según el uso real, que es uno del método de prueba estándar más confiable. Debido a las condiciones relativamente complejas de la cantidad y de prueba de la muestra requeridas por esta prueba, se utiliza generalmente en la investigación de la ciencia del fuego y evaluar las características de la combustión de los materiales que no se pueden evaluar correctamente por la prueba tamaño pequeño.

Usos: materiales de construcción, material de envío
Estándares: DS/ISO/TR 9705-2, 8624:2012 DEL GB DEL 9705:2016 DEL ISO, 25207:2010 DE GB/T, 27904:2011 DE GB/T

Descripción
El dispositivo de la prueba consiste en cuatro porciones, incluyendo cámara de combustión, colección del humo y sistema del muestreo, análisis de gas y sistema de proceso de datos y sistema de suministro de gas. La prueba fue realizada en una cámara de combustión con una superficie de la muestra de cerca de 21 m2 y la puerta era normalmente abierta. Los materiales probados fueron instalados según el uso real. Una hornilla triangular rectangular de la caja de la arena con el gas del propano fue instalada en la esquina de la pared interna del cuarto. Durante la prueba, el flujo del gas se debe controlar para hacer la salida de calor estándar de la fuente del fuego 100 kilovatios antes de 10 minutos. Cuando el material no estalló, el flujo del gas se debe ajustar para aumentar la salida de calor a 300 kilovatios y al último 10 minutos. Durante un período minucioso de la prueba del total 20, la prueba puede ser parada si hay descarga disruptiva. La determinación de fenómenos explosivos puede ser juzgada observando y probando curvas de la tarifa de lanzamiento de calor.

Parámetros técnicos
Durante la prueba, la liberación de calor total, la tarifa de liberación de calor, la generación del humo y la tarifa de la generación del humo fueron probadas.

1. El sistema completo de equipo incluye la cámara de combustión, colección del humo y sistema del muestreo, análisis de gas y sistema de proceso de datos y sistema de suministro de gas.

2. El colector cónico del humo está instalado directamente sobre la plataforma para pesar y la muestra. La dimensión inferior es 3000m m x 3000m m y la altura es 1000m m. El top del colector cónico del humo es cuadrado de 900m m x de 900m m x de 900m m. Al mismo tiempo, dos placas de acero de 500 milímetros X 900m m están instaladas en el cuadrado superior para formar un homogeneizador del humo.

3. La longitud más corta del tubo de escape del humo del acero inoxidable no es menos de 5000m m y su diámetro es 400 milímetros. Los dispositivos de mezcla del humo están instalados en ambos extremos.

4. El dispositivo de escape tiene suficiente capacidad de recoger todo el humo generado por la prueba de la combustión. El volumen del extractor de la fan puede ser ajustado continuamente, y la tarifa del extractor no es menos que 3.5m/s.

5. El extractor del humo es fan centrífugo, el trazador de líneas interno es acero inoxidable, la resistencia de la temperatura no es menos de 300 grados, y la velocidad es ajustada por la fan de la conversión de frecuencia.

6. La gama de medición del dispositivo de pesaje es 0-5KG, y la exactitud no es menos que 0.1g.

7. El área completa de la medida se equipa de la punta de prueba de la presión, de tres termopares, de la punta de prueba de muestreo del gas y del sistema de medida de la densidad de humo.

8. La hornilla de la salvadera se llena de grava con tamaño de partícula de 4mm-8m m y de la arena con tamaño de partícula de 2mm-3m m. La capa superior de la arena superior es llana con el borde superior de la hornilla.

9. La ignición superficial se adopta para la ignición de la hornilla de la caja de la arena, y el índice de éxito bajo de la ignición tal como ignición de chispa no se utiliza.

10. Equipado de la supervisión ultravioleta de la llama y de extinguir el dispositivo de protección para asegurar la seguridad del sistema;

11. Regulador del flujo total con la gama de 0 g/s-7 g/s, leyendo exactitud no menos que 1,5%, de potencia de salida máximo de 300 kilovatios;

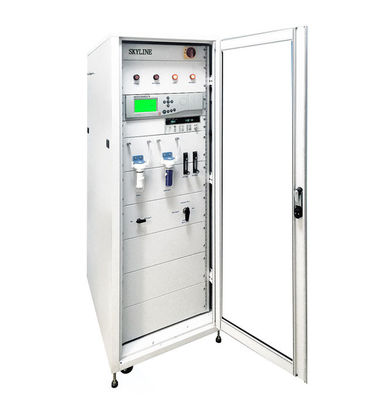

12. El sistema del muestreo del humo, que consiste en el filtro de la ceniza, el condensador del compresor, la columna de sequía, la bomba del muestreo y el metro de flujo, debe poder recoger con eficacia muestras del humo y absorber el gas de escape.

13. Bomba de diafragma importada, muestreando flujo no menos que 13L/min;

14. El jefe del filtro del filtro importado del humo y del polvo se compone de PTFE sólido con el material del filtro de la fibra de vidrio 0.5um dentro.

15. Condensador del compresor, capacidad de enfriamiento 320KJ/h, estabilidad del punto de condensación 0,1 grados, cambio estático 0.1K, flujo de enfriamiento del punto de condensación no menos que 6L/MIN;

16. El flujómetro importado del rotor, gama de medición es 0-5L/min;

17. El aparato de medición completo consiste en tres termopares importados de OMEGA de cuyos contactos se deban situar en un arco con un radio (87 + 5) milímetro del eje, y el ángulo entre ellos es 120 grados.

18. La punta de prueba bidireccional está conectada con un sensor importado de la presión con una gama de medición por lo menos (0-200) de PA y una exactitud de <2 Pa=""> 19. El analizador del oxígeno debe ser paramagnético y poder medir por lo menos 02 con una concentración de 16%-21% (V/V). El tiempo de respuesta del analizador del oxígeno no debe exceder 12 segundos. La deriva y el ruido del analizador no deben exceder de 100 de x 10-6 en 30 minutos. La salida del sistema de adquisición de datos debe tener una resolución máxima de 100 x 10-6.
20. El analizador del dióxido de carbono debe ser tipo del IR y poder medir por lo menos la concentración del CO2 del 0% - del 10%. Las linearidades del analizador deben ser por lo menos los 1% de la gama completa. El tiempo de respuesta del analizador no debe exceder 12 segundos.
21. El sistema de medida de la densidad de humo está instalado en el tubo lateral del tubo de escape con la junta flexible. La lámpara incandescente se utiliza en (2900 +100) la temperatura de color de K.
22. Los elementos de medición ópticos, gama de medición son luz visible de 400-750 nanómetro, exactitud de la transmitencia son 0,01%.
23. Los modos de la calibración de 100% y del 0% de elementos ópticos de la medida son: la calibración cero del punto es terminada apagando fuente de luz incandescente y el software hace clic en el 0%; la calibración 100% es terminada haciendo clic en 100% sin la obstrucción de la trayectoria ligera, y no se utiliza ningún filtro neutral para caber datos ópticos de la trayectoria;

24. El dispositivo para medir atmosférico ambiente, presión tiene una exactitud de PA ±200.
25. El sistema de adquisición de datos y de análisis asegura la exactitud y la confiabilidad de adquisición de datos y la grabación automática de datos requeridos cada 3 segundos. El cálculo de los datos del software está correcto y los resultados son eficaces. Y puede proporcionar el interfaz siguiente de la calibración y de la operación;
calibración del analizador de 26.O 2/CO2: Ruido de la salida de O 2/CO2 y calibración de la deriva; y la forma de salida de los resultados;
27. El software incluye la calibración del sistema óptico, el ruido y la calibración de la deriva de la forma del sistema y de salida de medida del humo de resultados.
28. El software incluye la calibración del sistema óptico, la calibración del filtro y la forma de salida del resultado.
29. El software incluye la calibración del volumen de aire, la calibración de la gama del control de volumen de aire y la forma de salida del resultado.
30. El software incluye la forma de salida de la calibración y del resultado del paso.
31. El software incluye el método de prueba y la forma de salida de los resultados.
32. Equipado del sistema del ordenador y de la impresora.

Tamaño: Tamaño del Combustor: peso de los 2.4M (l) X los 3.6M (h) X los 2.4M (w): 700KG
Tamaño de la capilla del humo: 3M (w) X 3M (d) X el 1M (h)
Requisitos de la instalación: Requisitos de la electricidad: 220V, 10A; 380V, temperatura ambiente 5KW: 10 C a 35 C
Requisitos del gas: Gas de la calibración del gas del propano: N2, gas del estándar del CO2
